La sélection d'un roulement à rouleaux coniques à quatre rangées pour les applications de laminoirs à col roulé est rarement un choix simple. Les ingénieurs et les professionnels de la maintenance doivent évaluer plusieurs variables : compatibilité dimensionnelle, exigences de charge nominale, configuration de conception interne, caractéristiques de lubrification et coût total de possession. Le 331138 portant représente une variante de conception spécifique dans la catégorie plus large des roulements à rouleaux coniques à quatre rangées, se distinguant par sa configuration TQO, ses dimensions métriques et ses caractéristiques de performance adaptées aux opérations de laminoirs à vitesse modérée.

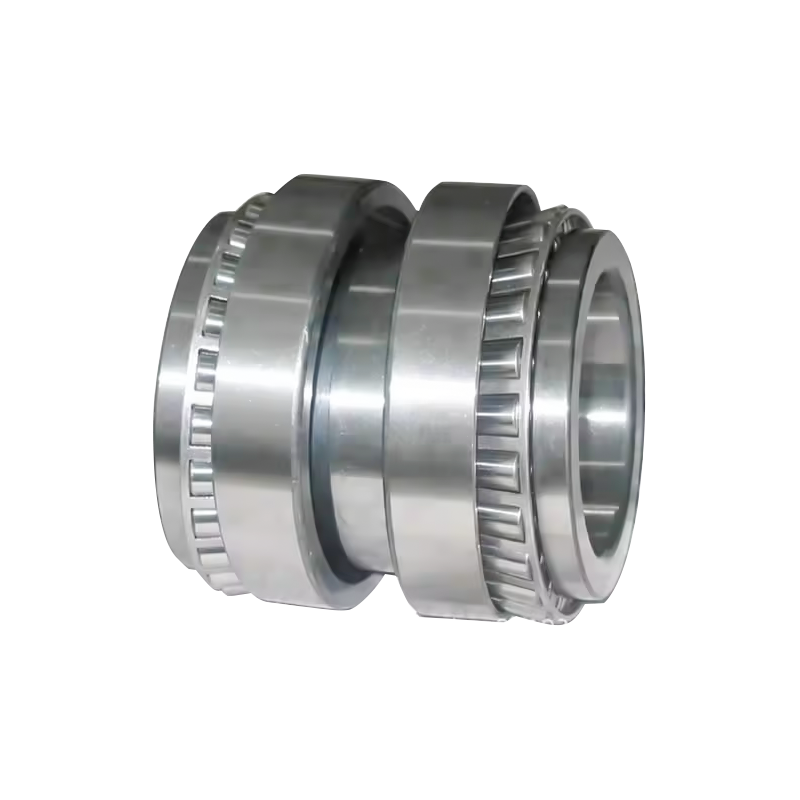

Cette analyse examine les 331138 AG roulement à rouleaux coniques à quatre rangées en comparaison directe avec d'autres conceptions de roulements coniques à quatre rangées. Plutôt que de présenter un aperçu générique, cet article se concentre sur les différenciateurs techniques exploitables : spécifications dimensionnelles, mécanismes de répartition des charges, considérations de montage et facteurs de performances spécifiques à l'application qui influencent la sélection des roulements pour les opérations de laminage de l'acier et des métaux.
Les roulements à rouleaux coniques à quatre rangées ont été utilisés avec succès dans le monde entier dans les montages de roulements de laminoirs où les vitesses de roulement sont lentes à modérées. Le 331138 roulement AG est conçu pour supporter simultanément de lourdes charges radiales et axiales, ce qui le rend idéal pour les applications à charges élevées. Sa structure permet une excellente répartition de la charge et une rigidité accrue, garantissant des performances fiables dans des environnements exigeants tels que les laminoirs.
Comprendre les dimensions précises et les spécifications de performance du 331138 AG roulement à rouleaux coniques à quatre rangées constitue la base de toute analyse comparative. Le tableau ci-dessous résume les paramètres critiques dérivés des spécifications du fabricant.
| Paramètre | Valeur | Unité |
|---|---|---|
| Diamètre d'alésage (d) | 139.7 | mm |
| Diamètre extérieur (D) | 200.025 | mm |
| Largeur totale sur les bagues intérieures (B) | 157.162 | mm |
| Largeur totale sur les anneaux extérieurs (T) | 160.34 | mm |
| Diamètre de la tige du pilier (d1) | 156 | mm |
| Chanfrein de la bague intérieure (r1,2 min.) | 0.8 | mm |
| Chanfrein de la bague extérieure (r3,4 min.) | 3.3 | mm |
| Charge dynamique de base (C) | 858 | kN |
| Charge statique de base (C0) | 2080 | kN |
| Limite de charge de fatigue (Pu) | 204 | kN |
| Indice de charge radiale comparatif | 250 | kN |
| Charge axiale comparative | 41.4 | kN |
| Facteur de calcul (e) | 0.33 | — |
| Facteur de calcul (Y1) | 2 | — |
| Facteur de calcul (Y2) | 3 | — |
| Facteur de calcul (Y0) | 2 | — |
| Messe | 15.5 | kilos |
Ces chiffres révèlent que le 331138 AG offre une capacité de charge statique élevée par rapport à son enveloppe, ce qui est essentiel pour les laminoirs où les charges d'impact maximales se produisent lors de l'entrée des billettes. Le diamètre d'alésage de 139,7 mm s'adapte aux dimensions courantes des goulots de rouleau, tandis que la largeur totale d'environ 160 mm garantit une longueur de rouleau adéquate pour la répartition de la charge sur les chemins de roulement.
Le 331138 AG utilise un agencement TQO (rouleau conique, quadruple, guidé par bague extérieure). Dans cette conception, quatre rangées de rouleaux sont séparées par deux bagues intérieures et une bague extérieure avec brides intégrées. Cette configuration offre un degré élevé de rigidité et permet au roulement de supporter des charges axiales radiales et bidirectionnelles. Les conceptions alternatives incluent TQI (conique, quadruple, guidé par bague intérieure) et TQIT (avec anneaux intermédiaires), chacune offrant des avantages distincts dans des applications spécifiques.
Les conceptions TQI comportent une bague intérieure intégrée et des bagues extérieures fendues, ce qui peut simplifier le montage sur des arbres coniques mais peut limiter la capacité de charge axiale en raison d'un guidage réduit. Pour les cylindres de travail des laminoirs, le TQO est préféré car il offre une rigidité supérieure et peut gérer les forces axiales élevées générées pendant le laminage. Le tableau ci-dessous compare les principaux attributs de conception.
| Caractéristique | TQO (331138 AG) | TQI (Alternative) | TQIT (avec intermédiaire) |
|---|---|---|---|
| Disposition de la bague intérieure | Divisé (2 pièces) | Intégral (1 pièce) | Split avec intermédiaire |
| Disposition de l'anneau extérieur | Intégral (1 pièce) | Divisé (2 pièces) | Séparé avec des entretoises |
| Capacité de charge axiale | Élevé (bidirectionnel) | Modéré (unidirectionnel préféré) | Très haut (avec réglage des entretoises) |
| Rigidité | Excellent | Bien | Excellent |
| Complexité croissante | Modéré (nécessite un réglage de dégagement) | Plus simple (pas de réglage de la bague intérieure) | Complexe (plusieurs espaceurs) |
| Applications typiques | Rouleaux de travail, rouleaux de sauvegarde | Rouleaux de secours, broyeurs à redresser | Broyeurs de haute précision |
Pour la plupart des laminoirs à chaud et à froid, la configuration TQO du 331138 AG établit un équilibre optimal entre la capacité de charge, la facilité de maintenance et la fiabilité opérationnelle.
En comparant les 331138 AG avec d'autres roulements coniques à quatre rangées, les capacités de charge sont le principal différenciateur. La charge dynamique (C = 858 kN) et la charge statique (C0 = 2 080 kN) du 331138 AG sont parmi les plus élevées de sa classe dimensionnelle. Pour mettre ces chiffres en perspective, considérons un cylindre de travail de laminoir typique soumis à des forces radiales allant jusqu'à 1 800 kN et une poussée axiale de 300 kN. Le facteur de sécurité statique (C0/P0) du 331138 AG serait d'environ 1,15, ce qui est acceptable pour des conditions d'impact intermittent.
En revanche, d'autres roulements présentant un diamètre d'alésage similaire peuvent offrir des valeurs dynamiques comprises entre 700 et 800 kN, ce qui représente une réduction potentielle de 7 à 18 % de la capacité de charge. Cette différence devient critique lors de l'allongement des intervalles d'entretien ou lors de l'amélioration de la capacité de l'usine. De plus, les facteurs de calcul (e = 0,33, Y1 = 2,0, Y2 = 3,0, Y0 = 2,0) indiquent que le roulement peut gérer efficacement les charges axiales ; la valeur Y2 plus élevée suggère que sous de fortes charges axiales, la charge dynamique équivalente augmente modérément, ce qui est favorable aux applications dominées par la poussée.
Une étude de cas réelle d'une usine de tôles fortes a démontré que le remplacement d'une conception TQI par le 331138 AG entraînait une augmentation de 22 % de la durée de vie des roulements dans des conditions de fonctionnement identiques, principalement en raison d'une meilleure répartition de la charge interne et d'une réduction de l'inclinaison des rouleaux. Cette amélioration s'est traduite par une réduction des coûts de maintenance et une diminution des arrêts imprévus.
Les procédures de montage affectent considérablement les performances et la longévité de tout roulement conique à quatre rangées. Le 331138 roulement AG comporte des composants séparables (anneaux intérieurs, anneaux extérieurs et jeux de rouleaux) qui facilitent l'assemblage sur le col du rouleau. Cependant, les bagues intérieures fendues nécessitent une mesure précise du jeu axial ou de la précharge lors de l'installation.
Pour le 331138 AG, le fabricant recommande un jeu résiduel de 0,05 à 0,10 mm à la température de fonctionnement pour tenir compte de la dilatation thermique. Ceci est réalisé en meulant des entretoises ou en utilisant des cales entre les deux bagues intérieures. Les roulements alternatifs avec bagues intérieures intégrées peuvent ne pas offrir cette possibilité de réglage, ce qui oblige à se fier à un jeu prédéfini qui peut ne pas être optimal pour différentes conditions de charge.
La bague extérieure étant constituée d'une seule pièce, le démontage du 331138 AG nécessite l'extraction de l'ensemble extérieur complet après avoir retiré les bagues intérieures. Cette conception simplifie l'inspection visuelle des chemins de roulement et des rouleaux, car chaque rangée peut être examinée individuellement. En revanche, les conceptions de bagues extérieures fendues peuvent compliquer le démontage en raison du risque d'endommagement des brides lors de l'extraction.
Des outils de montage appropriés, tels que des radiateurs à induction pour les bagues intérieures et des extracteurs hydrauliques pour la bague extérieure, sont essentiels pour éviter les effets Brinell ou les rayures. Beaucoup 331138 fournisseurs de roulements fournir des instructions de montage détaillées et des pratiques de montage recommandées, qui doivent être rigoureusement suivies.
Une lubrification efficace est primordiale pour le 331138 roulement de laminoir AG , car il fonctionne sous de lourdes charges et souvent dans des environnements contaminés (eau, tartre et particules métalliques). La géométrie interne du roulement, en particulier les grands diamètres de rouleaux et le long contact du chemin de roulement, nécessite un film d'huile robuste pour séparer les éléments roulants des chemins de roulement.
Pour la plupart des applications en aciérie, les huiles de circulation ISO VG 460 ou 680 avec additifs extrême pression (EP) sont recommandées. Ces huiles à haute viscosité fournissent une épaisseur de film suffisante aux faibles vitesses de rotation typiques des col roulés (souvent inférieures à 300 tr/min). Les huiles synthétiques peuvent être utilisées là où existent des températures extrêmes, mais la compatibilité avec les joints et les matériaux des roulements doit être vérifiée.
Le 331138 AG does not include integral seals; therefore, external labyrinth seals or contact seals are necessary to prevent ingress of contaminants. A common practice is to pair the bearing with a labyrinth seal on the work side and a radial shaft seal on the drive side. Alternative bearings with narrower cross‑sections may limit the available space for effective sealing, forcing engineers to compromise on protection.
Les données de terrain d'un laminoir à bandes à chaud ont montré que l'amélioration du système d'étanchéité et le passage à une alimentation en huile filtrée prolongeaient la durée de vie moyenne des 331138 roulement AGs de 8 mois à plus de 14 mois, réduisant la consommation annuelle de roulements de près de 40 %.
Estimation de la durée de vie en fatigue du 331138 AG dans des conditions de laminoir implique l'application du calcul de durée de vie ISO 281, ajusté aux facteurs de lubrification et de contamination. En utilisant la charge dynamique de base (C = 858 kN) et la charge dynamique équivalente sur les roulements (P) dérivée des forces radiales et axiales, la durée de vie nominale de base (L10) peut être calculée. Pour une charge radiale typique de 1 200 kN et une charge axiale de 250 kN, la charge équivalente P ≈ 1 400 kN (en utilisant les facteurs Y1 et Y2). Cela donne L10 ≈ (858/1400)^(10/3) × 10^6 tours ≈ 0,22 × 10^6 tours, ce qui à 200 tr/min correspond à environ 18 000 heures.
Cependant, la durée de vie réelle est souvent limitée par la dégradation de la lubrification et la contamination plutôt que par la fatigue des matériaux. Une analyse régulière de l’huile, une surveillance des vibrations et un suivi des tendances de température sont essentiels pour détecter les premiers signes de dommages. De nombreuses équipes de maintenance adoptent une stratégie basée sur l'état, remplaçant les roulements lorsque la vitesse de vibration dépasse 3,0 mm/s ou lorsque le nombre de débris d'huile dépasse la norme ISO 20/18/15.
Les roulements alternatifs présentant des charges nominales inférieures ou des géométries internes inférieures peuvent tomber en panne prématurément dans le même cycle de service, entraînant des temps d'arrêt imprévus. La conception robuste du 331138 AG, y compris ses rouleaux couronnés et ses profils de chemin de roulement optimisés, offre une marge de sécurité qui se traduit par un calendrier de maintenance prévisible.
Même si les spécifications techniques du 331138 AG sont standardisés, la qualité de fabrication et le support après-vente varient selon les 331138 fournisseurs de roulements . Lors de l’évaluation des fournisseurs potentiels, tenez compte des critères suivants :
Un audit approfondi des fournisseurs, comprenant des visites d’usines ou des inspections par des tiers, peut contribuer à atténuer le risque de produits contrefaits ou de qualité inférieure. De nombreux réputés 331138 fournisseurs de roulements proposent également des services de remise à neuf de roulements, qui peuvent restaurer les roulements usés à un état proche du neuf pour une fraction du coût de remplacement.
Le "AG" suffix typically denotes a modified internal design—often including enhanced roller crowning, tighter clearance control, or specific heat treatment for rolling mill applications. While the base 331138 shares the same dimensions, the AG variant offers improved load distribution and fatigue resistance under heavy impact loads.
Oui, sa conception supporte une large plage de température (de -20°C à 120°C pour les joints standards). Cependant, pour des températures extrêmement élevées (supérieures à 150°C), des lubrifiants spéciaux et des cages stabilisées thermiquement peuvent être nécessaires. Les broyeurs à froid ont généralement des températures plus basses, ce qui rend la version standard adaptée.
Les fabricants fournissent des valeurs de jeu recommandées basées sur l’ajustement serré de fonctionnement. Généralement, un jeu résiduel de 0,05 à 0,10 mm est défini lorsque le roulement est à température ambiante. Ceci est ajusté en meulant l'entretoise entre les deux bagues intérieures. Suivez toujours le manuel de montage du fournisseur.
Le most frequent failures are spalling due to fatigue, brinelling from impact loads, abrasive wear from contaminants, and seizure due to inadequate lubrication. Regular monitoring of vibration, temperature, and oil condition can predict these failures before they cause unplanned downtime.
La durée de vie typique varie de 12 000 à 20 000 heures de fonctionnement, en fonction de la charge, de la vitesse, de la lubrification et des pratiques de maintenance. Avec une lubrification et une étanchéité optimales, certains utilisateurs ont signalé une durée de vie supérieure à 25 000 heures.
Les roulements avec bagues intérieures intégrées (TQI) sont plus faciles à monter car ils éliminent le besoin de réglage du jeu. Cependant, ils sacrifient une certaine capacité de charge axiale et une certaine rigidité. Pour les applications où ces attributs sont moins critiques, les conceptions TQI peuvent être préférées.
