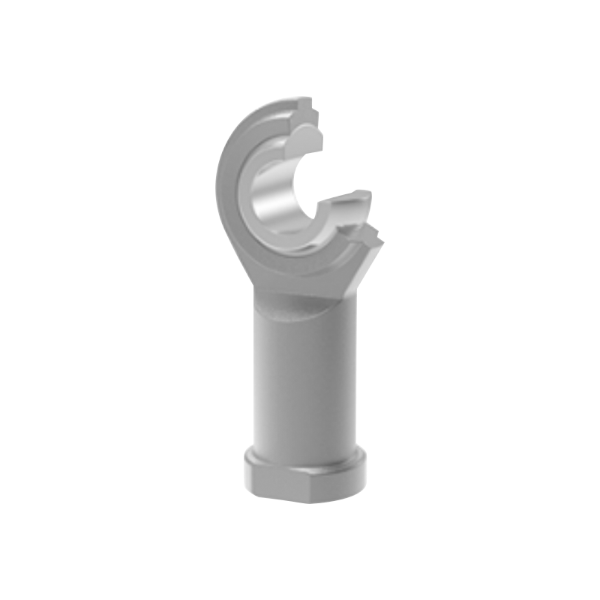

Guide de sélection des roulements d'extrémité de tige SIZJ12 : pourquoi il excelle dans les applications exigeantes

Introduction : l'épine dorsale de l'ingénierie des systèmes articulés

Dans la conception mécanique, peu de composants sont aussi simples et pourtant d'une importance cruciale que le roulement d'extrémité de tige. Le Roulement TAILLEJ12 représente une évolution raffinée du concept de rotule lisse, spécialement conçue pour gérer des charges statiques élevées, s'adapter au désalignement angulaire et résister aux rigueurs des environnements industriels. Sa désignation, SIZJ12, code une norme dimensionnelle et de filetage spécifique qui s'aligne sur les filetages femelles 1/2-20 UNF, ce qui en fait une solution simple pour de nombreuses conceptions de liaison existantes tout en offrant des améliorations de performances par rapport aux alternatives génériques.

Ce guide va au-delà des spécifications du catalogue pour explorer la justification technique derrière la sélection du SIZJ12. Nous analysons sa capacité de charge statique de 28 kN, les implications de son contact glissant acier sur acier et les considérations pratiques qui le différencient des variantes telles que le SILZJ12 fileté à gauche. Pour les ingénieurs de conception et les spécialistes de la maintenance, comprendre ces nuances est essentiel pour optimiser la durée de vie et la fiabilité du système dans des applications allant des liaisons d'équipement de construction aux bras d'automatisation à cycle élevé.

Spécifications de base : décodage des dimensions et des charges nominales des roulements SIZJ12

Le SIZJ12 est une extrémité de tige de dimensions métriques avec un filetage impérial, un choix de conception hybride qui apparaît fréquemment dans les machines d'origine mondiale. Le tableau ci-dessous résume ses principales caractéristiques physiques et de performance, qui constituent la base de tout processus de sélection technique. Ces spécifications influencent directement l'adéquation du roulement à des chemins de charge spécifiques, des contraintes d'enveloppe et des intervalles de maintenance.

La charge statique de 28 kN est particulièrement remarquable pour les applications exigeantes. Ce chiffre n'est pas simplement un maximum théorique mais une valeur validée qui indique que le roulement peut supporter une charge stable et non rotative sans déformation permanente du chemin de roulement ou de la bille. Dans les machines de construction, où les tringleries de godet et les pieds stabilisateurs subissent des charges maximales lors des maintiens statiques, cette marge devient un différenciateur de fiabilité. Le contact glissant acier sur acier, combiné à un corps phosphaté et à une bille chromée, garantit que le SIZJ12 reste utilisable même dans des environnements poussiéreux ou légèrement corrosifs, à condition de maintenir une lubrification régulière.

Conception axée sur les applications : pourquoi le SIZJ12 excelle

La performance du Roulement TAILLEJ12 dans les applications exigeantes découle d'une combinaison de sélection de matériaux, de tolérances géométriques et de caractéristiques intrinsèques des rotules lisses. Contrairement aux roulements à éléments roulants qui nécessitent un alignement précis pour éviter le Brinell, la bague intérieure sphérique et la bille du SIZJ12 s'adaptent au désalignement angulaire, réduisant ainsi le besoin de structures de montage ultra-précises. Cette tolérance simplifie l'assemblage et réduit les coûts de fabrication, un avantage significatif dans les équipements de production à grande échelle.

De plus, le filetage femelle 1/2-20 UNF garantit la compatibilité avec une large gamme d'embouts de tige standard et de tringleries de réglage. Son pas fin permet des ajustements précis de la longueur, essentiels dans les machines d'automatisation et d'emballage où la précision de la position a un impact direct sur les temps de cycle et la qualité du produit. Dans le roulement pour l'industrie de l'emballage , là où les mouvements intermittents à grande vitesse et la propreté sont des préoccupations, la construction robuste du SIZJ12 et la facilité de relubrification aident à maintenir la disponibilité et à réduire la maintenance imprévue.

• Machines de construction : Bras d'excavatrice, liaisons de bulldozer, supports de flèche de grue – là où les charges de choc et la poussière dominent.
• Industrie de l'emballage : Machines de formage-remplissage-scellage, formeuses de cartons, inverseurs de convoyeur – où la vitesse et la précision sont primordiales.
• Équipement d'automatisation : Bras robotisés, unités de transfert, connexions d'actionneurs linéaires – où le désalignement et le chargement cyclique sont inhérents.

Analyse comparative : filetage à gauche SIZJ12 vs SILZJ12

Un dilemme de sélection courant consiste à choisir entre le SIZJ12 et son homologue fileté à gauche, le SILZJ12. Bien que les deux roulements partagent des spécifications identiques en matière d'alésage, de diamètre extérieur, de largeur et de capacité de charge, l'orientation du filetage dicte leur application dans les ensembles de tendeurs ou de liaison push-pull. Le tableau ci-dessous met en évidence les différences critiques pour guider la sélection.

Lors de la conception d'une liaison avec des filetages opposés, la combinaison de SIZJ12 et SILZJ12 permet un réglage fin de la longueur en tournant simplement la bielle. Ceci est particulièrement utile dans les systèmes de tension des machines d’emballage et les liaisons de direction des équipements agricoles. Le choix dépend en fin de compte de la configuration mécanique et de la direction du couple appliqué lors du réglage ; cependant, les deux roulements offrent des performances de charge identiques, garantissant que la flexibilité de conception ne se fait pas au détriment de la résistance mécanique.

Performance dans des conditions extrêmes : températures élevées et environnements difficiles

L'une des demandes les plus fréquentes concernant le SIZJ12 concerne son aptitude à roulement d'extrémité de tige pour applications à haute température . Bien que la construction standard acier sur acier offre un net avantage par rapport aux roulements à revêtement polymère dans des températures élevées (généralement jusqu'à 150°C en continu, avec des pics jusqu'à 200°C sur de courtes durées), une lubrification appropriée est le facteur critique. Le corps de base en acier au carbone et la bille en acier trempé conservent leurs propriétés mécaniques dans cette plage de température, alors que les revêtements en PTFE commenceraient à se dégrader.

En pratique, le SIZJ12 a été déployé dans des fours industriels, des liaisons d'usines d'asphalte et des barres de commande de supports de moteur, où les températures ambiantes dépassent régulièrement 100°C. Les utilisateurs rapportent qu'avec des graisses haute température (telles que celles à base de perfluoropolyéther ou d'hydrocarbures synthétiques), le roulement conserve ses caractéristiques d'usure et sa capacité de charge. Cependant, une relubrification régulière n'est pas négociable, car la dilatation des composants en acier à des températures élevées peut réduire le jeu interne, entraînant potentiellement une augmentation de la friction si la lubrification est inadéquate.

Meilleures pratiques d’installation et de maintenance

Une installation correcte est fondamentale pour réaliser tout le potentiel de performance du roulement SIZJ12. La liste de contrôle suivante décrit les étapes critiques pour éviter les pannes courantes, en particulier dans les environnements à fortes vibrations associés à roulement d'extrémité de tige d'automatisation et applications d'équipement de construction.

• Préparation du fil : Nettoyez soigneusement les filetages 1/2-20 UNF et appliquez un frein-filet de résistance moyenne si la tringlerie est soumise à des vibrations. Assurez-vous que la tige d'accouplement a un chanfrein pour éviter les filetages croisés.
• Vérification de l'alignement : Bien que le SIZJ12 s'adapte à un désalignement de ±8°, ne dépassez pas cet angle dans des conditions statiques ou dynamiques pour éviter une charge sur les bords et une usure prématurée.
• Lubrification : Avant l'installation, injectez une graisse EP (extrême pression) de haute qualité à travers le graisseur. Faites tourner la bille pour répartir le lubrifiant uniformément sur les surfaces coulissantes.
• Application de couple : Lors du serrage du contre-écrou, ne serrez pas trop fort. Utilisez une clé dynamométrique pour appliquer la valeur recommandée par le fabricant (généralement 12-15 N·m pour les filetages 1/2-20 UNF) afin d'éviter le dénudage du filetage ou la déformation du boîtier de roulement.

Les intervalles de maintenance doivent être ajustés en fonction des cycles de service opérationnels. Pour un fonctionnement continu dans des environnements poussiéreux ou très humides, une relubrification hebdomadaire est recommandée. La surveillance du mouvement du roulement pour déceler une rugosité ou un jeu accru peut signaler le début de l'usure, permettant ainsi un remplacement proactif avant qu'une défaillance catastrophique ne se produise.

Foire aux questions (FAQ)

Aperçu visuel : construction du roulement SIZJ12 et chemin de charge

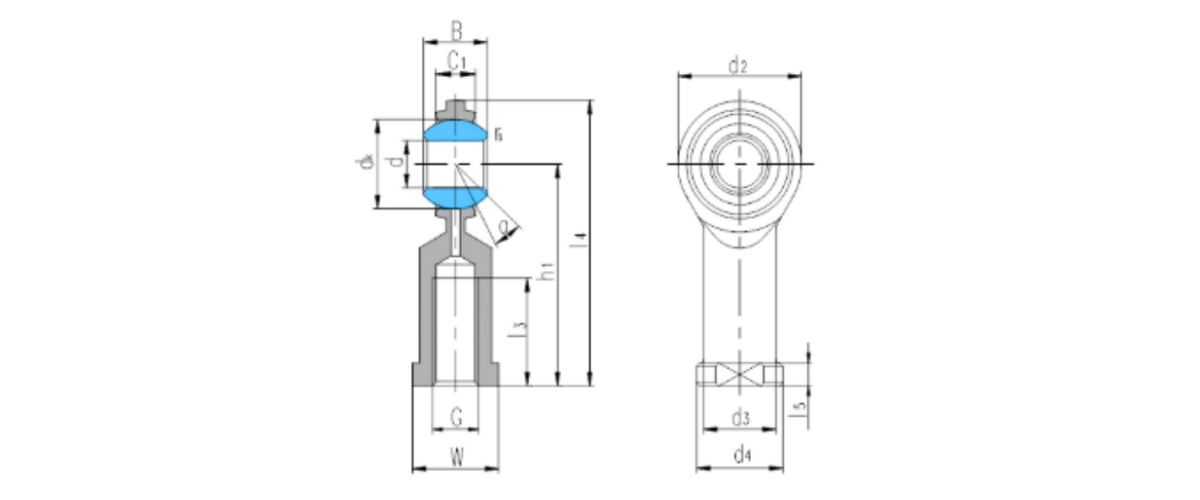

L'illustration SVG suivante fournit une représentation en coupe transversale du roulement d'extrémité de tige SIZJ12, mettant en évidence ses composants principaux et le chemin de transfert de charge à travers l'interface sphérique. La conception met l'accent sur la zone de contact robuste acier sur acier et la configuration du filetage femelle qui s'intègre aux liaisons standard.
