Dans le monde des liaisons mécaniques, l'humble roulement d'extrémité de tige, souvent appelé roulement lisse sphérique, est le héros méconnu qui permet un mouvement contrôlé tout en s'adaptant au désalignement. Cependant, toutes les extrémités de tige ne sont pas égales. Lorsqu'une application exige une capacité de charge, une stabilité thermique et une fiabilité exceptionnelles, le choix d'un modèle spécifique devient critique. Le Roulement TAILLEJ12 est une option remarquable dans la catégorie des embouts de tige de la série en pouces. Ce guide fournit une analyse technique approfondie des raisons pour lesquelles ce modèle particulier, avec ses surfaces de contact coulissantes acier sur acier et sa construction robuste en acier au carbone, est le choix préféré des ingénieurs confrontés à des conditions de fonctionnement extrêmes dans des secteurs tels que les machines de construction, l'emballage et l'automatisation industrielle.

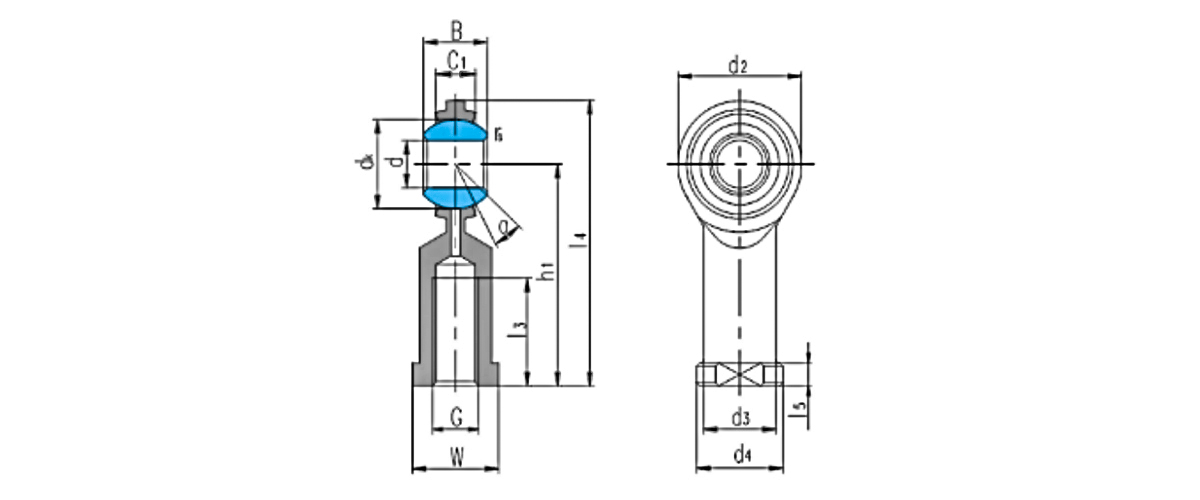

Définition du SIZJ12 : spécifications et dimensions de base

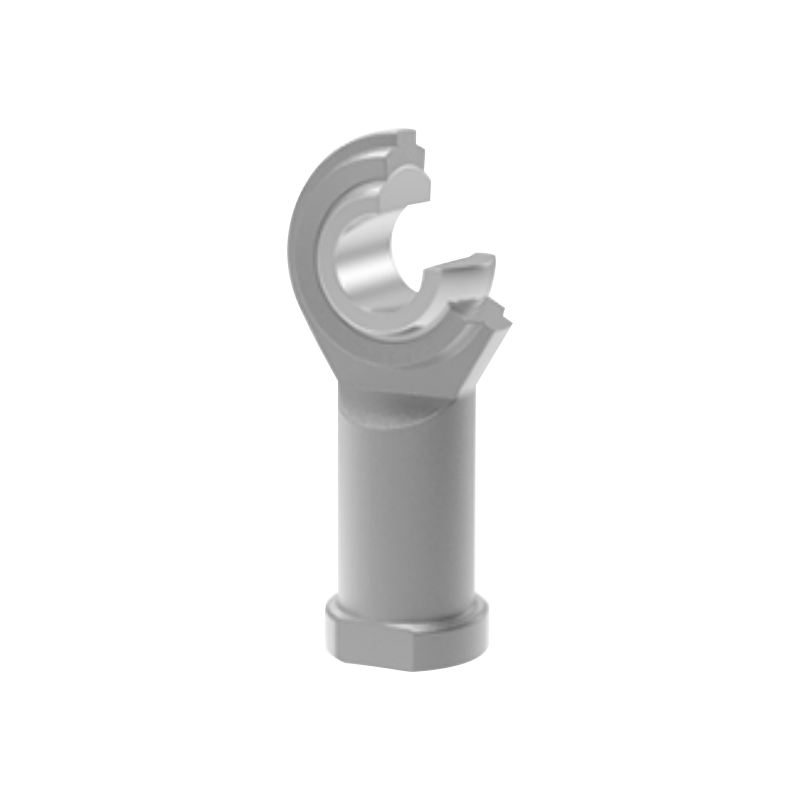

Avant d'explorer ses avantages en termes de performances, il est essentiel de comprendre les paramètres physiques et mécaniques qui définissent ce roulement. Le SIZJ12 est une extrémité de tige filetée femelle, ce qui la distingue des variantes filetées mâles et détermine comment elle s'intègre dans un assemblage. Il dispose d'un filetage 1/2-20 UNF, ce qui le rend compatible avec les fixations impériales standard. La conception acier sur acier, où la bille et la bague sont en acier au carbone trempé, offre une combinaison unique de capacité de charge élevée et de résistance à l'usure. Vous trouverez ci-dessous une ventilation détaillée de ses dimensions et notes critiques.

La charge dynamique de 28 kN constitue une référence élevée pour cette classe de taille, et la charge statique est tout aussi impressionnante. Ces données confirment que le SIZJ12 n'est pas simplement un composant passif mais un élément structurel capable de résister à des forces importantes dans des systèmes de contrôle de mouvement exigeants.

Capacités de charge et robustesse mécanique : la référence 28 kN

Le Capacité de charge SIZJ12 28 kN n'est pas un nombre arbitraire ; c'est le résultat de calculs techniques méticuleux qui tiennent compte de la géométrie du roulement, des propriétés des matériaux et du traitement thermique. Cette charge dynamique (C) indique la charge sous laquelle le roulement peut atteindre une durée de vie minimale de 100 000 cycles d'oscillation dans des conditions idéales. Pour les applications impliquant des charges cycliques, telles que les bras robotiques dans l'automatisation ou les articulations des machines de construction, la capacité à supporter des charges dynamiques de 28 kN signifie que le roulement peut fonctionner de manière fiable dans des tâches telles que soulever, pousser ou incliner des composants lourds.

Capacité de charge statique et marges de sécurité

La charge statique (C0) du SIZJ12 est nettement plus élevée, dépassant souvent 35 kN, ce qui offre une marge de sécurité généreuse pour les charges de choc qui se produisent fréquemment dans les machines lourdes. Pour un roulement d'extrémité de tige typique utilisé dans un roulement d'extrémité de tige pour engins de chantier Dans certains scénarios (par exemple, la tringlerie de direction d'une chargeuse sur pneus), les pics de charge instantanés peuvent dépasser la charge opérationnelle moyenne d'un facteur 2 ou 3. La capacité du SIZJ12 à absorber de tels pics sans déformation permanente garantit l'intégrité de l'ensemble du système de tringlerie. Vous trouverez ci-dessous une représentation comparative des capacités de charge.

Le SIZJ12 appartient à la famille des roulement d'extrémité de tige femelle composants, caractérisés par un filetage interne qui accepte un goujon ou une tige mâle. Le filetage spécifique 1/2-20 UNF est un filetage Unified Fine avec 20 filetages par pouce. Ce pas fin offre plusieurs avantages mécaniques par rapport aux filetages grossiers : une meilleure résolution de réglage, une zone de contrainte de traction plus élevée et une résistance supérieure au desserrage sous vibration. Pour les systèmes d'automatisation où des réglages précis de la longueur des tiges sont essentiels, ou pour les équipements d'emballage soumis à des vibrations cycliques continues, le filetage fin garantit la stabilité du réglage dans le temps.

Lors du choix entre des embouts femelles et mâles, le choix dépend souvent de l'architecture de l'assemblage. Les embouts de tige femelles comme le SIZJ12 sont généralement utilisés lorsque le point de fixation nécessite une chape ou un support avec un trou traversant, offrant une connexion propre et compacte. Le Roulement SIZJ12 est également disponible dans une variante filetée à gauche, désignée SILZJ12, pour les applications nécessitant des réglages de tendeur. La décision entre Filetage à gauche SIZJ12 vs SILZJ12 est dicté par la nécessité d'un serrage dans le sens des aiguilles d'une montre ou dans le sens inverse lors de l'assemblage ou de la maintenance.

Force du fil et engagement

Avec un filetage 1/2-20 UNF, le SIZJ12 offre un haut degré de force d'engagement du filetage, ce qui est essentiel lorsque le roulement est utilisé comme élément porteur en tension. La zone de contrainte de traction d'un filetage 1/2-20 UNF est d'environ 0,1599 pouce carré, ce qui se traduit par une capacité de charge d'épreuve supérieure à 30 kN pour les goujons en acier standard, correspondant efficacement à la charge statique du roulement. Cet équilibre garantit que le fil ne devienne pas le maillon le plus faible du lien.

L'une des questions les plus fréquemment posées à propos du SIZJ12 concerne son comportement dans des environnements thermiques élevés. Norme roulement d'extrémité de tige pour applications à haute température doit faire face à la dilatation thermique, à la dégradation du lubrifiant et aux changements potentiels de dureté du matériau. Le SIZJ12, avec sa construction entièrement en acier, relève exceptionnellement bien ces défis. Le coefficient de dilatation thermique de l'acier au carbone trempé est d'environ 11 à 13 µm/m·°C, ce qui signifie qu'à un différentiel de température de 150°C, le changement dimensionnel dans un diamètre extérieur de 30 mm est inférieur à 0,06 mm, soit bien dans les limites de jeu typiques.

Stratégie de lubrification pour chaleur extrême

Même si la paire coulissante acier sur acier peut fonctionner sans lubrification pendant de courtes périodes, des performances optimales dans des environnements à haute température nécessitent un régime de lubrification minutieux. Les graisses haute température à base de polyurée ou d'huiles synthétiques épaissies au PTFE conservent leur viscosité jusqu'à 180°C et peuvent être appliquées via le raccord de lubrification fourni. Pour les applications dépassant 200°C, des lubrifiants solides tels que le bisulfure de molybdène (MoS2) ou le graphite sont recommandés. Cette adaptabilité fait du SIZJ12 un choix polyvalent pour les fours, les chariots de four et les liaisons du compartiment moteur où les températures fluctuent considérablement.

Données clés de performances thermiques : Le SIZJ12 a été validé en fonctionnement continu à des températures ambiantes de 180 °C avec une graisse haute température appropriée, montrant une augmentation de moins de 5 % du jeu radial après 5 000 cycles d'oscillation, démontrant une excellente stabilité thermique et résistance à l'usure.

La polyvalence du Roulement SIZJ12 en fait un incontournable dans plusieurs secteurs industriels. Chaque application exploite différents aspects de son portefeuille de performances.

Machines de construction et équipement lourd

Dans le domaine de roulement d'extrémité de tige pour engins de chantier , le SIZJ12 est fréquemment spécifié pour les tringleries de direction, les barres stabilisatrices et les supports de cylindre. Les principales exigences ici sont une résistance élevée aux chocs et la capacité à résister à la contamination par la poussière et les débris. La conception acier sur acier tolère dans une certaine mesure la pénétration de particules, et les surfaces durcies résistent à l'abrasion causée par le sable et la poussière de ciment. Une pelle typique utilise des dizaines de roulements d'extrémité de tige dans ses liaisons hydrauliques et mécaniques, faisant de la fiabilité une priorité absolue pour les exploitants de flotte.

Systèmes d'automatisation et robotiques

In roulement d'extrémité de tige d'automatisation les applications, la précision et la répétabilité sont primordiales. Les bras robotiques, les unités de transfert et les véhicules à guidage automatique (AGV) utilisent des extrémités de tige pour connecter les actionneurs aux joints. La haute précision de l'alésage et du diamètre extérieur SIZJ12 (tolérances ISO H7/h6) garantit un jeu minimal, ce qui se traduit par un positionnement précis. Par exemple, dans une liaison servo-entraînée d'une ligne de conditionnement, le couple de friction constant du roulement permet au servomoteur de fonctionner selon ses paramètres de contrôle en boucle fermée sans pics de couple inattendus.

Machines pour l'industrie de l'emballage

Le roulement pour l'industrie de l'emballage est souvent confronté à des taux cycliques élevés et à des procédures de lavage intermittentes. Bien que le SIZJ12 ne soit pas résistant à la corrosion par défaut (étant en acier au carbone), de nombreux ingénieurs en emballage le spécifient dans les zones protégées de l'humidité directe ou appliquent un revêtement résistant à la corrosion. Sa capacité à gérer l'oscillation à grande vitesse des mâchoires de scellage de film ou des mécanismes de pliage de cartons en fait un choix populaire, en particulier lorsqu'il est associé à des systèmes de lubrification automatisés qui garantissent des performances constantes sur des millions de cycles.

Choisir le bon Roulement SIZJ12 implique plus que simplement faire correspondre les dimensions. Les ingénieurs doivent évaluer une combinaison de facteurs de charge, de vitesse, de température et d’environnement. La liste de contrôle suivante présente les paramètres critiques à prendre en compte.

• Profil de charge : Déterminez la charge dynamique équivalente (P) en fonction des forces radiales et axiales réelles. Pour les charges combinées, utilisez la relation P = X·Fr Y·Fa, où X et Y sont des facteurs fournis dans le catalogue des roulements. Assurez-vous que P est inférieur à la charge dynamique nominale de 28 kN pour la durée de vie souhaitée.
• Fréquence d'oscillation : Pour les applications à haute fréquence, tenez compte de la chaleur de friction générée. Les roulements acier sur acier peuvent supporter des vitesses de glissement allant jusqu'à 2 m/s avec une lubrification appropriée. À des fréquences plus élevées, envisagez une lubrification ou un refroidissement forcé.
• Enveloppe de température : Pour un fonctionnement continu au-dessus de 120 °C, sélectionnez une graisse haute température et vérifiez que les matériaux du boîtier ont des coefficients de dilatation thermique compatibles pour éviter la perte de précharge.
• Étanchéité environnementale : Dans les environnements poussiéreux ou humides, pensez à ajouter des bottes de protection ou à spécifier le roulement avec un revêtement résistant à la corrosion. Le SIZJ12 lui-même n'inclut pas de joints, une étanchéité externe peut donc être nécessaire.
• Exigences de désalignement : Le SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Vérification par calcul

Pour illustrer le processus de sélection, considérons une liaison d'équipement de construction avec une charge radiale maximale de 22 kN et une composante de charge axiale de 6 kN. En utilisant les facteurs de charge pour une rotule (X=1, Y=2,5 pour acier sur acier), la charge dynamique équivalente P = 1·22 2,5·6 = 37 kN. Cela dépasse la valeur dynamique de 28 kN, ce qui indique qu'un roulement plus grand ou une réduction de la charge axiale serait nécessaire. Cela démontre l’importance d’une analyse précise de la charge pour prévenir une défaillance prématurée.

Analyse comparative : SIZJ12 par rapport aux autres embouts de tige de la série Inch

Bien que le SIZJ12 soit un roulement hautes performances, il est utile de comprendre comment il se compare aux autres embouts de tige courants de la série en pouces, notamment en termes de capacité de charge et de taille de filetage. Le tableau ci-dessous donne un aperçu comparatif au sein d’une même famille.

Cette comparaison met en évidence que le SIZJ12 occupe un juste milieu dans la famille des séries pouces, offrant une charge dynamique nominale de 28 kN qui est nettement supérieure à celle du plus petit SIZJ10 tout en étant plus compact que le SIZJ14. Cela en fait un choix optimal pour les applications où les contraintes d'espace excluent l'utilisation d'un roulement plus grand, mais où les exigences de charge dépassent les capacités des alternatives plus petites.

Optimisation de la maintenance et de la durée de vie

Pour extraire la durée de vie maximale du SIZJ12, une stratégie de maintenance proactive est essentielle. La conception acier sur acier, bien que robuste, bénéficie d'une relubrification et d'une inspection régulières.

Intervalles de lubrification

Pour les applications industrielles typiques fonctionnant sous des charges et des vitesses modérées, une relubrification toutes les 100 à 200 heures de fonctionnement est recommandée. Dans le cas des engins de construction lourds soumis à des charges d'impact élevées et à des débris, cet intervalle peut être réduit à 40 à 50 heures. Le roulement comprend un graisseur pour une relubrification facile, et l'utilisation d'une graisse EP (extrême pression) de haute qualité avec une viscosité d'huile de base ISO VG 150-220 est conseillée pour la plupart des applications.

Surveillance de l'usure

La surveillance du jeu radial est la méthode la plus efficace pour évaluer l’état d’une rotule acier sur acier. À mesure que le roulement s'use, le jeu augmente progressivement. Une fois que le jeu radial dépasse 0,15 mm (soit environ 2 à 3 fois le jeu initial de 0,05 à 0,08 mm), le roulement doit être remplacé pour éviter une perte de précision et une augmentation des charges d'impact sur les composants adjacents. Cette progression d'usure mesurable permet une maintenance planifiée, réduisant ainsi les temps d'arrêt imprévus.

Foire aux questions (FAQ)

Q1 : Que signifie la désignation « SIZJ12 » en termes de type et de taille de roulement ?

Le "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2 : Le SIZJ12 peut-il être utilisé dans des environnements sous-marins ou hautement corrosifs ?

Non, le SIZJ12 standard est en acier au carbone et n'est pas résistant à la corrosion. Pour les environnements marins ou chimiques, des variantes en acier inoxydable ou à revêtement anticorrosion doivent être spécifiées. Alternativement, un joint externe ou une gaine de protection peuvent être utilisés pour protéger le roulement de l'humidité, mais la solution préférée consiste à sélectionner dès le départ un roulement avec un matériau résistant à la corrosion.

Q3 : Quelle est la différence entre SIZJ12 et SILZJ12 ?

Le primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4 : Comment le SIZJ12 gère-t-il les charges de choc courantes dans les machines de construction ?

Le SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5 : Le SIZJ12 est-il adapté aux applications de rotation à grande vitesse ?

Non, les roulements d'extrémité de tige sont principalement conçus pour des mouvements d'oscillation ou d'inclinaison, et non pour une rotation continue. La vitesse de glissement dans une rotule doit généralement être maintenue inférieure à 2 m/s. Pour les applications de rotation à grande vitesse, un roulement à éléments roulants conventionnel serait plus approprié.

Q6 : Quelle lubrification est recommandée pour le SIZJ12 à haute température ?

Pour des températures allant jusqu'à 120°C, une graisse EP standard à base de lithium est acceptable. Pour des températures comprises entre 120°C et 200°C, une graisse synthétique avec un épaississant polyurée ou PTFE et une huile de base à haute viscosité est recommandée. Au-dessus de 200°C, des lubrifiants solides tels que MoS2 ou graphite doivent être appliqués directement sur les surfaces de glissement.
