Roulement d'extrémité de tige en acier zingué SA

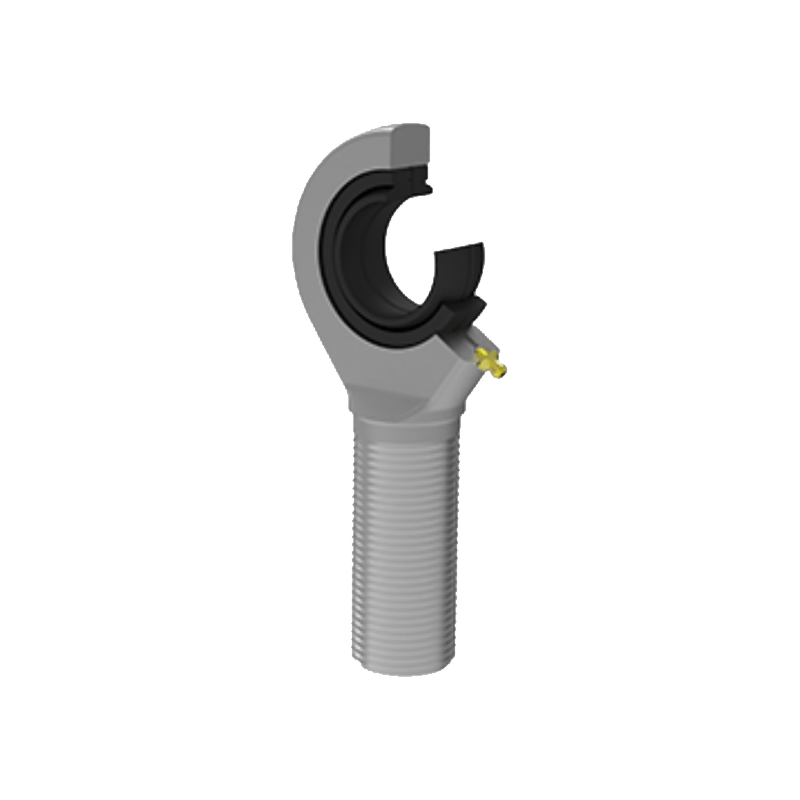

Cette série se compose de roulements d'extrémité de tige assemblés et filetés extérieurement. Le corps de l'embout à rotule est en acier au carbone avec une finition galvanisée et est associé à des rotules radiales standards (GE…E / GE…ES).

Contact Us Contactez-nous
PRÉV：Acier SI sur roulement d'extrémité de tige en acier SUIVANT：Roulement d'extrémité de tige en acier au carbone de haute précision SIZJ
  • Descriptif
  • Spécifications
  • Contactez-nous

·Numéro de produit
SA…E 5～12 SA…ES 15～80
·Paire de friction coulissante
Acier/Acier
·Plage de température de fonctionnement :
50 ℃ ~ 150 ℃
·Méthode de lubrification :
Suffixe « E » : Modèles sans lubrification.
Suffixe « ES » : Offre des chemins de lubrification des œillets d'extrémité de tige ou de coupelle d'huile.
· Options de personnalisation
Personnalisation du fil : Un pas ou une précision de filetage non standard peut être fourni sur demande.
Filetage à gauche : Les filetages à gauche nécessitent que « L » et « gauche » soient ajoutés après le numéro de modèle et le marquage du filetage. Exemple : SAL20ES M20×1,5 gauche 6g.

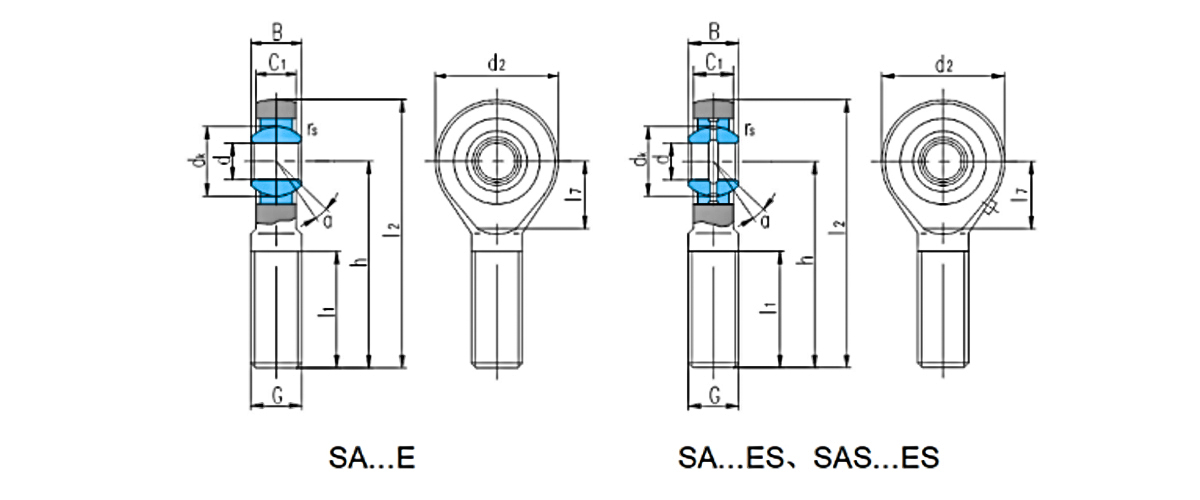

Roulement
numéro 		Dimensions
mm 		Capacités de charge kN Poids
≈kg
d B dₖ C₁
maximum 		d₂ G
6g 		h Je₁
min 		je₂ je₇ rₛ
min 		α° Dynamique Statique
SA5E1) 5 6 10 4.5 21 M5 36 16 46.5 11.5 0.3 13 3.4 3.9 0.015
SABE1) 6 6 10 4.5 21 M6 36 16 46.5 11.5 0.3 13 3.4 5.5 0.016
SA8E1) 8 8 13 6.5 24 M8 42 21 54 13 0.3 15 5.5 10 0.028
SA10E1) 10 9 16 7.5 29 M10 48 26 62.5 15.5 0.3 12 8.1 16 0.050
SA12E1) 12 10 18 8.5 34 M12 54 28 71 18 0.3 10 10 23 0.088
SA15ES2) 15 12 22 10.5 40 M14 63 34 83 21 0.3 8 16 32 0.120
SA17ES2) 17 14 25 11.5 46 M16 69 36 92 24 0.3 10 21 44 0.190
SA20ES2) 20 16 29 13.5 53 M20 × 1,5 78 43 104.5 25.5 0.3 9 30 60 0.300
SA25ES 25 20 35.5 18 64 M24×2 94 53 126 31 0.8 7 48 83 0.555
SA30ES 30 22 40.7 20 73 M30×2 110 65 148.5 35.5 0.8 6 62 110 0.875
SA35ES 35 25 47 22 82 M38×3 140 82 181 41 0.8 6 79 148 1.42
SA40ES 40 28 53 24 92 M39×3 150 86 196 47 0.8 7 99 180 1.85
SAS40ES 40 28 53 23 92 M42×3 145 86 191 47 0.8 7 99 180 2.04
SA45ES 45 32 60 28 102 M42×3 163 92 214 52 0.8 7 127 240 2.49
SAS45ES 45 32 60 27 102 M45×3 165 95 216 52 0.8 7 127 240 2.74
SA50ES 50 35 66 31 112 M45×3 185 104 241 60 0.8 6 156 290 3.58
SAS50ES 50 35 66 30 112 M52×3 195 110 251 60 0.8 6 156 290 4.07
SAB0ES 80 44 80 39 135 M52×3 210 115 277.5 75.5 1.0 6 245 450 5.89
SAS80ES 60 44 80 38 135 M80×4 225 120 292.5 75.5 1.0 6 245 450 8.79
SA70ES 70 49 92 43 160 M58×4 235 125 315 95 1.0 6 313 610 8.51
SAS70ES 70 59 92 42 160 M72×4 265 132 345 95 1.0 6 313 610 11.2
SA80ES 80 55 105 48 180 M64×4 270 140 360 105.5 1.0 6 400 750 12.3
SAS80ES 80 55 105 47 180 M80×4 295 147 385 105.5 1.0 6 400 750 15.3
