Qu'est-ce qui fait du roulement SI5TK la solution idéale sans entretien pour les liaisons miniatures ?

Comprendre le roulement SI5TK dans les systèmes de mouvement de précision

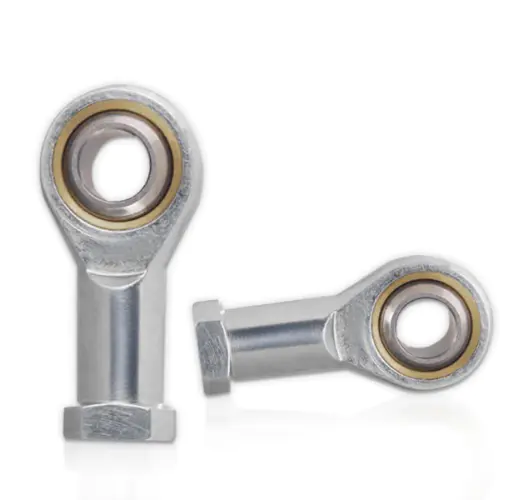

Lorsque les ingénieurs et les spécialistes des achats recherchent un embout de tige compact et autolubrifiant qui élimine le besoin d'un graissage constant, le Roulement SI5TK apparaît souvent comme la référence. Cette rotule miniature appartient à la série SI5T/K, une famille de rotules complètes autolubrifiantes conçues pour les mouvements oscillants à faible vitesse. Contrairement aux joints métal sur métal conventionnels qui nécessitent un huilage périodique, cette unité intègre un revêtement composite PTFE directement dans le chemin de roulement sphérique. Le résultat est un composant sans entretien qui s'intègre dans des assemblages serrés sans sacrifier la capacité de charge ou la flexibilité d'alignement.

Cet article fournit une description technique détaillée de l'embout à tige SI5TK, y compris son tableau dimensionnel complet, la composition du matériau, les limites environnementales et les scénarios d'application. Chaque paramètre de la fiche technique du fabricant est inclus afin que vous puissiez prendre une décision de sélection éclairée sans croiser plusieurs sources.

Dimensions du roulement SI5TK et spécifications détaillées

L'enveloppe dimensionnelle du roulement SI5TK est définie par son alésage de 5 millimètres et son filetage interne M5x0,8. Ces deux caractéristiques déterminent la manière dont l'extrémité de la tige se monte sur les arbres d'accouplement et les tiges filetées. Le tableau ci-dessous répertorie toutes les dimensions critiques en millimètres, correspondant à la fiche technique standard de la série SI5T/K.

L'angle d'inclinaison autorisé de 13 degrés est un chiffre clé. Cela signifie que l'extrémité de la tige SI5TK peut compenser le désalignement entre l'arbre et le boîtier sans se coincer. La charge dynamique de 5,7 kN et la charge statique de 6,0 kN indiquent que ce roulement est destiné à des charges légères à modérées, conformément à son poids de 16 grammes et à son encombrement miniature.

Paramètres matériels et environnementaux du roulement SI5TK

Les performances de toute extrémité de tige dépendent des matériaux utilisés dans sa construction. Le roulement SI5TK combine un corps en acier au carbone avec une bille en acier trempé et une doublure composite PTFE. Chaque couche remplit une fonction spécifique en matière de résistance à l’usure, de protection contre la corrosion et d’autolubrification.

Composition du matériau

• Corps d'embout de tige : Acier au carbone, zingué pour prévenir la rouille.
• Boule intérieure : Acier à roulements GC15, trempé à HRC 58-64, avec chromage dur sur la surface sphérique.
• Paire de frictions coulissantes : Revêtement composite en acier et PTFE, permettant une autolubrification sans huile.

Le chromage dur de la bille réduit la friction et résiste à la corrosion, tandis que le revêtement en PTFE transfère une fine pellicule de polytétrafluoroéthylène sur la surface de la bille pendant le fonctionnement. Ce film de transfert est ce qui rend le roulement SI5TK sans entretien.

Limites de température de fonctionnement et de mouvement

• Température de fonctionnement : -30 degrés C à 80 degrés C, avec une exposition à court terme jusqu'à 120 degrés C.
• Type de mouvement : Oscillation à basse vitesse et compensation d'inclinaison aux petits angles. Ne convient pas à une rotation continue à grande vitesse.

Ces limites sont importantes pour les ingénieurs concepteurs. Si une application nécessite une rotation continue ou des vitesses supérieures à quelques centaines de tr/min, un type de roulement différent doit être sélectionné. Le SI5TK est optimisé pour les mouvements alternatifs ou oscillants où le joint doit s'auto-aligner sous charge.

Avantages du produit et avantages de la conception

L'embout à rotule SI5TK offre plusieurs avantages pratiques qui réduisent le temps d'assemblage et les coûts de maintenance à long terme. La liste suivante résume les principaux avantages rapportés dans la fiche technique.

1. Autolubrification sans entretien : Le revêtement composite PTFE élimine le besoin de lubrification, de buses d'huile ou de graisseurs. Le roulement peut être installé et utilisé immédiatement.
2. Compensation de désalignement important : Un angle d'inclinaison maximal de 13 degrés compense les erreurs d'installation, permet la déviation de l'arbre et empêche les charges sur les bords.
3. Compact et léger : Avec un profil miniature et un poids d'environ 16 grammes seulement, il convient aux structures mécaniques légères.
4. Capacité de charge fiable : La bille trempée et le corps zingué supportent des charges radiales, axiales et combinées dans les applications oscillantes.
5. Résistance à la corrosion superficielle : Le zingage sur le corps et le chrome dur sur la boule résistent à la rouille et aux attaques environnementales.
6. Assemblage simple : Le filetage interne et le corps compact permettent un montage facile. Le filetage à droite est standard ; Le filetage à gauche SI5TL/K est disponible pour un réglage de la longueur par tendeur.
7. Plus propres que les alternatives lubrifiées à l’huile : Comparé aux embouts de tige lubrifiés à l'huile, le SI5TK n'a pas de buse d'huile, ce qui le rend plus compact et adapté aux équipements scellés ou sensibles à l'huile.

Ces avantages s’accompagnent de limites spécifiques. Le roulement SI5TK n'est pas conçu pour une rotation continue à grande vitesse. Le revêtement PTFE ne convient pas non plus aux pressions extrêmement élevées ou aux environnements fortement contaminés par des poussières abrasives. La sélection du roulement adapté aux conditions de fonctionnement est essentielle pour une longue durée de vie.

Scénarios d'application typiques pour le roulement SI5TK

Le SI5TK appartient à la catégorie des joints fish-eye miniatures à faible charge, souvent utilisés dans les liaisons, les tiges de poussée et les mécanismes de traction. Les domaines d'application suivants sont typiques.

• Équipement d'automatisation : Petits mécanismes exécutifs, vérins pneumatiques, tiges de poussée servo miniatures, tringleries réglables.
• Robotique et maquettes : Robots éducatifs, articulations de bras robotiques, liaisons de modèles aérospatiaux et de course.
• Machines d’emballage et légères : Petits mécanismes d'oscillation, tirants de tension.
• Équipements de laboratoire et d'outillage : Supports réglables, petits mécanismes push-pull.
• Machines générales : Extrémités de vérins hydrauliques miniatures, liaisons d'équipements de fitness, appareils de test.

Dans tous ces cas, le roulement SI5TK fournit un point de pivotement compact qui s'auto-aligne et ne nécessite aucune lubrification. Son filetage interne M5x0,8 accepte les tiges filetées métriques standard, ce qui facilite son intégration dans les conceptions existantes.

Présentation et guide de sélection de la série SI5T/K

Le roulement SI5TK fait partie de la série SI5T/K de roulements d'extrémité de tige autolubrifiants complets. La série comprend plusieurs tailles d'alésage et spécifications de filetage. Comprendre la série aide lors de la sélection d’une taille différente pour un projet connexe.

Le suffixe L indique un filetage à gauche, par exemple SI5TL/K. Les filetages à gauche sont utiles dans les assemblages de tendeurs où la rotation de l'extrémité de la tige ajuste la longueur totale. Des versions en acier inoxydable sont également disponibles avec le suffixe X pour les applications nécessitant une plus grande résistance à la corrosion. Ces options de série permettent aux concepteurs de standardiser la même technologie d'embouts de tige autolubrifiants sur une gamme de tailles de machines.

Conseils de sélection pour le roulement SI5TK

• Utilisez le roulement SI5TK uniquement pour les mouvements alternatifs à faible vitesse. Il ne convient pas à une rotation continue à grande vitesse.
• Pour les charges de travail réelles, il est recommandé de ne pas utiliser plus d'un tiers de la charge statique comme marge de sécurité. Pour le SI5TK, cela signifie maintenir les charges de fonctionnement continu en dessous d'environ 2,0 kN.
• Confirmez le sens du filetage requis par l'assemblage. Le filetage à droite est standard ; spécifiez le filetage à gauche si nécessaire.
• Tenez compte de la plage de température de fonctionnement. Les unités standard supportent des températures de -30 °C à 80 °C, avec des pics à court terme allant jusqu'à 120 °C.
• Évitez les poussières abrasives et les environnements à haute pression qui peuvent endommager le revêtement PTFE.

Questions fréquemment posées sur le roulement SI5TK

Q1 : Quelle est la taille du filetage du roulement SI5TK ?

Le roulement SI5TK utilise un filetage interne M5x0,8 avec une précision de 6H. Il s'agit d'un filetage fin métrique standard qui accepte les tiges et goujons filetés M5.

Q2 : Le roulement SI5TK est-il pour gaucher ou pour droitier ?

Le SI5TK standard a un filetage à droite. Une version avec filetage à gauche est disponible sous la référence SI5TL/K. L'utilisation d'une extrémité de tige droite et d'une extrémité gauche dans une liaison permet un réglage de la longueur en faisant tourner la bielle.

Q3 : Le roulement SI5TK nécessite-t-il une lubrification ?

Non. Le roulement SI5TK est un embout de tige autolubrifiant sans entretien. Son revêtement composite PTFE élimine le besoin d'huile ou de graisse. Il n'a pas de buse d'huile et peut être installé et utilisé directement.

Q4 : Quel est l’angle d’inclinaison maximal du roulement SI5TK ?

L'angle d'inclinaison autorisé est de 13 degrés. Cela permet au roulement de compenser le désalignement entre l'arbre et le boîtier sans grippage ni chargement sur les bords.

Q5 : Quelles sont les charges nominales du roulement SI5TK ?

La charge dynamique est de 5,7 kN et la charge statique est de 6,0 kN. Pour un fonctionnement continu, il est recommandé de maintenir la charge de travail dans la limite d'un tiers de la valeur statique, soit environ 2,0 kN.

Q6 : Le roulement SI5TK peut-il être utilisé dans des applications à grande vitesse ?

Non. Le roulement SI5TK est conçu pour les mouvements d'oscillation et d'inclinaison à faible vitesse. Il ne convient pas à une rotation continue à grande vitesse. Le revêtement PTFE et la conception de la paire sphérique sont optimisés pour le mouvement alternatif.

Q7 : Quelle est la plage de température de fonctionnement du roulement SI5TK ?

Le roulement SI5TK standard fonctionne de -30 °C à 80 °C, avec une exposition à court terme jusqu'à 120 °C. Des températures plus élevées peuvent dégrader le revêtement en PTFE et réduire sa durée de vie.

Q8 : Quels matériaux sont utilisés dans le roulement SI5TK ?

Le corps de l'embout de tige est en acier au carbone avec placage en zinc. La bille intérieure est en acier à roulement GC15, trempé à HRC 58-64, avec une surface sphérique chromée dure. Le contact glissant est en acier plus un revêtement composite PTFE.
