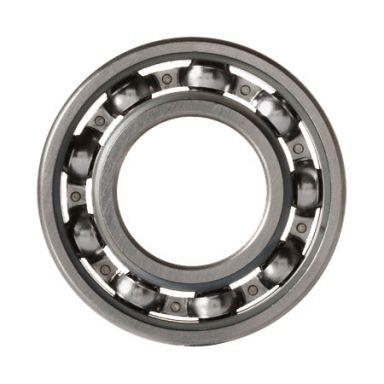

A 6224 roulement représente un élément fondamental de la machinerie industrielle moderne. Les roulements rigides à billes à une rangée comptent parmi les types de roulements les plus polyvalents et les plus utilisés dans les secteurs de la fabrication, de l'automobile et de l'énergie. Ces roulements supportent des charges radiales et des charges axiales modérées grâce à une conception simple mais efficace comprenant des billes d'acier logées dans des bagues rainurées.
La conception à rainure profonde crée un chemin de charge continu autour du roulement, répartissant les contraintes uniformément sur tous les éléments roulants. Cette architecture permet une rotation fluide dans des conditions exigeantes tout en maintenant une fiabilité opérationnelle élevée. Le Roulement à billes à gorge profonde à une rangée 6224 La désignation suit les normes internationales ISO, indiquant des caractéristiques dimensionnelles et de performance spécifiques sur lesquelles les ingénieurs peuvent compter dans les chaînes d'approvisionnement mondiales.
Les roulements à billes à gorge profonde intègrent plusieurs éléments de conception critiques qui contribuent à leur adoption généralisée dans les environnements industriels.
La fabrication de précision de ces composants garantit un minimum de vibrations et de bruit pendant le fonctionnement. La qualité de la finition de surface des rainures des chemins de roulement influence directement la durée de vie des roulements et la douceur de fonctionnement. Les techniques de production modernes maintiennent des tolérances de l’ordre du micromètre, permettant aux roulements d’atteindre des vitesses de rotation supérieures à 10 000 tr/min dans de nombreuses applications.
Contrairement aux autres types de roulements, les roulements à gorge profonde excellent dans la gestion des scénarios de charges combinées. La géométrie permet aux billes de supporter à la fois des charges radiales perpendiculaires à l'arbre et des charges axiales modestes parallèles à la direction de l'arbre. Cette caractéristique de double capacité élimine le besoin de plusieurs types de roulements dans de nombreuses applications, réduisant ainsi la complexité de conception et le coût du système.
Comprendre les spécifications dimensionnelles et de performances aide les ingénieurs à sélectionner les roulements appropriés pour des applications spécifiques.
| Paramètre | Valeur | Unité |
|---|---|---|
| Diamètre d'alésage (d) | 120 | mm |
| Diamètre extérieur (D) | 215 | mm |
| Largeur (B) | 40 | mm |
| Rayon de congé minimum (r) | 2.1 | mm |
| Poids | 5.27 | kilos |
| Type d'alésage | Alésage cylindrique | - |
| Élément roulant | Bille d'acier, rangée unique | - |
| Mesure de performances | Note |
|---|---|
| Charge dynamique de base (Cr) | 146 kN |
| Charge statique de base (Cor) | 118 kN |
| Limite de vitesse de lubrification à l'huile | 6300 tr/min |
| Limite de vitesse de lubrification à la graisse | 4000 tr/min |
| Plage de température de fonctionnement | -30 à 120 degrés Celsius |
| Classement de tolérance | Norme C0, évolutive vers C3/C4 |
Le roulement 6224 est disponible en plusieurs configurations pour s'adapter à différents environnements d'exploitation :
Les roulements à gorge profonde offrent des performances exceptionnelles dans de multiples dimensions opérationnelles. Leur géométrie simple permet de réduire le frottement par rapport aux conceptions de roulements complexes, ce qui se traduit par une consommation d'énergie réduite dans les systèmes industriels. L'angle de contact de zéro degré entre les billes et les chemins de roulement permet à ces roulements de gérer efficacement les charges de choc, absorbant les pics de force soudains sans défaillance prématurée.
La stabilité thermique représente un autre avantage significatif. Les matériaux de construction en acier conservent des propriétés mécaniques constantes sur la plage de températures spécifiée, garantissant des performances prévisibles dans les applications cryogéniques et à température élevée. Le chemin de charge distribué évite les concentrations de contraintes localisées qui pourraient déclencher des ruptures par fatigue.
Les ingénieurs apprécient la standardisation intégrée à la conception des roulements à gorge profonde. Le dimensionnement universel de l'arbre et les interfaces de montage standardisées simplifient le développement des équipements. Cette polyvalence permet roulement à billes à gorge profonde pour moteur électrique applications dans divers secteurs sans nécessiter d’adaptations personnalisées. La conception à alésage cylindrique s'adapte à la fois aux arbres pleins et aux manchons coniques grâce au matériel de montage approprié.
Les roulements à gorge profonde constituent des composants fondamentaux dans les machines industrielles couvrant plusieurs secteurs. Leur adaptabilité à diverses conditions de charge et plages de vitesse les rend adaptés à une gamme d'applications exceptionnellement large.
Moteurs électriques et équipements rotatifs : Au cœur de la conception des moteurs, ces roulements prennent en charge la rotation de l'arbre dans les moteurs à puissance fractionnaire jusqu'aux grands moteurs industriels dépassant 1 000 chevaux. Les variantes scellées offrent une protection dans les environnements exposés à la poussière, à l'humidité ou aux produits chimiques.
Équipement de manutention : Les systèmes de convoyeurs, les palans et les mécanismes de levage dépendent de roulements à gorge profonde pour un support de charge fiable. La capacité de charge radiale permet des opérations lourdes de transfert de matériaux dans les installations minières, de construction et de fabrication.
Compresseurs et pompes : Les conceptions de compresseurs alternatifs et rotatifs intègrent ces roulements pour maintenir un positionnement précis de l'arbre sous des variations de pression dynamiques. Les applications de pompes bénéficient des variantes de roulements étanches qui résistent à la pénétration d'eau et empêchent la corrosion interne.
Machines agricoles : Les équipements agricoles, depuis les systèmes de manutention des grains jusqu'aux machines de traitement des récoltes, utilisent des roulements à gorge profonde dans les systèmes d'entraînement primaires et les composants auxiliaires. L'exposition environnementale à la poussière, à l'humidité et aux résidus organiques nécessite des variantes scellées ou blindées.
Transformation du textile et du papier : Les applications de broches à grande vitesse et les équipements de manutention de bandes s'appuient sur des roulements à gorge profonde pour des performances constantes. Les variations de température dans les environnements de traitement restent dans la plage de fonctionnement du roulement.
Les conditions de fonctionnement déterminent le type de joint et la méthode de lubrification appropriés. Les applications à grande vitesse approchant 6 000 tr/min utilisent généralement une lubrification à l'huile pour minimiser l'échauffement par friction. Les opérations à vitesse moyenne dans la plage de 2 000 à 4 000 tr/min fonctionnent efficacement avec une lubrification à la graisse, nécessitant des interventions de maintenance moins fréquentes. Les scénarios de charges lourdes à basse vitesse bénéficient de roulements étanches qui emprisonnent la lubrification et excluent les contaminants environnementaux.
Les applications dépassant les plages de température ambiante ou fonctionnant dans des environnements corrosifs nécessitent des matériaux de roulement autres que l'acier standard. Les éléments roulants et les chemins de roulement en acier inoxydable résistent à l'oxydation et aux attaques chimiques, prolongeant ainsi la durée de vie dans les applications marines ou de traitement chimique.
Une sélection appropriée des roulements garantit des performances optimales de l’équipement et une longévité opérationnelle. Les ingénieurs doivent évaluer plusieurs paramètres critiques avant de spécifier un modèle de roulement particulier.
Analyse de charge : Calculez les charges radiales et axiales attendues pendant le fonctionnement normal et pendant les transitoires de démarrage/arrêt. Comparez ces charges calculées aux charges nominales de base du roulement. Des marges de sécurité de 1,5 à 2,0 fois la charge nominale de base sont une pratique courante pour prolonger la durée de vie des roulements.
Exigences de vitesse : Identifiez la plage de vitesse de fonctionnement attendue et la vitesse de rotation maximale. Référez-vous aux limites de vitesse de lubrification du roulement pour déterminer si la lubrification à l'huile ou à la graisse convient mieux à l'application. Les applications à grande vitesse peuvent nécessiter des roulements dotés de cages optimisées pour minimiser les effets centrifuges sur les éléments roulants.
Facteurs environnementaux : Évaluez l’exposition à la contamination, la présence d’humidité, les températures extrêmes et l’exposition aux produits chimiques. Les variantes de roulements étanches protègent contre la pénétration de poussière et d'humidité mais limitent le réapprovisionnement en graisse. Les roulements ouverts permettent un apport continu de lubrification fraîche mais nécessitent une étanchéité externe efficace au niveau du boîtier de la machine.
Configuration de montage : Déterminez si le montage sur arbre ou sur boîtier convient à la géométrie de l'application. Tenez compte des exigences de tolérance et établissez des méthodes de montage qui supportent correctement les charges radiales et axiales pendant le fonctionnement.
Une lubrification adéquate représente le facteur le plus important pour prolonger la durée de vie des roulements. Les roulements lubrifiés à la graisse nécessitent un réapprovisionnement périodique pour remplacer le lubrifiant dégradé et maintenir un film protecteur entre les éléments roulants et les chemins de roulement. La lubrification à l'huile permet un refroidissement continu et une extraction de la contamination via des systèmes de filtration, idéal pour les applications à grande vitesse.
Une lubrification excessive génère de la chaleur à cause du barattage mécanique et doit être évitée. Une sous-lubrification accélère l'usure et provoque le grippage, détruisant le roulement en quelques heures de fonctionnement. Les recommandations spécifiques à l’application équilibrent ces préoccupations concurrentes.
Des inspections régulières identifient les problèmes en développement avant qu’une panne catastrophique ne se produise. Des lectures de température élevées indiquent une lubrification inadéquate ou une charge excessive. Un bruit ou une vibration inhabituel suggère une pénétration de contamination ou un effritement de la surface des éléments roulants. La surveillance systématique permet une planification de maintenance prédictive qui minimise les temps d'arrêt inattendus des équipements.
Les conceptions de roulements scellés contiennent du lubrifiant et excluent la contamination, réduisant ainsi la fréquence de maintenance. Les roulements ouverts nécessitent une étanchéité externe à l’interface du boîtier de la machine. Les joints flexibles et les conceptions en labyrinthe protègent les composants internes des roulements tout en permettant une circulation contrôlée de la lubrification. Les équipements fonctionnant dans des environnements poussiéreux ou humides bénéficient considérablement de mesures d’étanchéité améliorées.
Lors de l'évaluation des technologies de roulements pour les applications industrielles, les ingénieurs comparent les conceptions à gorge profonde avec des approches alternatives, notamment les roulements à rouleaux coniques, les roulements à rouleaux cylindriques et les roulements magnétiques.
| Type de roulement | Capacité radiale | Capacité axiale | Plage de vitesse | Niveau de coût |
|---|---|---|---|---|
| Boule à rainure profonde | Bon | Modéré | Élevé | Faible |
| Rouleau conique | Excellent | Excellent | Modéré | Élevé |
| Rouleau cylindrique | Excellent | Limité | Élevé | Modéré |
| Roulements magnétiques | Spécialisé | Spécialisé | Très élevé | Très élevé |
Les roulements à gorge profonde représentent le choix optimal pour les applications générales combinant des charges modérées, des vitesses variables et une sensibilité aux coûts. Les types de roulements spécialisés offrent des performances supérieures dans des scénarios spécifiques, mais à un coût d'acquisition et d'exploitation nettement plus élevé.
Les roulements rigides à billes sont conformes aux normes internationales strictes en matière de dimensions et de performances, principalement ISO 6 pour les spécifications générales de conception et ISO 286 pour la classification des tolérances. Ces normes garantissent l'interchangeabilité entre les chaînes d'approvisionnement mondiales et permettent aux ingénieurs de spécifier en toute confiance les composants provenant de plusieurs fournisseurs.
Les systèmes de certification de qualité, notamment la conformité de fabrication ISO 9001 et les normes de qualité des roulements ISO 20623, établissent des processus de production cohérents. Des tests réguliers valident que les composants du roulement répondent aux exigences de charge nominale, de précision dimensionnelle et de finition de surface spécifiées.
Les installations de production modernes utilisent l'usinage à commande numérique par ordinateur pour obtenir des géométries de chemins de roulement avec des finitions de surface inférieures à 0,05 micromètres. Les techniques de meulage avancées éliminent les imperfections des matériaux souterrains qui déclenchent des ruptures par fatigue. La vérification de la qualité en cours de processus confirme la conformité dimensionnelle avant que les roulements ne quittent les installations de fabrication.
La purification centrifuge de l'acier élimine les inclusions internes qui concentrent les contraintes sous les charges opérationnelles. Les processus de traitement thermique optimisent la dureté et la ténacité des matériaux, équilibrant la résistance à l’usure et la fragilité. Ces avancées métallurgiques prolongent la durée de vie pratique des roulements bien au-delà des conceptions des générations précédentes.
L'industrie du roulement continue de progresser vers des performances améliorées, une durabilité améliorée et une adaptation aux exigences industrielles en constante évolution. Les conceptions de cages composites légères réduisent les forces centrifuges à des vitesses extrêmes tout en préservant l'intégrité structurelle. Les éléments roulants en céramique des roulements hybrides réduisent la masse et la friction tout en conservant une capacité de charge adéquate pour de nombreuses applications.
Les revêtements lubrifiants solides permettent le fonctionnement des roulements dans des environnements où la graisse et l'huile conventionnelles ne peuvent pas être contenues, particulièrement pertinentes pour les applications aérospatiales et sous vide. Les conceptions de roulements intelligents intégrant des capteurs intégrés permettent une surveillance de l'état qui prédit les besoins de maintenance avant que des pannes ne surviennent, optimisant ainsi la fiabilité des systèmes critiques.
Les considérations de durabilité conduisent au développement de conceptions de roulements nécessitant un remplacement moins fréquent et utilisant des lubrifiants respectueux de l'environnement. Les fabricants s'efforcent d'éliminer les éléments de terres rares des cages à aimants permanents tout en maintenant les normes de performance exigées par les machines modernes.
Un bruit inhabituel de roulement indique généralement une pénétration de contamination ou une lubrification inadéquate. Les particules métalliques circulant à travers les surfaces des chemins de roulement créent des bruits de grincement reconnaissables. Un rinçage systématique avec un lubrifiant propre rétablit parfois le bon fonctionnement si la contamination reste minime. Les roulements grippés ou gravement endommagés nécessitent un remplacement complet.
Une défaillance des roulements avant les intervalles d'entretien prévus suggère des erreurs d'installation, une charge excessive ou des problèmes environnementaux. Un montage incorrect applique des charges excentriques concentrant la pression sur les sections de roulement conçues pour des charges réparties. Un serrage excessif des raccords de montage crée des contraintes internes qui accélèrent la fatigue du matériau. Le respect des tolérances de montage spécifiées empêche ces défaillances induites par l'installation.
Une température du roulement supérieure à la plage de fonctionnement normale indique une augmentation de la friction due à une panne de lubrification ou à une application de charge excessive. L'augmentation de la quantité de lubrifiant ou la mise à niveau vers une graisse ayant une capacité de température plus élevée résout parfois les problèmes. La vérification de l'analyse de charge confirme si les conditions de fonctionnement dépassent les valeurs nominales des roulements.
Les roulements à gorge profonde scellés contiennent des joints permanents emprisonnant le lubrifiant à l'intérieur du roulement et excluant toute contamination externe. Cette conception réduit les besoins de maintenance et fonctionne bien dans les environnements poussiéreux ou humides, mais empêche le réapprovisionnement externe en lubrifiant. Les roulements ouverts permettent une circulation et un refroidissement continus du lubrifiant, mais nécessitent des joints d'étanchéité externes pour empêcher la pénétration de contamination. L'environnement d'application et la capacité de maintenance déterminent la configuration la plus appropriée.
La sélection des roulements commence par le calcul des charges radiales et axiales agissant sur l'arbre. Référez-vous aux tableaux de charges nominales du fabricant de roulements en comparant vos charges calculées aux charges nominales de base publiées. Sélectionnez une taille de roulement où la charge calculée reste inférieure à 50 à 70 pour cent de la charge nominale de base pour garantir des marges de sécurité adéquates sur la durée de vie. Vérifiez que la vitesse de fonctionnement se situe dans les limites de vitesse de lubrification recommandées pour le roulement.
Les roulements à gorge profonde tolèrent un désalignement angulaire limité, généralement d'environ un à trois degrés, en fonction de la taille du roulement et des conditions de charge. Un désalignement excessif concentre les charges des roulements sur des parties limitées du chemin de roulement, accélérant ainsi la rupture par fatigue. Les procédures de montage mettant l'accent sur la concentricité de l'arbre et du boîtier évitent les problèmes de désalignement. La sélection d'accouplement flexible permet un décalage mineur de l'arbre que les roulements ne peuvent pas gérer indépendamment.
Les applications à grande vitesse approchant la vitesse nominale maximale du roulement bénéficient d'une lubrification à l'huile circulant à travers le roulement à des débits contrôlés. L'huile élimine la chaleur générée par la friction des éléments roulants et remplace en permanence le lubrifiant dégradé. La lubrification à la graisse adaptée aux vitesses moyennes génère une chaleur excessive à des vitesses élevées, pouvant potentiellement provoquer le grippage des roulements. Les systèmes de lubrification par brouillard d’huile ou huile-air représentent des solutions avancées pour les applications spécialisées à ultra-haute vitesse.
Les roulements scellés en usine contiennent généralement une lubrification suffisante pour des périodes de service prolongées, généralement plusieurs années dans des conditions de fonctionnement normales. Les intervalles de relubrification dépendent de la température de fonctionnement, des conditions de charge et du cycle de service. Les fabricants précisent généralement les exigences de lubrification dans la documentation du produit. Une fois que les roulements étanches ont épuisé leurs réserves internes de lubrifiant, leur remplacement devient nécessaire car une relubrification directe est impossible sans démontage.
La précharge du roulement fait référence à la compression interne appliquée aux éléments roulants lors du montage. Une précharge appropriée élimine le jeu interne qui autrement permettrait le dérapage et l'indentation du chemin de roulement. Une précharge excessive crée une friction et une chaleur inutiles, tandis qu'une précharge insuffisante permet le glissement des éléments roulants. Les spécifications de montage établissent la précharge correcte grâce à des ajustements contrôlés entre le roulement et l'arbre ou entre le roulement et l'alésage du boîtier.
Les roulements à gorge profonde supportent efficacement les charges radiales mais offrent une capacité de charge axiale limitée par rapport aux roulements à rouleaux coniques. Les roulements de roue automobile nécessitent une résistance importante à la charge axiale pour s'adapter aux forces de freinage et aux charges latérales. Alors que les configurations à gorge profonde fonctionnent dans certaines applications automobiles autres que les roues, les conceptions à rouleaux coniques restent la norme pour le montage des roues en raison de leur capacité axiale supérieure et de leurs capacités de précharge inhérentes.
Conservez les roulements scellés dans leur emballage d'origine dans des environnements secs avec une température stable entre 16 et 35 degrés Celsius. Protégez les roulements de l'humidité, des gaz corrosifs et des fluctuations extrêmes de température qui dégradent les propriétés du lubrifiant. Un stockage prolongé épaissit potentiellement la graisse nécessitant une opération douce lors du démarrage initial. Les roulements ouverts nécessitent des couvercles de protection et un stockage au sec pour éviter la corrosion des surfaces des chemins de roulement.
