Roulements à rouleaux croisés (roulements à rouleaux croisés) Les roulements à rouleaux croisés, également connus sous le nom de roulements à rouleaux croisés, utilisent une structure interne dans laquelle les rouleaux cylindriques sont disposés transversalement à un angle de 90° les uns par rapport aux autres dans des chemins de roulement en forme de V. Des séparateurs ou des entretoises sont placés entre les rouleaux. Cette structure permet à un seul roulement de supporter simultanément des charges dans toutes les directions, y compris les charges radiales, les charges axiales et les moments de renversement. Les roulements se caractérisent par leurs dimensions hors tout minimales (miniaturisation), leur rigidité élevée, leur précision de rotation élevée et leur capacité de charge combinée. Par conséquent, ils sont les mieux adaptés pour : Les articulations ou les pièces rotatives des robots industriels. Pièces rotatives des manipulateurs/mains de robots. Tables rotatives des centres d'usinage. Tables rotatives de précision. Équipement médical. Instruments de mesure. Équipements de fabrication de circuits intégrés et autres applications. Types structurels de roulements à rouleaux croisés Les roulements à rouleaux croisés sont généralement classés en trois formes structurelles : bague extérieure séparable, bague intérieure intégrée. Bague extérieure intégrée, bague intérieure séparable. Les anneaux extérieurs et intérieurs sont intégrés.
1. Structure de type RB (bague extérieure séparable, bague intérieure intégrée) : la bague extérieure est divisée en deux parties, tandis que la bague intérieure est un composant unique et intégré. Application : convient aux applications nécessitant une grande précision de rotation de la bague intérieure.

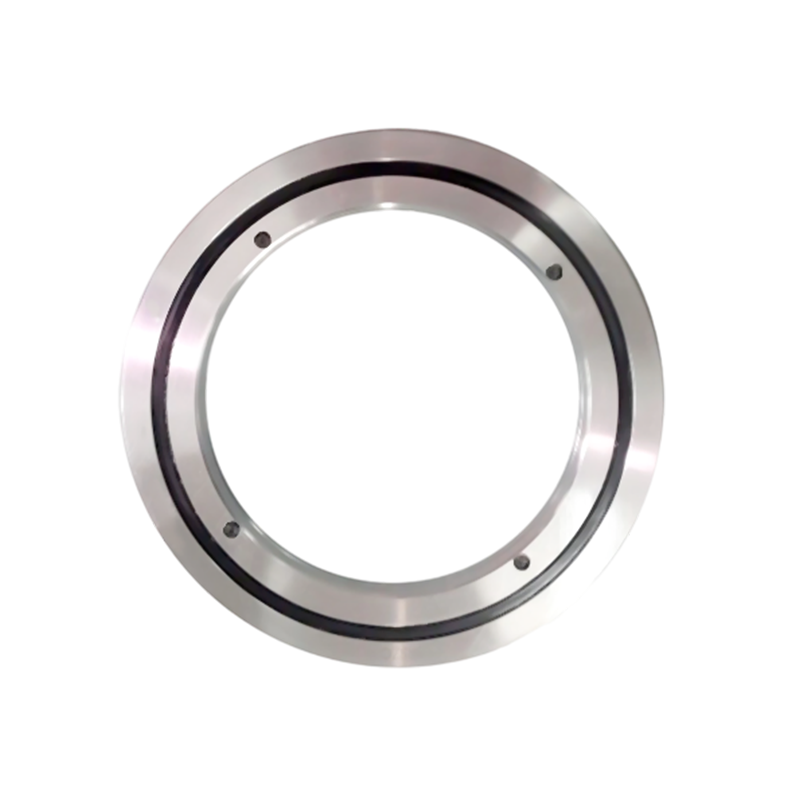

2. Type RE (bague extérieure intégrée, bague intérieure séparable)Structure : a les mêmes dimensions externes que le type RB, mais la bague extérieure est intégrée et la bague intérieure est divisée en deux parties.Application : convient aux applications nécessitant une précision de rotation élevée de la bague extérieure.
3. Type RU (anneaux intérieurs et extérieurs intégrés, avec trous de montage)Structure : les anneaux intérieurs et extérieurs sont intégrés et comportent des trous de montage. Cela élimine le besoin de brides de fixation et de sièges de support, ce qui le rend très pratique à utiliser. Performance : étant donné que les bagues intérieure et extérieure sont intégrées, l'installation a un effet minimal sur les performances, garantissant une précision de rotation et un couple stables. Application : convient aux applications nécessitant une précision de rotation élevée pour les bagues intérieure et extérieure.

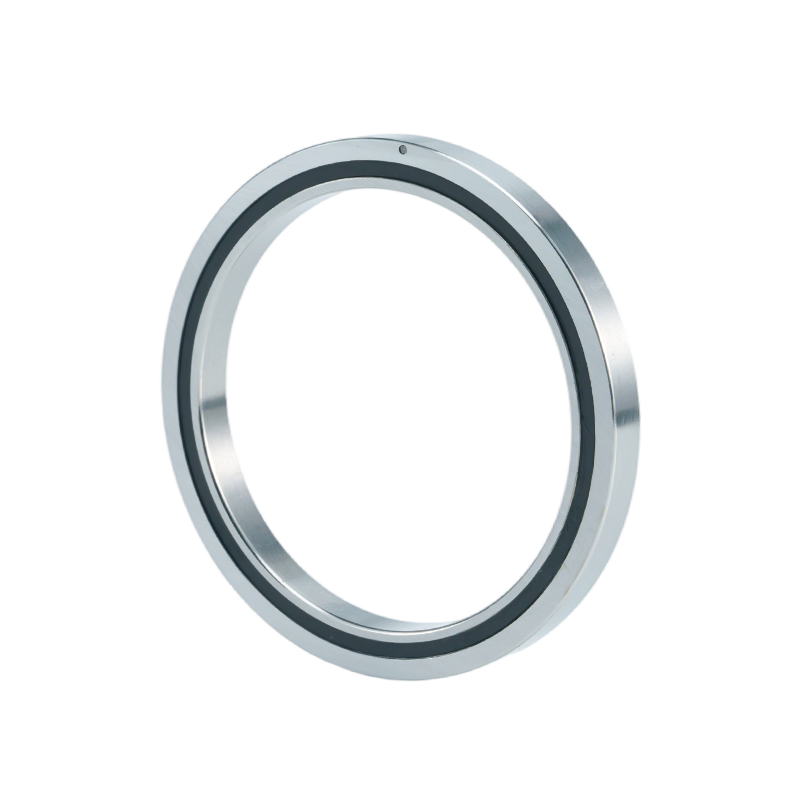

4. Structure de type RA (bague extérieure séparable, bague intérieure intégrée, ultra-mince) : une conception ultra-mince où l'épaisseur des bagues intérieure et extérieure est réduite au maximum. La structure est la même que celle du type RB, avec un anneau extérieur fendu. Application : Convient aux pièces nécessitant une conception légère et compacte, telles que les sections rotatives des robots et des manipulateurs.
5. Structure de type RBH (anneaux intérieurs et extérieurs intégrés, ultra-mince) : conception ultra-mince avec anneaux intérieurs et extérieurs intégrés, mais sans trous de montage. Nécessite une fixation avec des brides et des sièges de support lors de l'installation.Performance : la structure intégrée des deux anneaux empêche la dégradation des performances due à l'installation, garantissant une précision de rotation et un couple stables.Application : convient aux applications nécessitant une petite taille (miniaturisation) tout en conservant une précision de rotation élevée pour les bagues intérieures et extérieures.

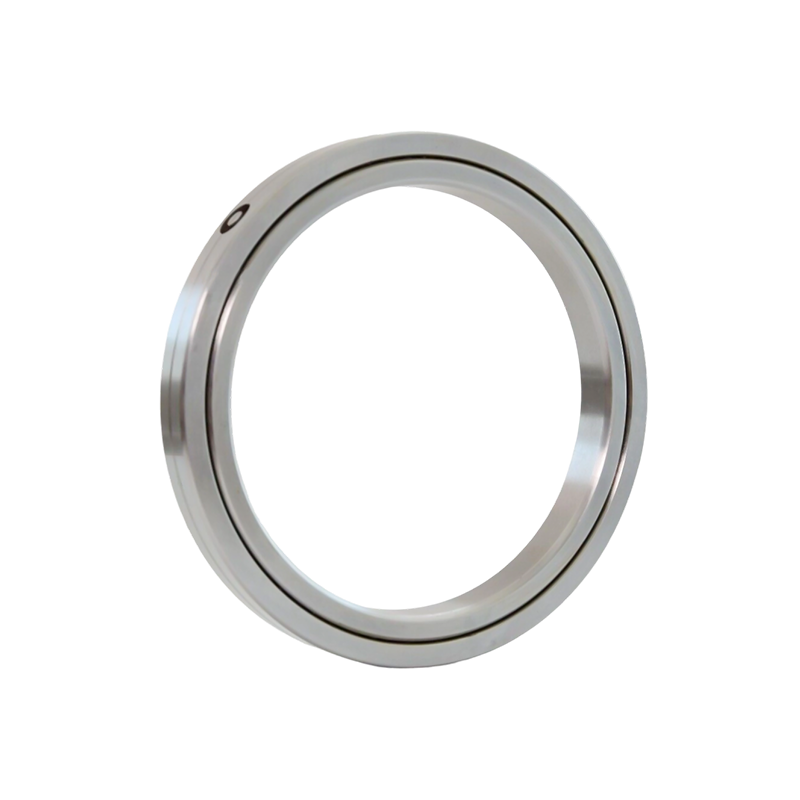

6. Type SX (bague intérieure intégrée, bague extérieure séparable, ultra-mince)Structure : Pour le même diamètre d'arbre, le type SX a une section transversale plus petite que le type RB. En raison de la conception ultra fine, ni les bagues intérieures ni extérieures n'ont de trous de montage, nécessitant une fixation avec des brides et des sièges de roulement lors de l'installation. Application : Convient aux applications où la bague intérieure tourne.

Ingénierer l'avenir du mouvement
À propos de UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Roulement à rouleaux croisés manufacturers and Roulement à rouleaux croisés factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Plus à propos de nous Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    années

    Expérience de l'industrie

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diversité des modèles

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Nombre d'employés

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valeur annuelle des exportations

Ukl Bearing Manufacturing Co.,Ltd
Certificat d'honneur
Actualités
Roulement à rouleaux croisés Industry knowledge

Dans le monde de l’ingénierie de précision, la demande de composants offrant simultanément une rigidité élevée, des conceptions peu encombrantes et une capacité de charge multidirectionnelle n’a jamais été aussi élevée. Roulements à rouleaux croisés sont devenus la référence en matière de mouvements rotatifs hautes performances, en particulier dans les industries où la précision n'est pas négociable.

Que sont les roulements à rouleaux croisés ?

Les roulements à rouleaux croisés sont des roulements à éléments roulants spécialisés dans lesquels les rouleaux cylindriques sont disposés orthogonalement (positionnés à angle droit les uns par rapport aux autres) dans des chemins de roulement en forme de V. Cette configuration « croisée » unique permet à un seul roulement de supporter simultanément des charges radiales, axiales et de moment.

Contrairement aux roulements à billes traditionnels, qui reposent sur un contact ponctuel, les rouleaux cylindriques d'un roulement à rouleaux croisés fournissent contact de ligne . Cela augmente considérablement la surface de contact, ce qui se traduit par une rigidité supérieure et une déformation élastique minimale sous des charges lourdes ou complexes.

Principaux avantages des roulements à rouleaux croisés

  • Haute précision de rotation : La disposition orthogonale réduit l'inclinaison et la friction, garantissant un faux-rond exceptionnellement faible.
  • Rigidité supérieure : Les roulements à rouleaux croisés sont 3 à 4 fois plus rigides que les roulements à billes à contact oblique standards.
  • Encombrement compact : Étant donné qu'un roulement à rouleaux croisés peut remplacer deux roulements traditionnels (comme une combinaison de poussée radiale), il permet une réduction significative de la taille de l'équipement.
  • Installation simplifiée : Les conceptions modernes, telles que celles dotées de trous de montage, permettent un boulonnage direct au boîtier, réduisant ainsi la complexité de l'assemblage.

Comparaison : roulements à rouleaux croisés et roulements traditionnels

Pour vous aider à choisir la bonne solution pour votre équipement, le tableau suivant compare les mesures de performances des roulements à rouleaux croisés avec des alternatives courantes.

Caractéristique Roulements à rouleaux croisés Roulements à billes à gorge profonde Roulements à rouleaux coniques
Direction de charge Moment axial radial Principalement radial Radial Unidirectionnel Axial
Rigidité Ultra-élevé Modéré Élevé
Espace requis Minime (compact) Modéré Grand (nécessite souvent des paires)
Qualité de précision P2/P4/P5 P0/P6 P5/P6
Application principale Robotique, Tables CNC Moteurs, appareils électroménagers Automobile, Industrie Lourde

Applications dans l'industrie moderne

En tant qu'usine professionnelle de roulements en Chine, UKL fournit une assistance technique aux industries mondiales qui nécessitent un mouvement fiable et de haute précision. Notre Roulements à rouleaux croisés sont des éléments essentiels dans :

  1. Robotique industrielle : Utilisé dans les articulations « taille », « épaule » et « coude » des bras robotiques pour garantir un positionnement fluide et précis.
  2. Tables rotatives CNC : Offre la stabilité nécessaire pour l'usinage à grande vitesse et les aléseuses verticales.
  3. Équipement médical : Indispensable pour la rotation de haute précision requise dans les tomodensitomètres et les appareils IRM.
  4. Aérospatiale et défense : Prise en charge des socles radar et des systèmes de suivi par satellite de précision.

Pourquoi choisir UKL Bearing Manufacturing Co., Ltd. ?

En tant qu'entreprise industrielle et commerciale intégrée, UKL Bearing Manufacturing Co., Ltd. se démarque dans le paysage concurrentiel grâce à notre engagement envers la précision et un service flexible.

1. Excellence de la fabrication intégrée

Contrairement à de nombreuses sociétés commerciales, UKL exploite une base de production entièrement modernisée. Nos installations couvrent l’ensemble du cycle de vie de fabrication : Forgeage → Recuit → Tournage → Traitement thermique → Rectification → Assemblage automatisé . Cela nous permet de maintenir un contrôle qualité strict à chaque étape.

2. Normes de haute précision

En tirant parti d'instruments de test avancés, nous produisons des roulements qui atteignent des niveaux de précision de P5, P4 et même P2 . Nos matériaux sont constitués d'acier pour roulements de haute pureté soumis à des processus spécialisés de traitement thermique et à froid pour maximiser la durée de vie en fatigue.

3. Expertise mondiale OEM/ODM

Avec plus 15 ans d'expérience à l'exportation , nous comprenons les nuances du marché mondial. Nous proposons :

  • Réponse rapide : Devis rapides et consultations techniques.
  • Personnalisation : Solutions sur mesure pour les exigences non standard basées sur les dessins du client.
  • Fiabilité éprouvée : Nous sommes fiers de servir nos clients en Europe, en Asie, en Afrique et au Moyen-Orient avec des processus certifiés ISO9001 et ISO14001.

4. Assistance technique et service

Chez UKL, nous ne vendons pas seulement des roulements ; nous apportons des solutions. Notre équipe de plus de 200 professionnels qualifiés offre une assistance technique depuis la confirmation initiale du dessin jusqu'à la maintenance après-vente, garantissant ainsi le fonctionnement optimal de vos machines.

Sélection du bon roulement à rouleaux transversaux

Lorsque vous vous approvisionnez auprès d'une entreprise de fabrication de roulements, tenez compte de ces trois facteurs critiques :

  • Rotation de la bague intérieure/extérieure : Déterminez si la bague intérieure, la bague extérieure ou les deux tourneront, car cela dicte le modèle (par exemple, séries RB, RE ou RU).
  • Autorisation et précharge : Les applications de haute précision nécessitent généralement un jeu négatif (précharge) pour améliorer la rigidité.
  • Environnement : Pour les salles blanches ou les environnements corrosifs, des lubrifiants spéciaux ou des matériaux en acier inoxydable peuvent être nécessaires.

Foire aux questions (FAQ)

1. Quelle série de roulements à rouleaux croisés dois-je choisir : RB, RU ou CRBH ?
Cela dépend de vos besoins de montage. Série RB est idéal pour une précision de rotation élevée de la bague intérieure. série RU comporte des anneaux intégrés avec des trous de montage pour une installation plus facile et un encombrement réduit. Série CRBH offre une grande rigidité pour la rotation de la bague intérieure et extérieure. Chez UKL, nous fournissons des dessins techniques pour toutes les séries afin de garantir un ajustement parfait à votre conception.

2. Un roulement à rouleaux croisés peut-il remplacer plusieurs roulements traditionnels ?
Oui. Grâce à la conception du chemin de roulement en V, un seul roulement à rouleaux croisés gère simultanément les charges radiales, axiales et de moment. Cela vous permet de remplacer une configuration à double roulement, réduisant ainsi les coûts d'espace, de poids et d'assemblage tout en conservant une rigidité supérieure.

3. Comment UKL garantit-elle les qualités de précision P4 ou P2 ?
Nous contrôlons l'ensemble du processus en interne dans notre usine de Wuxi, du forgeage et du traitement thermique spécialisé à la rectification de précision CNC. Chaque roulement est soumis à une inspection à 100 % du bruit, des vibrations et du jeu à l'aide d'instruments de test avancés, garantissant ainsi que nous répondons aux exigences exceptionnellement élevées des industries mondiales.

4. Proposez-vous une personnalisation pour les applications non standard ?
Avec 15 ans d’expérience OEM/ODM, la personnalisation est notre force. Que vous ayez besoin de dimensions spécifiques, de matériaux en acier inoxydable ou de lubrifiants spécialisés pour les environnements sous vide ou à haute température, UKL propose une R&D et une fabrication sur mesure pour répondre exactement à vos spécifications.

5. Quel est le délai de livraison typique pour les commandes internationales ?
Les modèles standards sont souvent en stock et prêts à être expédiés dans les 7-10 jours . Pour une production personnalisée ou à grande échelle, notre chaîne d'approvisionnement intégrée livre généralement dans les délais 30-45 jours . Nous accordons la priorité à des délais de réponse rapides pour accompagner nos clients en Europe, en Asie et au Moyen-Orient.
