Guide d'installation des roulements à rouleaux croisés : principes et bonnes pratiques
Quels sont les principes essentiels et les meilleures pratiques pour l'installation de roulements à rouleaux croisés afin de garantir des performances, une précision et une durée de vie optimales dans les applications industrielles à forte demande ?
Les roulements à rouleaux croisés représentent une classe distincte de composants de précision conçus pour supporter simultanément des charges radiales, axiales et de moment combinés. Leur configuration unique (rouleaux cylindriques disposés avec leurs axes alternativement croisés à 90° dans des chemins de roulement en forme de V) permet une rigidité et une précision de rotation exceptionnelles dans un encombrement compact. Parmi les variantes les plus largement adoptées dans les applications compactes et légères figurent le Roulement RAU6008 , le roulement RAU7008 et le roulement RAU8008, qui appartiennent à la série RAU caractérisé par une géométrie en coupe transversale ultra-mince.
Une installation correcte est le facteur le plus important pour déterminer si un roulement à rouleaux croisés délivre tout son potentiel de performance ou s'il subit une dégradation prématurée.
Préparation avant l'installation
L'installation doit être effectuée dans un environnement sec et propre pour éviter toute contamination. Tous les composants concernés (boîtiers de roulement, arbres et pièces associées) doivent obligatoirement être nettoyés en profondeur pour éliminer la saleté, les résidus d'huile et les bavures métalliques. L'inspection doit vérifier que les surfaces utilisées respectent les tolérances spécifiées en matière de planéité, de perpendiculaire, de rondeur et de cylindricité, car ces attributs géométriques influencent directement la précision de l'assemblage et empêchent les concentrations de contraintes dues aux charges excentriques.
Pour les roulements à rouleaux croisés de type fendu, les vis de retenue qui empêchent la séparation pendant le transport doivent être desserrées avant l'installation. Si la bague intérieure ou extérieure fendue présente un désalignement circonférentiel au niveau du joint, une correction à l'aide d'un marteau en plastique est recommandée avant l'insertion.
Procédure d'installation
En raison de leur construction à section mince, les roulements à rouleaux croisés sont susceptibles de basculer lors de leur insertion dans des boîtiers ou sur des arbres. Pour éviter cela, le roulement doit être maintenu dans une orientation parfaitement horizontale tout au long du processus d'insertion. À l'aide d'un maillet en plastique ou en résine, tapez simultanément sur le roulement sur sa circonférence, en frappant la bague intérieure lors de l'insertion sur un arbre et la bague extérieure lors de l'insertion dans un boîtier, tout en l'avançant progressivement. Continuez jusqu'à ce qu'une confirmation sonore indique un contact complet avec l'épaule de référence.
Pour les applications d'ajustement serré avec une interférence modeste, un manchon et un marteau peuvent être utilisés pour appliquer une pression uniforme sur la face d'extrémité de la bague. Pour les interférences les plus importantes, les méthodes de dilatation thermique (bain d'huile ou chauffage par induction entre 80 °C et 100 °C, sans dépasser 120 °C) sont préférables. Le refroidissement nécessite ultérieurement une fixation sécurisée avec des écrous ou des moyens équivalents pour empêcher le développement d'un jeu axial dû à la contraction.
Montage sur bride et serrage des boulons
La bride de montage doit d'abord être positionnée sur le roulement et doucement basculée pour aligner les trous de boulons. Insérez les boulons manuellement pour confirmer l'engagement du filetage sans obstruction. Le serrage doit se dérouler en trois à quatre étapes incrémentielles, en suivant une séquence diagonale pour assurer une répartition uniforme de la charge. Lors de la fixation des bagues intérieures ou extérieures fendues, faites pivoter la contrepartie intégrale d'environ 90° entre chaque passe de serrage (quatre à cinq rotations) pour corriger tout désalignement du joint. Utilisez une clé dynamométrique pour atteindre les valeurs spécifiées ; pour les boîtiers et les brides en acier, tableaux de couples standard de référence adaptés sur les boulons.
Considérations sur la structure de support et la conception des mariées
Les roulements à rouleaux croisés sont des structures à section mince ; par conséquent, la rigidité des boîtiers de support et des brides de serrage exige une conception minutieuse. Une rigidité insuffisante empêche un serrage uniforme des bagues fendues, permettant une déformation sous des charges de moment et entraînant un contact irrégulier des rouleaux, une condition qui dégrade considérablement les performances des roulements.
En tant que référence de conception, l’épaisseur de la paroi du boîtier ne doit pas être inférieure à 60 % de la hauteur de la section transversale du roulement. L'épaisseur de la bride est généralement spécifiée dans une plage de 0,5 à 1,2 fois la largeur du roulement. Un jeu d'environ 0,5 mm entre les composants de la mariée est standard. Pour les applications exigeant une précision d'assemblage élevée, la conception de la mariée avec une configuration étagée et l'ajustement de la hauteur de l'étape par meulage de surface permettent un contrôle précis de la force de serrage. Pour les brides en acier, une interférence de 0,02 à 0,05 mm est généralement recommandée.
Orientation et positionnement de la zone de charge
Les roulements de la série RAU comportent un trou de chargement des rouleaux sur la bague extérieure, scellé par un bouchon. Lors de l'installation, assurez-vous que cette position du connecteur ne coïncide pas avec la zone de charge maximale. De même, pour les roulements dotés de bagues extérieures fendues, le joint fendu doit être orienté à l'opposé de la direction principale de la charge. Le respect de ces principes d'orientation minimise les concentrations de contraintes et optimise la répartition de la charge sur l'ensemble des rouleaux.
Vérification post-installation
Après l'assemblage, faites tourner manuellement l'arbre ou le boîtier pour confirmer le bon fonctionnement. Passez à un fonctionnement motorisé à vide et à basse vitesse, en augmentant progressivement la vitesse et la charge tout en surveillant les bruits anormaux, les vibrations ou l'augmentation de la température. Toute anomalie justifie un arrêt immédiat et une enquête avant la mise en service.
Présentation du produit de la série RAU

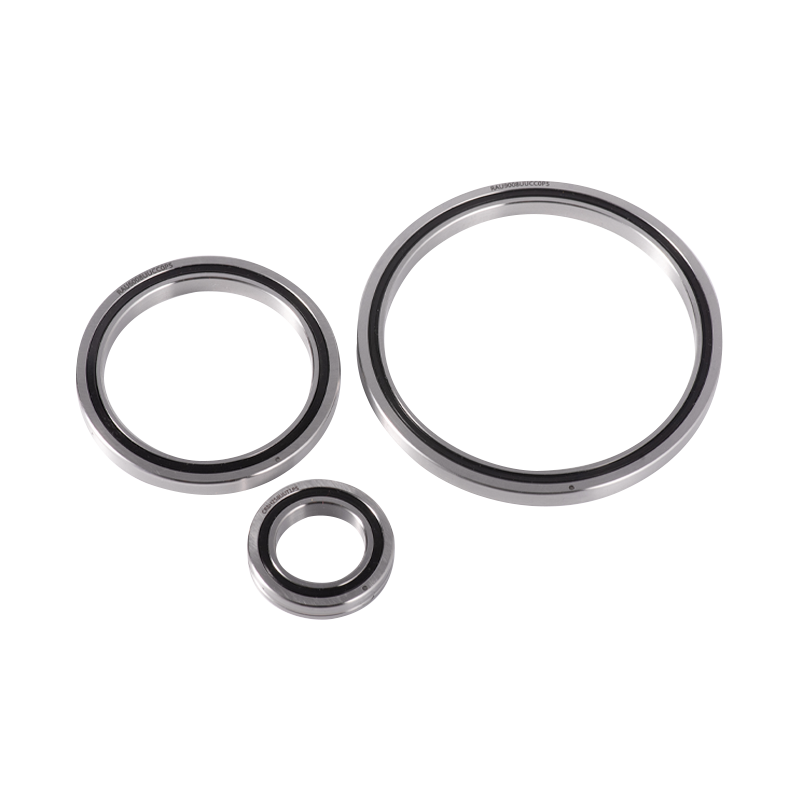

La série RAU représente une variante ultra-compacte des roulements à rouleaux croisés, obtenue en minimisant l'épaisseur des bagues intérieure et extérieure à la limite pratique. Cette conception est optimale pour les applications sensibles au poids et limitées en espace, notamment les articulations de robots industriels, les tables rotatives de précision, les moteurs à entraînement direct, les instruments médicaux et les centres d'usinage CNC. Les roulements de la série RAU comportent une structure de bague intérieure et extérieure intégrée compatible avec la rotation des bagues intérieure et extérieure.

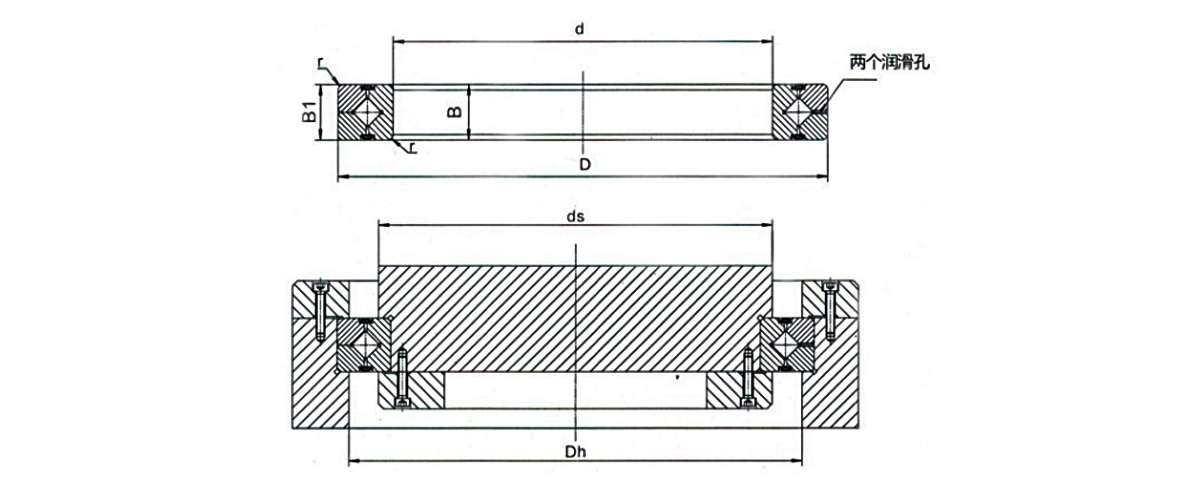

RAU6008, RAU7008 et Roulement RAU8008 Spécifications
| Paramètre | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Diamètre d'alésage (d) | 60 millimètres | 70 millimètres | 80 millimètres |
| Diamètre extérieur (D) | 76 millimètres | 86 millimètres | 96 millimètres |
| Diamètre du cercle primitif du rouleau (dp) | 67 millimètres | 77 millimètres | 87 millimètres |
| Largeur (B) | 8 mm | 8 mm | 8 mm |
| Hauteur des épaules (ds / Dh) | 63,5mm / 70,5mm | 73,5mm / 80,5mm | 83,5 mm / 90,5 mm |
| Capacité de charge dynamique (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Charge statique nominale (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| Messe | 0,09kg | 0,10kg | 0,11kg |
| Matériel | Acier à roulements en chrome à haute teneur en carbone GCr15 (trempé à cœur) | Acier à roulements en chrome à haute teneur en carbone GCr15 (trempé à cœur) | Acier à roulements en chrome à haute teneur en carbone GCr15 (trempé à cœur) |
| Cours de précision disponibles | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Options de dégagement radial | CC0 (préchargé), C0 (léger jeu) | CC0 (préchargé), C0 (léger jeu) | CC0 (préchargé), C0 (léger jeu) |
| Options de joints | Type ouvert (standard); UU (joint double lèvre des deux côtés) | Type ouvert (standard); UU (joint double lèvre des deux côtés) | Type ouvert (standard); UU (joint double lèvre des deux côtés) |
En tant qu'usine professionnelle de roulements et entreprise de fabrication de roulements en Chine, UKL Bearing Manufacturing Co., Ltd. (Wuxi) se spécialise dans les solutions de roulements hautes performances, offrant un support technique aux industries mondiales ayant des exigences exceptionnellement élevées en matière de précision et de fiabilité. Les installations d'UKL couvrent l'ensemble du processus de fabrication (forgeage, recuit, tournage, traitement thermique, meulage et assemblage automatisé) avec le soutien d'une équipe de plus de 200 professionnels qualifiés. UKL fabrique le roulement RAU6008, Roulement RAU7008 , et RAU8008 selon des spécifications précises, avec des capacités s'étendant à des solutions personnalisées pour des applications spécialisées. UKL propose également des conseils techniques sur les meilleures pratiques d'installation pour garantir des performances optimales des roulements. UKL maintient une gestion rigoureuse de la qualité tout au long de la production.
FAQ
Q1 : Quelle est l’erreur la plus courante commise lors de l’installation de roulements à rouleaux croisés ?
Attention portée insuffisante à la nature de la section mince de ces roulements, entraînant une inclinaison lors de l'insertion. Maintenez toujours une orientation horizontale parfaite et utilisez un tapotement régulier et doux avec un maillet en plastique pour faire avancer progressivement le roulement.
Q2 : Pourquoi l’ordre des couples de serrage des boulons est-il important pour l’installation des roulements de la série RAU ?
Le serrage diagonal en plusieurs étapes assure une répartition uniforme de la force de serrage sur les bagues brisées, ainsi toute déformation localisée qui compromettrait la précision de rotation et la durée de vie des roulements.
Q3 : Le roulement RAU6008, le roulement RAU7008 et le roulement RAU8008 peuvent-ils être utilisés de manière interchangeable ?
Non. Ces roulements ont des diamètres d'alésage distincts (respectivement 60 mm, 70 mm et 80 mm) et des diamètres extérieurs correspondants. La sélection doit correspondre aux dimensions spécifiques de l'arbre et du boîtier de l'application.
Q4 : Quelle lubrification est recommandée pour les roulements à rouleaux croisés de la série RAU ?
La lubrification à la graisse est standard pour la plupart des applications, bien que la lubrification à l'huile soit également acceptable. Le choix de la vitesse de fonctionnement, de la température et des conditions environnementales. Les variantes scellées (UU) retiennent le lubrifiant plus efficacement dans les environnements contaminés.
Q5 : Comment puis-je vérifier qu'un roulement à rouleaux croisés a été correctement installé ?
Effectuez une vérification manuelle de la rotation suivie d'un fonctionnement électrique à vide et à basse vitesse. Augmentez progressivement la vitesse et la charge tout en surveillant les bruits anormaux, les vibrations ou l'augmentation de la température. Toute irrégularité indique des problèmes d'installation potentiels nécessitant une enquête.
