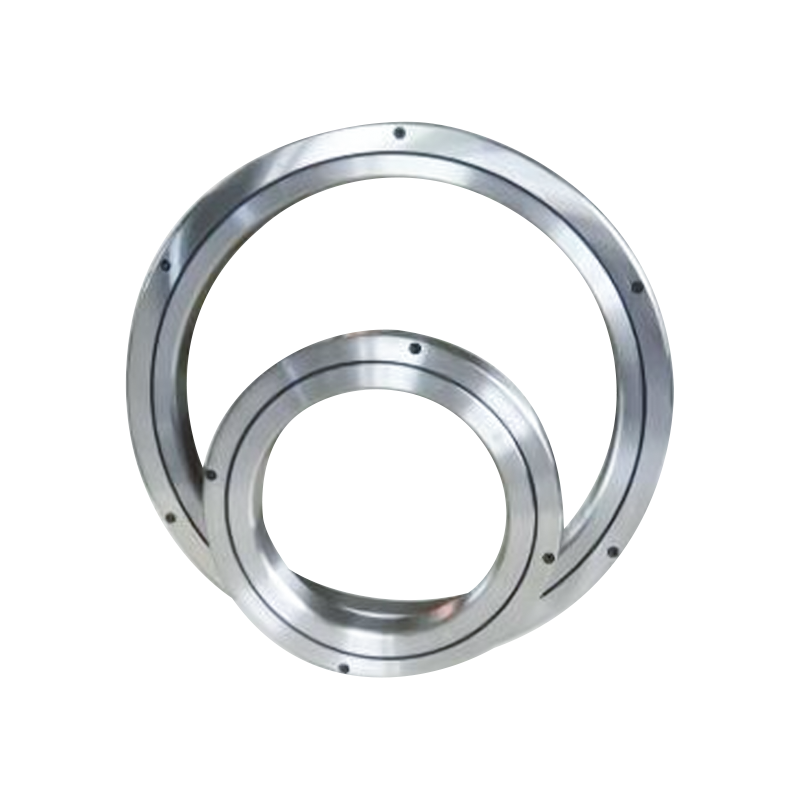

Roulement à rouleaux croisés de précision RB

Les roulements à rouleaux croisés de type RB (bague intérieure intégrée, bague extérieure fendue) utilisent une conception structurelle spéciale composée de deux jeux de rouleaux croisés, chaque jeu étant décalé de 90 degrés. Cette structure confère au roulement de type RB une rigidité et une capacité portante élevées lorsqu'il est soumis à des moments radiaux, axiaux et d'inclinaison. Simultanément, la disposition croisée des rouleaux utilise efficacement l'espace interne du roulement, ce qui rend le roulement de type RB plus compact.

Contact Us Contactez-nous
PRÉV：Roulement de précision haute vitesse YRTS SUIVANT：Roulement à rouleaux cylindriques croisés RE
  • Descriptif
  • Spécifications
  • Contactez-nous

Caractéristiques du roulement :
1. Haute précision : La précision peut atteindre les grades P4 et P2 ;
2. Haute rigidité : Cette série de roulements a tous une précharge ;
3. Capacité de charge élevée : Peut résister aux charges axiales, aux charges radiales et aux charges de renversement ;
4. Taille compacte : La petite taille du roulement permet d'économiser de l'espace dans la machine hôte.

Avantages des roulements à rouleaux croisés de précision RB par rapport aux roulements traditionnels :
1. Aspects structurels : La structure des roulements à rouleaux croisés de précision RB est beaucoup plus simple que celle des roulements traditionnels. Grâce à plusieurs rangées d'éléments roulants cylindriques, une capacité de charge axiale et radiale et un moment de renversement considérables peuvent être obtenus, ce qui donne lieu à une structure beaucoup plus simple.
Les roulements traditionnels nécessitent plusieurs jeux disposés séquentiellement pour obtenir le même effet, ce qui simplifie grandement la conception et l'assemblage. La structure de roulement d'orientation combinée à trois rangées de rouleaux et la structure de chemin de roulement à une rangée de roulements à rouleaux croisés nécessitent beaucoup moins d'espace et sont beaucoup plus faciles à assembler que les roulements traditionnels.
2.Installation : Les roulements à rouleaux croisés des séries RU, XU et XSU comportent également des trous de montage, permettant une installation et des performances comparables.
3. Entretien : Les roulements à rouleaux croisés sont conçus avec des trous et des rainures de lubrification, facilitant la lubrification. Ils utilisent de la graisse de qualité aéronautique, réduisant ainsi le besoin de changements de graisse fréquents et garantissant la stabilité et la durée de vie des roulements.

Applications :
Les roulements de type RB sont largement utilisés dans les machines-outils, les machines industrielles, les robots et les équipements d'automatisation. Ils peuvent résister à une rotation à grande vitesse et à des charges complexes tout en conservant une précision et une rigidité élevées. Les roulements de type RB sont donc particulièrement adaptés aux équipements nécessitant un positionnement et une stabilité de haute précision, tels que les tables de travail et les mécanismes articulés.

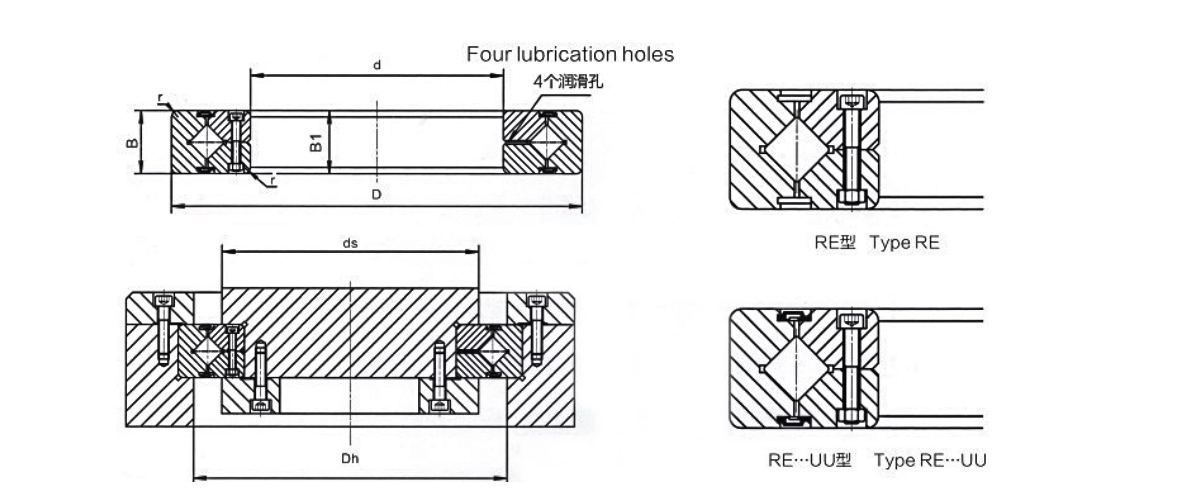

Type de roulement Dimensionss Taille d'épaule Charge de base (radiale) Poids
Diamètre intérieur Diamètre extérieur Diamètre de pas de rouleau Hauteur Chanfrein Cr Cor
d D Dpw B B1 rmin ds DH KN KN kilos
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Type de roulement Dimensionss Taille d'épaule Charge de base radiale Poids
Diamètre Irmer Diamètre extérieur Diamètre de pas de rouleau Hauteur Chanfrein Cr Cor
d D Dpw B B1 Rmin ds DH KN KN kilos
RF 14016 140 175 160 16 1 147 162 25.9 50.1 1
RF 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RF 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RF 15030 150 230 192 30 1.5 173 210 100 156 5.3
RF 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RF 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RF 18025 180 240 210 25 1.5 195 225 84 143 3.44
RF 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RF 20025 200 260 230 25 2 215 245 84.2 157 4
RF 20030 200 280 240 30 2 221 258 114 200 6.7
RF 20035 200 295 247.7 35 2 225 270 151 252 9.6
RF 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RF 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RF 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RF 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RF 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RF 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RF 30035 300 395 345 35 2.5 322 368 183 367 13.4
RF 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RF 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RE 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RF 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
RF 50040 500 600 548.8 40 2.5 526 572 239 607 26
RF 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
