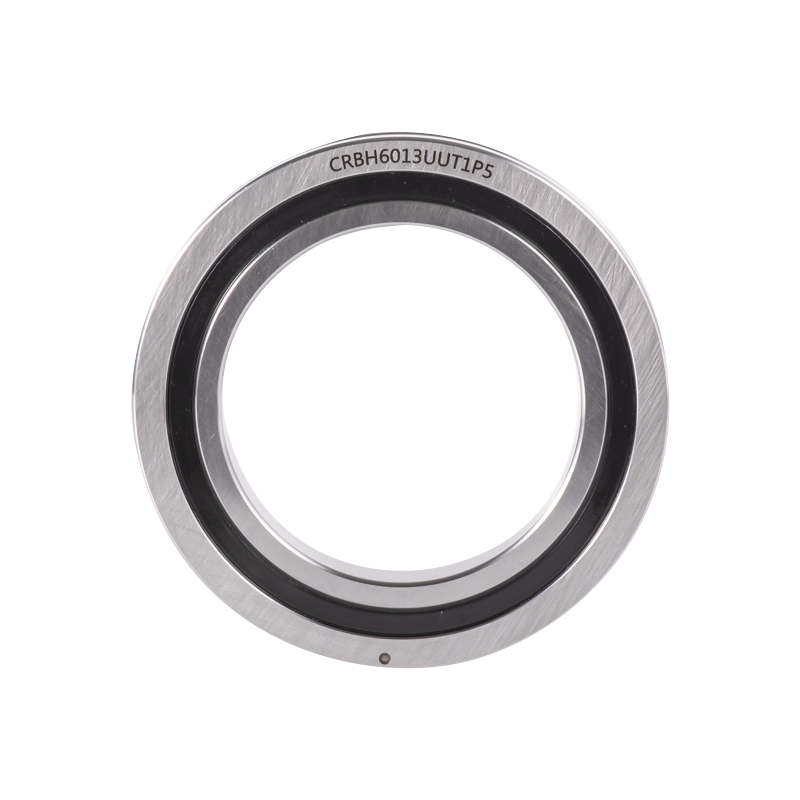

Roulement de précision ultra fin CRBH

Le roulement de précision ultra fin CRBH est une version ultra fine du type RU, offrant une rigidité et une précision élevées. Ce modèle ne dispose pas de trous de montage sur les bagues intérieure et extérieure, ce qui nécessite des brides et des sièges de support pour l'installation. Le roulement se compose d'une bague extérieure, d'une bague intérieure et de blocs de protection roulants en plastique. La bague extérieure présente un motif en grille et est fixée par trois anneaux de serrage, adaptés aux applications où la bague intérieure tourne.

Contact Us Contactez-nous
PRÉV：Roulement à rouleaux croisés minces RA SUIVANT：Roulement de précision à profil fin SX
  • Descriptif
  • Spécifications
  • Contactez-nous

Avantages des roulements
1. Haute rigidité et haute précision : Les rouleaux cylindriques disposés orthogonalement entre les bagues intérieure et extérieure améliorent la rigidité et la précision de fonctionnement.
2. Conception du séparateur : Des séparateurs sont installés entre les rouleaux pour assurer une rotation fluide.
3. Installation facile : Les trous de montage sur les anneaux intérieurs et extérieurs facilitent une installation rapide dans l'équipement.
4. Options de type ouvert et scellé : Les roulements scellés sont équipés de joints spéciaux en caoutchouc synthétique pour une protection supplémentaire.

Points de vente
Fin et haute précision : Précision jusqu'à P2 et P4, adaptée aux applications rotatives de haute précision.
Conception à section transversale fine : Rigidité considérablement améliorée par rapport aux roulements traditionnels.

Applications
Les roulements de type CRBH conviennent aux applications nécessitant de petites dimensions transversales et une rotation de haute précision, telles que les tables rotatives de précision, les joints rotatifs de bras robotisés, les dispositifs médicaux et les instruments de mesure.

Comparaison des avantages
Par rapport aux roulements à billes, les roulements de type CRBH améliorent considérablement la rigidité grâce à la structure de contact linéaire des rouleaux cylindriques. Par rapport aux roulements à billes à contact oblique à double rangée, sa conception à section plus petite augmente la rigidité de 3 à 4 fois, répondant ainsi à des exigences de performances plus élevées.

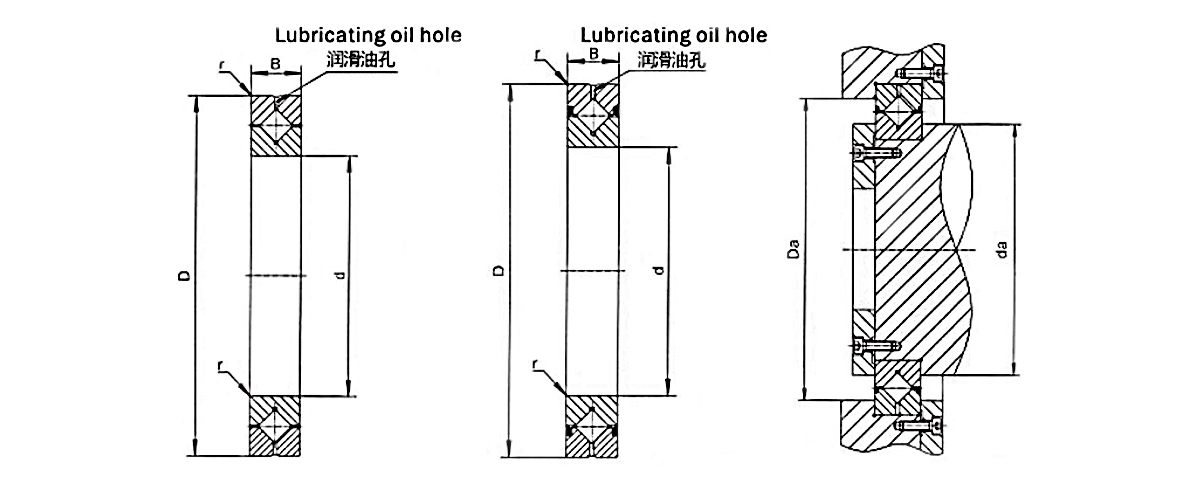

Type de roulement Dimensions Taille d'épaule Indice de charge de base (rad Poids
Diamètre intérieur Diamètre extérieur Élevé Chanfrein Cr Cor
d D B Rmin papa Da KN KN kilos
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH4010A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH4510A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH 6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH  9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH10020A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH15025A 150 210 25 1 162 198 84.3 138 3.16
CRBH20025A 200 260 25 1 212 248 92.3 169 4
CRBH22025A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH24025A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH25025A 250 310 25 1.5 262 298 102 207 4.97
CRBH25030A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH25040A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
