Roulement de platine de précision YRT

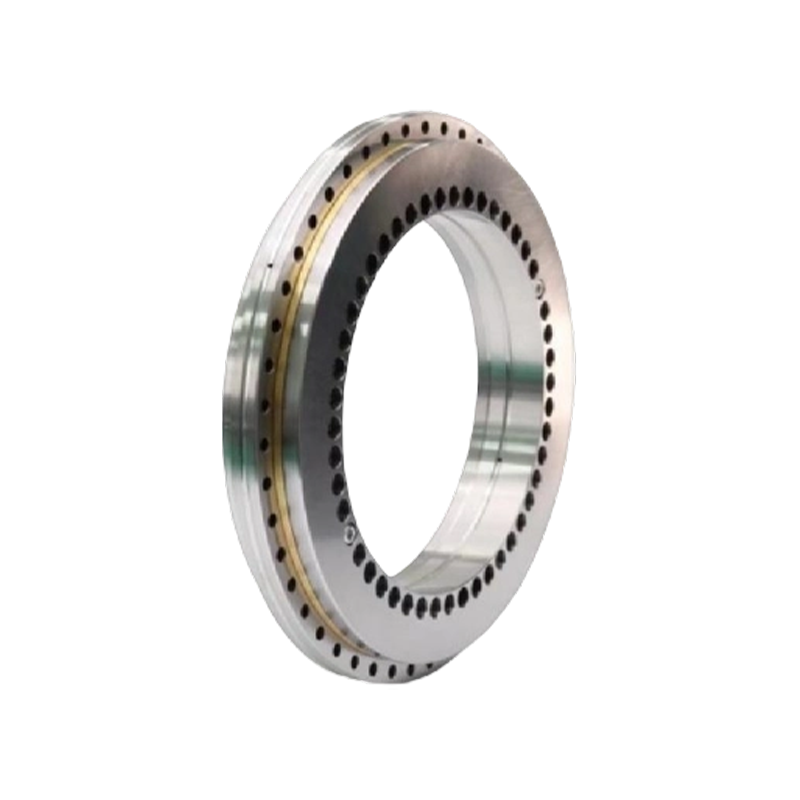

Le roulement de plateau tournant de précision YRT se compose d'un anneau de boîtier de poussée/radial, d'un anneau d'arbre de poussée/radial, d'une rondelle de butée, de deux ensembles de cage à aiguilles et d'un ensemble de rouleaux cylindriques radiaux. La bague de boîtier et la bague d'arbre sont dotées de trous de vis de montage uniformément répartis. Ce type de roulement présente une capacité de charge axiale et radiale élevée, une rigidité élevée et une très haute précision.

Contact Us Contactez-nous
PRÉCÉDENT :Aucun produit précédent SUIVANT :Roulement de mesure d'angle YRTM
  • Description
  • Spécifications
  • Contactez-nous

Caractéristiques des roulements de table rotative YRT :
1. Roulement combiné :
Les roulements YRT sont des roulements combinés, intégrant les fonctions de roulements radiaux et de butée. Ils peuvent résister simultanément à des charges radiales et axiales provenant de différentes directions et peuvent également résister à un couple.
2. Haute précision :
Les roulements YRT ont généralement une très haute précision, permettant une rotation et un positionnement précis.
3. Rigidité :
Les roulements YRT ont une rigidité élevée, maintenant la stabilité dans des conditions de charge élevée. Les applications nécessitant de lourdes charges de travail garantissent la fiabilité des roulements sous des charges élevées.
4. Capacité de couple élevée :
Les roulements YRT sont conçus pour résister à des charges de couple élevées, cruciales pour les applications nécessitant une rotation et une transmission de couple élevée.
5. Installation et entretien faciles :
Les roulements YRT ont généralement une structure simple, facilitant l'installation et la maintenance. Cela contribue à la fiabilité des roulements à long terme.

Domaines d'application :
Les roulements YRT sont largement utilisés dans divers domaines, notamment les bras robotiques industriels, les machines-outils, les équipements d'impression, les dispositifs médicaux et les équipements aérospatiaux. Leur polyvalence et leurs hautes performances en font un choix privilégié pour de nombreuses applications d'ingénierie.

Précautions d'utilisation des roulements de plateau tournant YRT :
1. Gardez le roulement et ses environs propres
Même les particules de poussière microscopiques peuvent avoir un impact négatif sur les roulements.
2. Utiliser avec précaution
De forts impacts lors de l'utilisation peuvent provoquer des rayures et des empreintes, conduisant à des accidents.
3. Utilisez des outils appropriés
Évitez de remplacer les outils existants ; utilisez uniquement des outils appropriés.
4. Soyez conscient de la corrosion des roulements
La sueur sur vos mains peut provoquer de la rouille pendant le fonctionnement, alors assurez-vous d'utiliser des mains propres et de porter des gants si possible.

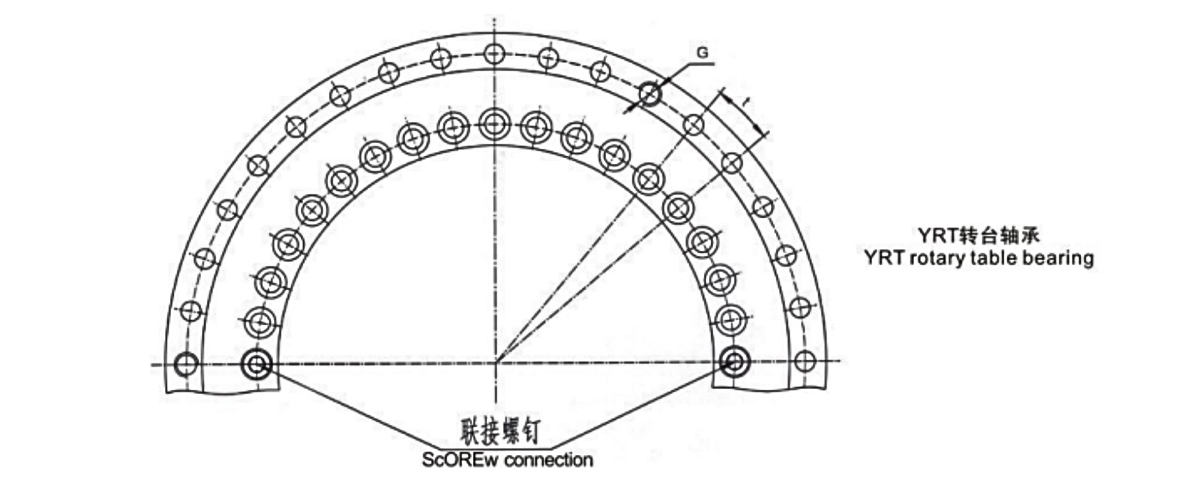

Vis
connexion
QTÉ 		Se connecter
trous de vis 		Emplacement
t 		Serrage
couple
de vis 		Charge nominale de base Vitesse limitée Friction
moment 		Poids Type de roulement
Axiale Radiale
Dynamique Statique Dynamique Statique
Maman Ca Cacao Cr Cor Lubrification à la graisse
G QTÉ QTÉXt Nm KN tr/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

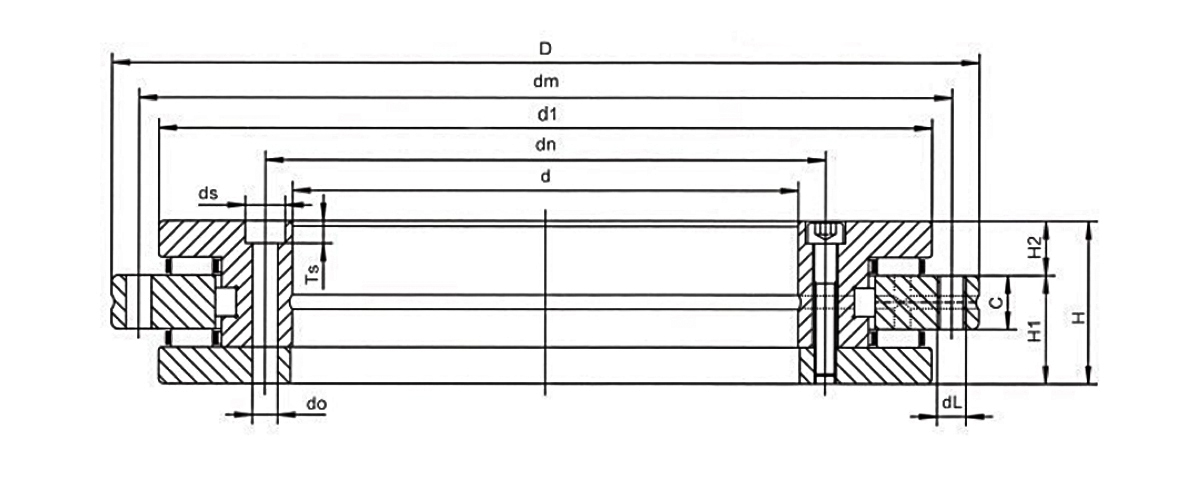

Type de roulement Dimension globale Les trous de fixation
d D H H1 H2 C d1 DN dm Bague intérieure Anneau extérieur
Unité : mm faire ds Ts QTÉ dL QTÉ
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
