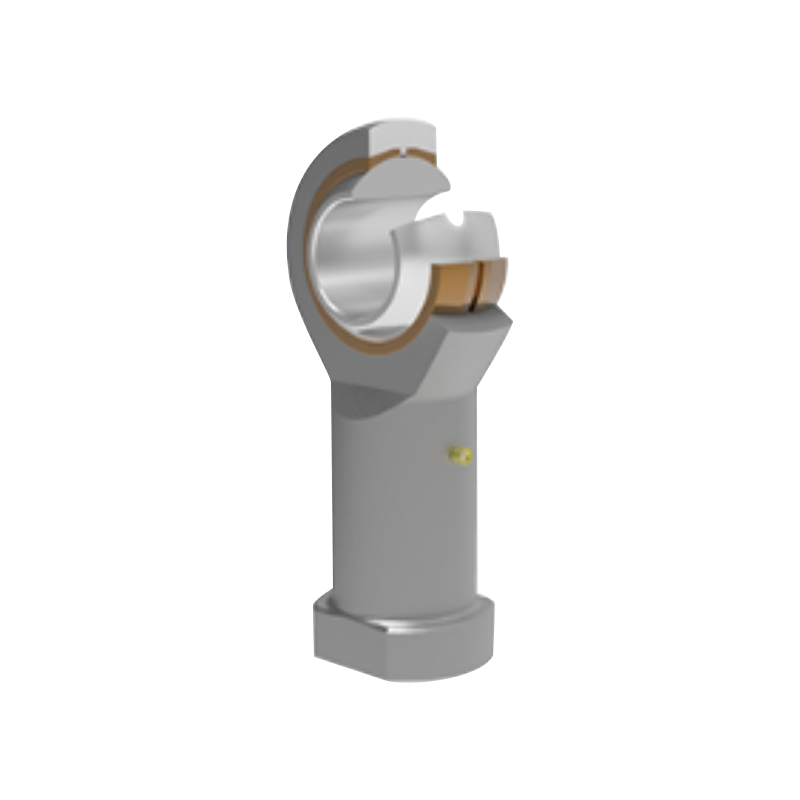

Roulement d'extrémité de tige de précision revêtu de zinc SIZP

Les rotules à rotule de la série SIZP sont fabriquées en acier au carbone avec une finition galvanisée, offrant une excellente résistance à la corrosion. Les surfaces coulissantes sont équipées de revêtements en bronze, améliorant considérablement la résistance à l'usure et la durée de vie. La bague intérieure est en acier à roulement à haute résistance, trempé et chromé dur, offrant une dureté et une durabilité supérieures. À l'exception des modèles avec un diamètre d'alésage inférieur à 6,35 mm, tous les autres modèles prennent en charge la lubrification des coupelles pour garantir un fonctionnement efficace à long terme.

Contactez-nous

PRÉV：Roulement à haute rigidité compatible avec la lubrification SABP SUIVANT：Roulement de joint d'extrémité de tige SAZP

Descriptif
Spécifications
Contactez-nous

Plage de température
Convient aux températures de -50 ℃ à 150 ℃, adaptable à diverses conditions environnementales extrêmes.

Instructions de lubrification
·Les modèles avec un diamètre d'alésage inférieur à 6,35 mm ne sont pas lubrifiés.
·Pour les autres modèles, la lubrification des coupelles est prise en charge pour réduire la friction et prolonger la durée de vie.

Options de personnalisation
·Des rotules à rotule avec différentes précisions de filetage peuvent être fournies selon les exigences du client pour garantir que les exigences de précision répondent à des applications spécifiques.
·L'acier inoxydable peut être utilisé pour le corps de l'embout de tige et la bague intérieure, adapté aux environnements hautement corrosifs. Le numéro de modèle est marqué d'un « X », par exemple SIZP…S/X.

Marquage du filetage à gauche
Si une version avec filetage à gauche est requise, le numéro de modèle doit être marqué par « L » ou « LH ». Par exemple : SILZP12S 1/2-20UNF-2B LH, pour garantir une identification précise.

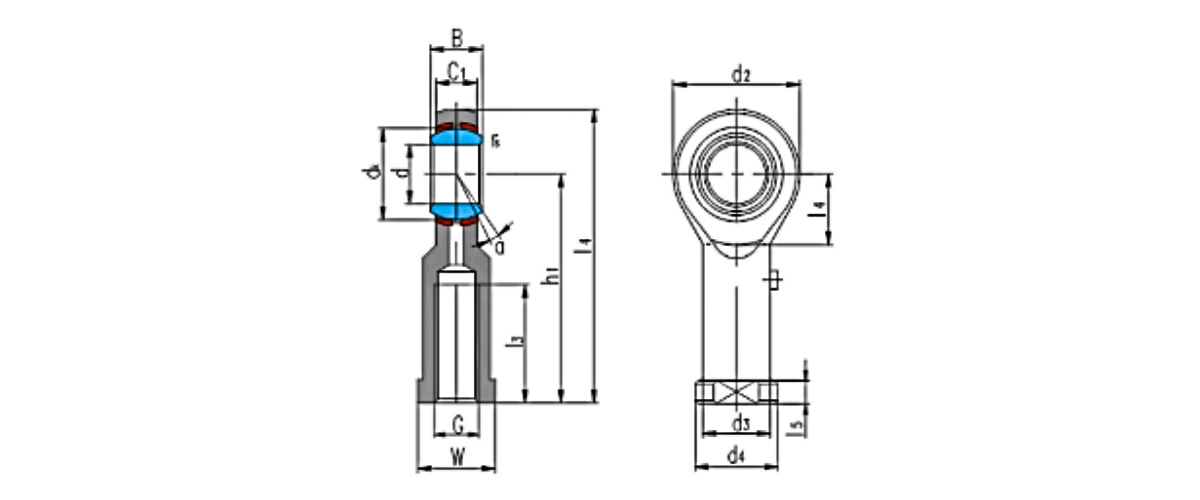

Roulement numéro	Dimensions mm/pouce																Indices de charge kN		Poids kilos
Roulement numéro	d	B	dₖ	C₁ maximum	d₂	G UNF-2B	h₁	je₃ min	je₄	je₅	je₇	W	d₃	d₄	rₛ min	α° ≈	Dynamique	Statique	Poids kilos
TAILLE4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
TAILLE4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
TAILLE6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
TAILLE6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	16/05-24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	16/05-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
TAILLE11S	11.11	14.27	20.62	11.1	28.58	16/07-20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
TAILLE11S	0.4375	0.562	0.812	0.437	1.125	16/07-20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
TAILLE12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
TAILLE12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
TAILLE15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
TAILLE15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
TAILLE19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
TAILLE19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
TAILLE25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
TAILLE25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
