Les articulations des robots fonctionnent sous une combinaison unique de contraintes. Ils doivent être légers, mais suffisamment rigides pour résister à la déformation sous charge. Ils doivent tourner avec une précision au micron, tout en survivant à des milliers de cycles par jour. Et ils doivent gérer simultanément des charges radiales, axiales et de moment, souvent dans un espace au sol ne dépassant pas quelques centimètres. C'est ici Roulement RB2508 entre dans l’image.

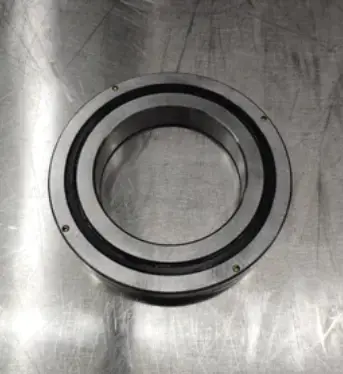

En tant que roulement à rouleaux croisés à section mince mesurant un alésage de 25 mm, un diamètre extérieur de 41 millimètres et une largeur de seulement 8 mm, le RB2508 est conçu exactement pour ce type d'application haute densité et à enjeux élevés. Ce n'est pas simplement un composant ; il s'agit d'une décision de conception qui affecte la répétabilité, le comportement thermique et l'intervalle de maintenance du robot. Cet article examine le raisonnement technique derrière le RB2508, ses avantages structurels, ses critères de sélection et comment l'évaluer pour l'intégration d'un bras robotique.
Dans les articulations de robots, le roulement n’est pas une pièce passive. Il définit la chaîne de rigidité et influence directement la précision absolue du positionnement.
Les articulations de robots traditionnelles reposent souvent sur une combinaison de roulements à billes à gorge profonde, de paires de contacts obliques ou de roulements à rouleaux coniques. Chacun d’entre eux gère bien une direction de charge limitée, mais ils nécessitent un ajustement minutieux de la précharge et consomment plus d’espace axial. Le RB2508 emprunte un chemin différent.
Dans un roulement à rouleaux croisés, les rouleaux cylindriques sont disposés à intervalles de 90 degrés dans une rainure en forme de V. Cette orientation permet à un seul roulement d'absorber simultanément les charges radiales, les charges axiales dans les deux sens et les charges de moment d'inclinaison. Pour un joint de robot, cela se traduit par une conception de boîtier plus simple, moins de composants et un empilement axial plus court.
Le RB2508 utilise une bague extérieure fendue et une bague intérieure monobloc. Cette configuration est particulièrement adaptée lorsque la précision de rotation de la bague intérieure est critique, ce qui est courant dans les articulations de robots où la bague intérieure se connecte à la bride de sortie ou à l'entraînement harmonique. La bague extérieure fendue permet un réglage de la précharge lors de l'assemblage, tandis que la bague intérieure intégrée maintient la rondeur et la rigidité.
Avec un alésage de 25 mm et une largeur de 8 mm, le RB2508 est classé parmi les roulements à section mince. Les roulements à section mince sont sujets à la déformation s'ils sont manipulés ou installés incorrectement, mais lorsqu'ils sont correctement supportés, ils offrent un excellent rapport rigidité/poids. La disposition des rouleaux croisés compense l'épaisseur réduite de la paroi en répartissant la charge sur un plus grand nombre d'éléments roulants.
Avant d'intégrer le RB2508 dans une articulation de robot, les ingénieurs doivent revoir ses dimensions principales et ses capacités de charge. Le tableau ci-dessous résume les paramètres essentiels.
| Paramètre | Valeur |
|---|---|
| Diamètre d'alésage (d) | 25 mm |
| Diamètre extérieur (D) | 41 mm |
| Largeur (B) | 8 mm |
| Diamètre du cercle primitif des rouleaux (dp) | 32 millimètres |
| Épaule de bague intérieure (ds) | 28,5 mm |
| Épaulement de la bague extérieure (Dh) | 35,5 mm |
| Charge dynamique de base (C) | 3,63 kN |
| Charge statique de base (C0) | 3,83 kN |
| Poids | Environ 0,05 kg |
Le RB2508 est souvent spécifié avec des suffixes qui définissent l'étanchéité, le jeu et la précision. Les combinaisons courantes incluent :
Par exemple, RB2508UUCC0P5 désigne un roulement préchargé à double étanchéité avec une précision P5. La sélection d'un jeu ou d'un niveau de précision incorrect peut entraîner une friction excessive, une génération de chaleur ou une rigidité insuffisante pour la boucle de contrôle du robot.
Les roulements à section mince sont sensibles à la distorsion induite par le montage. Si le boîtier ou l'épaulement de l'arbre n'est pas usiné avec la planéité et la perpendiculaire correctes, le chemin de roulement peut se déformer, provoquant une ondulation du couple et une fatigue prématurée. Il ne s'agit pas d'un défaut du roulement ; c'est une exigence au niveau du système. Les ingénieurs doivent vérifier les tolérances du boîtier et envisager d'utiliser une procédure de montage contrôlée.
Le RB2508 est largement utilisé dans les articulations de robots industriels, les axes rotatifs et les platines de positionnement de précision. Sa capacité à transporter des charges combinées dans une enveloppe compacte en fait un choix naturel pour les robots collaboratifs, les bras SCARA et les effecteurs finaux où l'espace est limité.
Dans une articulation de robot, le faux-rond axial et radial affecte directement la précision du point central de l'outil. Un roulement à rouleaux croisés avec des tolérances serrées minimise ces écarts, permettant au contrôleur de maintenir la répétabilité sur des millions de cycles. La variante CC0 préchargée est souvent choisie pour cette raison, car elle supprime le jeu interne et augmente la rigidité effective de l'assemblage.
Les articulations des robots subissent rarement une charge constante. Ils connaissent des démarrages, des arrêts et des changements fréquents de charge utile. La géométrie des éléments roulants du RB2508 répartit la contrainte de contact sur une zone plus grande que celle des roulements à billes de taille similaire, ce qui peut prolonger la durée de vie en fatigue dans des conditions d'oscillation ou de charge variable. Bien que les calculs exacts de durée de vie dépendent du spectre de charge spécifique, l'avantage fondamental réside dans le contact linéaire des rouleaux cylindriques par rapport au contact ponctuel des billes.
Applications typiques :
Le prix du RB2508 dépend de plusieurs facteurs : niveau de précision (P5, P4, P2), jeu ou précharge (C0, CC0), option d'étanchéité (UU ou ouvert) et quantité commandée. Étant donné que ces variables affectent à la fois le coût de fabrication et les délais de livraison, une liste de prix générique est rarement précise.
Pour recevoir un devis significatif, préparez les informations suivantes :
Les fournisseurs bénéficiant d’un support technique peuvent également vous aider avec des dimensions non standard, une précharge personnalisée et des conseils d’installation. Lors de l'évaluation d'un fournisseur, demandez-lui s'il peut fournir des modèles 3D, des dessins dimensionnels et une consultation technique pour la conception de joint spécifique.
La charge dynamique de base (C) est de 3,63 kN et la charge statique de base (C0) est de 3,83 kN.
Dimensionnellement, il peut être échangé avec d'autres roulements à rouleaux croisés de 25x41x8 mm. Cependant, le degré de précision, le jeu et la conception interne peuvent varier. Vérifiez toujours le code du suffixe et les exigences de performances avant la substitution.
Assurez-vous que les épaulements du boîtier et de l’arbre sont plats et perpendiculaires. Évitez de forcer le roulement lors du montage et suivez la séquence de serrage recommandée. Pour les roulements à section mince, la distorsion du montage est une cause fréquente de perte de précision.
De nombreux fournisseurs proposent des fichiers STEP 3D et des dessins 2D sur demande. Ceux-ci sont utiles pour l'intégration dans la conception des joints du robot et pour vérifier l'ajustement avant de commander.
