Comprendre les avantages de rigidité et de capacité de charge des roulements à rouleaux croisés RB2508
Le défi de l’ingénierie : la précision sous contrainte
Les systèmes robotiques modernes sont confrontés à un paradoxe technique : les concepteurs doivent atteindre une précision sans précédent dans des espaces de plus en plus compacts tout en gérant simultanément des charges complexes et multidirectionnelles. Les robots industriels effectuant des tâches de fabrication, d'assemblage et de précision nécessitent des joints qui maintiennent une répétabilité au niveau du micron, même dans des conditions de charge variables. Ce défi a stimulé l'innovation dans la technologie des roulements, en particulier vers des solutions qui consolident plusieurs fonctions porteuses en composants uniques et peu encombrants.
Le Roulement RB2508 représente une percée dans la conception des roulements à rouleaux croisés. Avec des dimensions d'alésage de 25 millimètres, de diamètre extérieur de 41 millimètres et de largeur de 8 millimètres, ce composant compact offre des caractéristiques de rigidité et de capacité de charge qui dépassent les solutions de roulements conventionnelles beaucoup plus grandes. Comprendre les fondements techniques de cet avantage en termes de performances est essentiel pour les ingénieurs qui conçoivent des systèmes robotiques de nouvelle génération.
Cet examen complet explore les principes d'ingénierie derrière les performances supérieures du RB2508, ses capacités de manutention de charges sur plusieurs axes et son intégration pratique dans des applications robotiques avancées. En analysant la géométrie des rouleaux croisés et les mécanismes de précharge, nous révélons pourquoi ce roulement est devenu la solution privilégiée pour les environnements industriels exigeants.
Géométrie des roulements à rouleaux croisés : la base d'une rigidité supérieure
Comprendre la configuration des rouleaux croisés
Les roulements à billes traditionnels utilisent des éléments roulants sphériques disposés dans des chemins de roulement circulaires, créant un contact ponctuel entre chaque bille et la surface de son chemin de roulement. Cette géométrie, bien qu'adéquate pour les applications avec chargement principalement dans une seule direction, présente des limites inhérentes lorsqu'elle est soumise simultanément à des charges radiales, axiales et de moment combinées. Le contact ponctuel concentre les contraintes sur de petites zones, limitant la capacité de charge et contribuant à la conformité des roulements sous charge.
Les roulements à rouleaux croisés réinventent fondamentalement cette architecture. Plutôt que des éléments sphériques dans les chemins de roulement circulaires, les roulements à rouleaux croisés utilisent des éléments roulants cylindriques positionnés à des angles de 90 degrés par rapport aux rouleaux adjacents au sein de la même bague de roulement. Cette disposition perpendiculaire crée plusieurs interfaces de contact linéaire, où chaque rouleau entre en contact avec son chemin de roulement le long d'une surface étendue plutôt que d'un point.
Avantages du contact avec la ligne : répartition des contraintes et capacité de charge
Le line contact geometry delivers several critical performance advantages:
- La répartition de la charge sur des zones de contact étendues réduit les concentrations de contraintes maximales, permettant une capacité de charge plus élevée dans des enveloppes compactes
- L'acceptation de charge multidirectionnelle permet à un seul roulement de gérer simultanément des charges radiales sur deux axes perpendiculaires, des charges axiales et des charges de moment.
- La contrainte de contact réduite prolonge la durée de vie des roulements en fatigue, ce qui est particulièrement important pour les applications robotiques à cycles élevés
- La réponse améliorée en termes de rigidité minimise la déflexion sous charge, essentielle pour la précision du positionnement
Pour le RB2508 en particulier, cette configuration de contact linéaire signifie qu'un roulement à rouleaux croisés à alésage de 25 millimètres peut gérer de manière fiable des amplitudes de charge qui nécessiteraient des montages de roulements conventionnels beaucoup plus grands. Un ensemble de poignet de robot industriel typique pouvant nécessiter trois types de roulements distincts (roulement à billes radial, roulement à billes de butée et roulement de support de charge de moment) peut être regroupé en une seule unité RB2508.
Le Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Une caractéristique distinctive des roulements à rouleaux croisés de précision est le système de précharge intégré. Les roulements standard fonctionnent avec un jeu mesurable : un petit espace entre les éléments roulants et les chemins de roulement qui permet au roulement de fonctionner sans se coincer. Ce jeu, généralement mesuré en dizaines de micromètres, crée une conformité inhérente. Lorsqu'une articulation de robot subit une charge, le roulement fléchit légèrement à mesure que les éléments roulants et les chemins de roulement se séparent avant de se réinstaller sous la direction de la charge.
Le RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
Le preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Analyse de la capacité de charge : comprendre les performances du RB2508 sur plusieurs axes
Indices de charge dynamique et contexte d'application
La capacité de charge des roulements est définie par les valeurs de charge dynamiques, c'est-à-dire l'ampleur de la charge à laquelle un roulement effectuera un million de tours avant que l'écaillage par fatigue ne commence. Les spécifications du RB2508 incluent plusieurs charges dynamiques reflétant sa capacité multidirectionnelle :
| Direction de charge | Cote dynamique (Newtons) | Contexte d'application typique |
|---|---|---|
| Charge radiale | 3 500 | Perpendiculaire à l'axe du roulement |
| Charge axiale | 1 980 | Le long de l'axe du roulement |
| Charge de moment | 180 Nm | Moment de basculement ou de flexion |
Contexte pratique de l'ampleur de la charge
Pour contextualiser ces évaluations : un bras de robot collaboratif de 5 kilogrammes s'étendant sur 500 millimètres à partir de son articulation du poignet crée une charge de moment d'environ 25 Newton-mètres au niveau de l'articulation lorsque le bras s'étend horizontalement. La capacité de moment de 180 Newton-mètres du RB2508 offre un facteur de sécurité de 7 fois cette charge, soit une marge substantielle pour les forces d'accélération dynamiques, les charges d'impact et les changements d'outils. Cette capacité de moment extraordinaire distingue les roulements à rouleaux croisés de tous les types de roulements conventionnels de taille équivalente.
Le dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Scénarios de charge combinée : l'avantage du RB2508
La charge sur les articulations d'un robot consiste rarement en une force radiale pure, une force axiale pure ou un moment pur. Au lieu de cela, les articulations subissent une charge simultanée sur plusieurs axes. Considérons une articulation d'épaule de robot supportant un bras horizontal avec un objet saisi décalé par rapport à l'axe de l'articulation :
- Charge radiale due au poids du bras et à la charge utile créant une force vers le bas perpendiculaire à l'axe du bras
- Charge axiale due aux changements d'outils et aux variations de positionnement de la charge utile verticale
- Charge de moment provenant de la distance de décalage entre l'axe de l'articulation et le centre de gravité de la charge utile
Un seul roulement RB2508 supporte les trois composants de charge dans son enveloppe de conception. Les solutions conventionnelles nécessitent généralement plusieurs jeux de roulements disposés dans des configurations de boîtier complexes. L'architecture à rouleaux croisés du RB2508 accepte les charges combinées grâce à sa disposition intégrée à éléments croisés, éliminant ainsi le besoin de mécanismes de répartition de charge externes.
Rigidité : mesurer et comprendre les performances du RB2508
Rigidité des roulements : le paramètre d'ingénierie de précision
La rigidité dans les applications de roulements est quantifiée comme la rigidité, c'est-à-dire la résistance à la flèche sous une charge appliquée. La rigidité est mathématiquement exprimée en tant que charge divisée par la flèche, mesurée en unités de Newtons par micromètre. Un roulement avec une rigidité plus élevée résiste à la déflexion, maintenant sa position plus précisément sous charge.
Le RB2508's stiffness characteristics vary by load direction. Typical values include:
- Rigidité radiale : environ 50-70 N/micromètre (en fonction du réglage de la précharge)
- Rigidité axiale : environ 30-50 N/micromètre
- Moment de rigidité : environ 15-20 Nm/milliradian
Lese stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Stabilité de la température et cohérence de la précharge
La rigidité des roulements dépend de la température. À mesure que la température du roulement augmente, la viscosité du lubrifiant diminue et les forces de précharge du ressort diminuent, réduisant ainsi la rigidité globale. Le mécanisme de précharge à ressort du RB2508 est conçu pour minimiser cette dégradation. Les ressorts ondulés de la bague extérieure du roulement sont sélectionnés pour des matériaux présentant des coefficients de dilatation thermique extrêmement faibles, maintenant la force de précharge à plus ou moins 5 % sur la plage de fonctionnement du roulement de moins 10 à plus 80 degrés Celsius.
Cette stabilité thermique garantit qu'un joint de robot conserve une précision constante, qu'il fonctionne dans des conditions de démarrage matinales fraîches ou après un fonctionnement prolongé à cycle de service élevé générant des températures de roulement élevées. Les roulements conventionnels subissent une plus grande variation de rigidité sur les plages de température, ce qui entraîne une dérive de position lors de sessions de fonctionnement prolongées, une limitation critique éliminée par la conception de précharge du RB2508.
Excellence de fabrication : comment le RB2508 atteint des performances supérieures
Fabrication de précision : des matières premières au roulement fini
UKL Roulement Manufacturing Co., Ltd. (Wuxi), une entreprise industrielle et commerciale intégrée spécialisée dans les solutions de roulements de précision, démontre le processus de fabrication complet requis pour produire des roulements répondant aux spécifications RB2508. En tant qu'usine de roulements professionnelle combinant recherche, développement, production et vente, l'approche d'UKL illustre la rigueur de fabrication exigée par la production moderne de roulements à rouleaux croisés.
Le RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Les processus de fabrication des roulements à rouleaux croisés exigent une précision exceptionnelle. La séquence complète de fabrication des roulements comprend :
- Forgeage et recuit des matières premières pour établir la structure du matériau et soulager les contraintes internes
- Opérations de tournage établissant les diamètres extérieurs et d'alésage initiaux dans des tolérances de plus ou moins 0,5 millimètre
- Cycles de traitement thermique amenant les matériaux à une dureté spécifiée (généralement 60-65 HRC pour les composants RB2508)
- Opérations de meulage de précision atteignant des dimensions finales dans des tolérances de plus ou moins 0,01 millimètre et des états de surface inférieurs à 0,15 micromètres
- Placement des rouleaux croisés et intégration du ressort de précharge nécessitant un montage spécialisé et une vérification de la qualité
- Assemblage automatisé des composants du roulement avec mesure de précision à chaque étape
Assurance qualité : vérification des spécifications de performance
Les installations de fabrication de roulements employant des systèmes de qualité modernes vérifient les performances du RB2508 grâce à de multiples protocoles d'inspection et de test. Chaque roulement subit :
- Inspection dimensionnelle à l'aide d'un équipement de mesure de précision pour vérifier l'alésage, le diamètre extérieur et la largeur dans les tolérances spécifiées
- Mesure de la rondeur et du faux-rond garantissant que les bagues de roulement sont parfaitement concentriques, essentielles pour les applications de précision
- Mesure de la force de précharge confirmant que les mécanismes à ressort fournissent des forces de compression spécifiées
- Tests de bruit et de vibrations sous charge pour détecter les défauts de fabrication susceptibles de compromettre les performances
- Lermal cycling tests simulating temperature variations encountered in field applications
La base de production entièrement modernisée d'UKL, composée de plus de 200 professionnels qualifiés, englobe l'ensemble du processus de fabrication sous le contrôle d'une seule usine. Cette intégration verticale garantit la cohérence, la traçabilité et une réponse rapide aux exigences des spécifications. Chaque roulement expédié est accompagné d'une documentation vérifiant la conformité aux spécifications dimensionnelles, de précharge et de performances.
Série RB par rapport à la série RU : comprendre la différenciation de conception
RB2508 : Architecture de précharge de l'anneau extérieur
Le RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- La précharge de l'anneau extérieur offre d'excellentes caractéristiques de rigidité radiale essentielles pour supporter le poids du bras et les charges utiles
- L'intégration du ressort de précharge dans la bague extérieure simplifie les exigences de conception du boîtier par rapport aux schémas de précharge de la bague intérieure
- Les caractéristiques de précharge prévisibles restent stables tout au long des cycles thermiques grâce à une sélection minutieuse des matériaux du ressort
- Accessibilité pour les ajustements de tolérance du boîtier lors de l'intégration dans les assemblages de joints de robots
Série RU : architecture de précharge de l'anneau intérieur
Le RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Compacité maximale du diamètre extérieur, avantageuse pour les applications où l'espace de la bague extérieure est sévèrement limité
- Configuration de montage sur bague intérieure permettant des dispositions de boîtier uniques dans des applications spécialisées
- Caractéristiques alternatives de répartition des charges adaptées à des applications spécifiques à moment de charge dominant
Guide de sélection : RB2508 pour les applications de joints de robots
Pour les articulations de robots industriels standards, les assemblages de robots collaboratifs et les applications de positionnement de précision, la série RB (y compris RB2508) surpasse généralement les alternatives de la série RU. L'architecture de précharge de la bague extérieure des roulements RB offre une rigidité radiale supérieure, exigence essentielle pour les structures de bras de support et les charges utiles. La série RU trouve une application privilégiée dans les conceptions de couronnes d'orientation et les configurations de plateaux tournants spécialisés où différentes exigences de répartition de charge s'appliquent.
Le Roulement à rouleaux croisés RB2508 représente la configuration optimale pour les articulations de robots nécessitant une capacité de charge radiale, une capacité de charge axiale, une capacité de charge de moment et une répétabilité de position exceptionnelle dans une enveloppe compacte de 25 x 41 x 8 millimètres.
Conception d'intégration : optimisation des performances des articulations du robot avec RB2508
Exigences de tolérance du boîtier et ajustement de précision
Les performances des roulements dépendent fondamentalement de la qualité de la conception du boîtier. La rigidité et la capacité de charge supérieures du RB2508 ne sont pleinement réalisées que lorsqu'elles sont intégrées dans des boîtiers répondant à des spécifications de tolérance strictes :
| Caractéristique du logement | Niveau de tolérance | Valeur typique | Impact sur les performances |
|---|---|---|---|
| Alésage de la bague extérieure | H7 | 41 0,025 mm | Un ajustement serré empêche le mouvement radial |
| Alésage de la bague intérieure | P5 | 25 -0,05 mm | Maintient la concentricité et le faux-rond |
| Faux-rond de l'alésage extérieur | TIR 0,05 mm | Faux-rond total indiqué | Assure la concentricité de la bague de roulement |
| Faux-rond de l'alésage intérieur | TIR 0,03 mm | Faux-rond total indiqué | Empêche le déséquilibre des éléments roulants |
Stratégie de lubrification : maintenir les performances dans toutes les conditions de fonctionnement
Le RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Systèmes de lubrification huile-air : L'air comprimé transporte des gouttelettes d'huile précises dans le roulement à intervalles contrôlés. Cette approche minimise la traînée des roulements, maintient une température constante et prolonge la durée de vie des roulements. Les systèmes huile-air conviennent aux applications à service continu ou à grande vitesse où la gestion thermique est essentielle. La complexité de l'installation augmente par rapport à la lubrification à la graisse, mais les avantages en termes de performances justifient l'effort d'ingénierie supplémentaire pour les applications exigeantes.
Lubrification à base de graisse : Les conceptions de roulements étanches utilisent des formulations de graisse synthétique offrant une lubrification à long terme avec un minimum d'entretien. La lubrification à la graisse simplifie l'installation et convient aux applications de joints de robots scellés fonctionnant à des vitesses modérées (inférieures à 300 tr/min). Les compromis incluent une friction légèrement plus élevée et une génération de chaleur correspondante par rapport aux systèmes à huile.
Lermal Management and Temperature Control
Les roulements préchargés génèrent plus de chaleur que les conceptions basées sur le jeu, en particulier à des vitesses plus élevées. La conception efficace des joints de robot intègre des stratégies de gestion thermique :
- Les matériaux du boîtier en aluminium à haute conductivité thermique dissipent la chaleur générée par le roulement loin de l'assemblage de joints.
- Les canaux de circulation dirigent l'huile de refroidissement à travers la zone du roulement dans les applications hautes performances
- La surveillance de la température via des capteurs intégrés alerte les systèmes de contrôle des conditions thermiques anormales avant une dégradation des performances
- Les protocoles de réglage de la vitesse de fonctionnement réduisent la vitesse si la température du roulement dépasse les seuils conçus
Le RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Analyse comparative : RB2508 par rapport aux solutions de roulement alternatives
Pour illustrer les avantages techniques du RB2508, la comparaison de ses performances sur des paramètres clés par rapport aux alternatives de roulements conventionnelles révèle les arguments techniques en faveur de la sélection des rouleaux croisés :
| Paramètre de performances | RB2508 | Ballon à double rangée | Jeu de rouleaux coniques |
|---|---|---|---|
| Rigidité radiale | 60 N/micron | 12 N/micron | 25 N/micron |
| Rigidité axiale | 40 N/micron | 5 N/micron | 8 N/micron |
| Capacité de moment | 180 Nm | 20 Nm | 60 Nm |
| Nombre de composants | 1 | 2-3 | 3-6 |
| Diamètre extérieur | 41 millimètres | 47 mm | 62 millimètres |
| Répétabilité positionnelle | 0,1 mm | 0,5 mm | 0,3 mm |
| Complexité de l'installation | Faible | Modéré | Élevé |
Cette comparaison démontre un principe fondamental : le RB2508 consolide les performances de plusieurs solutions de roulements conventionnelles en un seul composant plus simple. Une application d'articulation de robot nécessitant un support radial, un logement axial et une résistance au moment-charge utiliserait traditionnellement trois types de roulements ou plus. La solution monobloc RB2508 réduit la complexité de l'assemblage, les coûts et les points de défaillance potentiels tout en offrant des performances supérieures dans toutes les directions de charge.

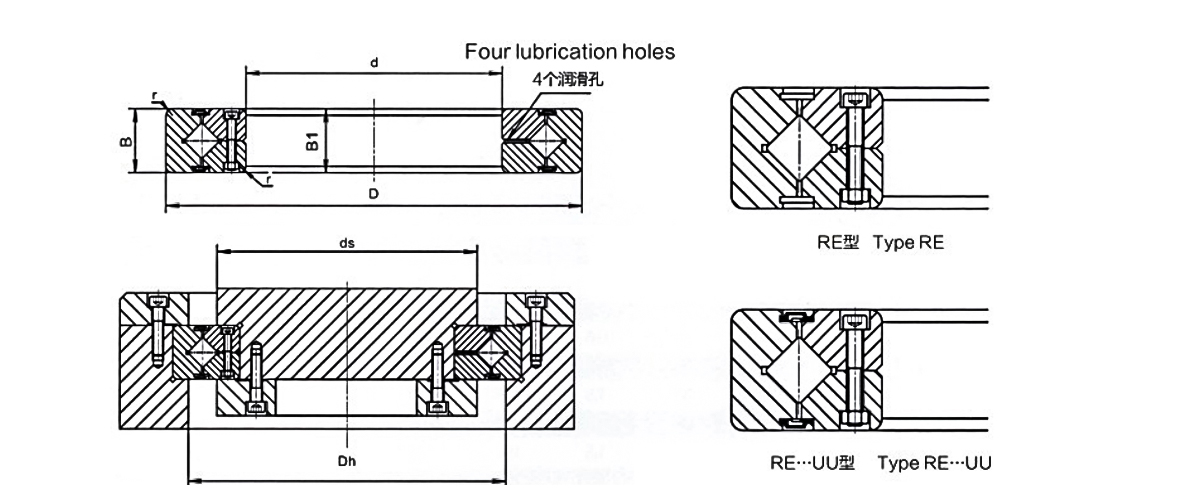

Architecture technique : visualisation de la conception RB2508
Applications pratiques : là où le RB2508 excelle
Conception collaborative de joints de robots
Les robots collaboratifs travaillant aux côtés de travailleurs humains nécessitent une précision et une fiabilité exceptionnelles. Le profil compact du RB2508 et sa capacité de moment élevée permettent une conception de joints sûre et précise. Un ensemble d'épaule de robot collaboratif typique intègre un roulement RB2508 pour soutenir la structure du bras supérieur tout en s'adaptant aux changements d'outils et aux balancements de charge dynamiques. La conception à faible jeu du roulement garantit la répétabilité des tâches de positionnement des pinces, tandis que son mécanisme de précharge garantit un fonctionnement stable malgré les variations thermiques pendant les périodes de travail prolongées.
Intégration de l'assemblage de poignet de robot industriel
Les poignets de robots modernes utilisent plusieurs axes de rotation (roulis, tangage, lacet) dans des assemblages ultra-compacts. Chaque axe du poignet bénéficie d'un support à roulements à rouleaux croisés. La balance RB2508 est idéale pour les axes de roulis et de tangage dans de nombreuses configurations de robots industriels. La capacité du roulement à accepter des charges de moment sans composants de support supplémentaires permet des conceptions de boîtiers de poignet qui maintiennent la précision du point central de l'outil à moins de 0,1 millimètres, ce qui est essentiel pour les applications de soudage, d'assemblage et d'usinage de précision.
Robotique chirurgicale et médicale
Les systèmes robotiques chirurgicaux exigent une précision et une fiabilité exceptionnelles. Les roulements articulés doivent maintenir une précision de position inférieure à 0,05 millimètres tout en supportant des cycles de stérilisation continus et des profils de mouvement à forte accélération. La rigidité et la stabilité thermique du RB2508 s'avèrent idéales pour ces exigences exigeantes. Le faible jeu du roulement élimine les traumatismes tissulaires dus à la déflexion des articulations, tandis que ses performances constantes tout au long des cycles thermiques garantissent la fiabilité grâce aux procédures de stérilisation répétées.
Automatisation de l’emballage et de la manutention des matériaux
Les robots de prélèvement et de placement à grande vitesse fonctionnant à 100 cycles par minute soumettent les roulements des joints à des contraintes dynamiques sévères. Le mécanisme de précharge du RB2508 et la géométrie de contact linéaire répartissent les charges d'impact plus efficacement que les roulements à billes, prolongeant ainsi la durée de vie des roulements. La capacité de moment du roulement gère les charges utiles décalées caractéristiques des installations de pinces à vide, tandis que sa rigidité garantit une précision de placement constante tout au long du quart de production.
Maintenance et durée de vie : optimisation de la fiabilité du RB2508
Meilleures pratiques d'installation
Une installation correcte a un impact direct sur les performances et la durée de vie des roulements. Les protocoles d'installation critiques incluent :
- Vérifiez que le diamètre d'alésage du boîtier et l'état de surface répondent aux tolérances spécifiées avant l'installation du roulement.
- Utilisez des extracteurs de roulements de précision conçus pour les roulements à rouleaux croisés afin d'éviter d'endommager la bague interne lors du retrait ou de l'installation.
- Appliquez de l'huile de machine légère sur la surface de l'alésage du roulement pour faciliter l'assemblage et éviter le grippage.
- Installez les composants du roulement dans l'ordre, en maintenant l'alignement tout au long du processus d'assemblage.
- Vérifiez la force de précharge après l'installation pour confirmer la charge de compression appropriée des mécanismes à ressort.
Période de rodage et stabilisation thermique
Les nouvelles installations robotisées bénéficient de procédures de rodage contrôlées. Au cours des 8 à 10 premières heures de fonctionnement, le fonctionnement des robots à une charge nominale de 50 % permet aux composants du roulement de s'asseoir correctement et aux gradients thermiques de se stabiliser. L'augmentation de la température au cours de cette période se produit généralement dans les 3 à 4 premières heures. L'augmentation progressive de la charge et de la vitesse au cours des 40 premières heures de fonctionnement prolonge la durée de vie des roulements et garantit des performances optimales.
Stratégies de surveillance de l'état
Les plates-formes robotiques modernes intègrent de plus en plus de systèmes de surveillance de l’état des roulements utilisant des capteurs de température et de vibrations. Ceux-ci permettent une maintenance prédictive qui prolonge la durée de vie et évite les pannes inattendues :
- La surveillance de la température des roulements détecte précocement la dégradation de la lubrification ou la perte de précharge.
- L'analyse de la fréquence des vibrations identifie l'usure des éléments roulants avant une défaillance catastrophique
- La tendance de la répétabilité de position révèle une augmentation de la conformité des roulements au fil du temps
- L'analyse d'huile ou de graisse surveille les niveaux d'oxydation et de contamination
Durée de vie attendue
Les roulements RB2508 bien entretenus offrent généralement 10 000 à 15 000 heures de fonctionnement avant de devoir être remplacés. Cela représente un avantage substantiel en termes de durée de vie par rapport aux solutions de roulements conventionnelles, compte tenu de la capacité de charge supérieure du roulement. Dans les applications légères, la durée de vie peut s'étendre jusqu'à 20 000 heures. Le remplacement préventif des roulements avant une défaillance catastrophique évite des dommages secondaires aux surfaces du boîtier, réduisant ainsi les coûts totaux de réparation et les temps d'arrêt du système.
Foire aux questions
Q1 : Qu'est-ce qui rend les roulements à rouleaux croisés supérieurs aux roulements à billes pour les applications d'assemblage de robots ?
Les roulements à rouleaux croisés utilisent un contact linéaire entre les éléments roulants et les chemins de roulement, par rapport au contact ponctuel dans les roulements à billes. Cette géométrie répartit les charges sur de plus grandes surfaces, permettant une rigidité et une capacité de charge plus élevées dans des enveloppes de taille équivalente. De plus, les roulements à rouleaux croisés acceptent simultanément les charges radiales, axiales et de moment, éliminant ainsi le besoin de plusieurs types de roulements dans les assemblages à joint unique.
Q2 : Comment la précharge améliore-t-elle les performances des roulements dans les applications de robots de précision ?
La précharge élimine le jeu interne en maintenant un contact constant entre les éléments roulants et les chemins de roulement. Cette conception supprime le jeu et augmente considérablement la rigidité des roulements, permettant ainsi la répétabilité de précision exigée par les robots modernes. La précharge stabilise également le fonctionnement du roulement malgré les variations de température grâce à l'utilisation de mécanismes à ressort qui maintiennent une force de compression constante malgré la dilatation et la contraction thermiques.
Q3 : Quelle est la durée de vie typique d'un roulement RB2508 en fonctionnement continu d'un robot ?
Les roulements RB2508 bien entretenus offrent généralement 10 000 à 15 000 heures de fonctionnement avant de devoir être remplacés. La durée de vie varie en fonction des conditions de charge réelles, de la vitesse de fonctionnement, de la gestion de la température et de la rigueur de l'entretien de la lubrification. Les applications légères peuvent atteindre 20 000 heures, tandis que les applications extrêmes peuvent nécessiter un remplacement après 8 000 heures.
Q4 : Les roulements RB2508 peuvent-ils être installés dans des conceptions de robots existantes à l'aide de roulements conventionnels ?
Dans de nombreux cas, oui. Le profil compact de 25 x 41 x 8 millimètres du RB2508 permet souvent une substitution directe si les tolérances du boîtier peuvent être ajustées aux spécifications H7 pour l'alésage de la bague extérieure. Cependant, la rigidité considérablement accrue des roulements peut nécessiter un réglage du servocontrôleur pour éviter une instabilité de contrôle. Une évaluation de compatibilité impliquant une analyse dimensionnelle détaillée et une simulation dynamique est recommandée avant la mise en œuvre.
Q5 : Quelle approche de lubrification est la meilleure pour les roulements RB2508 dans les applications robotiques à usage intensif ?
Les systèmes de lubrification huile-air sont préférés pour les applications à service continu, fournissant des gouttelettes d'huile précises à intervalles contrôlés. Cette approche minimise la traînée, maintient une température optimale des roulements et prolonge la durée de vie par rapport à la lubrification à la graisse. Les systèmes à base de graisse conviennent aux applications étanches avec des cycles de service modérés et des exigences de vitesse inférieures, échangeant certaines performances contre une maintenance simplifiée.
Q6 : Comment la capacité de charge de moment du RB2508 se compare-t-elle aux solutions de roulements conventionnelles ?
Le RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7 : Quelles spécifications de tolérance du boîtier sont essentielles pour des performances optimales du RB2508 ?
Le outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8 : Des variantes de roulements RB2508 sont-elles disponibles pour différentes exigences de charge ?
Oui, les fabricants proposent des séries de roulements à rouleaux croisés allant des variantes légères plus petites pour les applications légères aux unités plus grandes et de grande capacité pour un usage industriel intensif. Le RB2508 est optimisé pour les applications robotiques nécessitant une capacité de charge radiale, axiale et de moment équilibrée dans un espace compact. Les variantes plus petites (RB2006) conviennent aux robots collaboratifs légers, tandis que les variantes plus grandes conviennent aux bras industriels plus lourds.
Q9 : Comment la température affecte-t-elle les performances et la durée de vie du roulement RB2508 ?
Les roulements standard RB2508 maintiennent des spécifications de performances complètes de moins 10 à plus 80 degrés Celsius. Au-dessus de 80 degrés, la viscosité du lubrifiant diminue et la force du ressort de précharge diminue, réduisant ainsi la rigidité et augmentant les taux d'usure. Une gestion thermique efficace grâce à la conception du boîtier et aux systèmes de refroidissement maintient la température des roulements dans la plage optimale de 40 à 65 degrés Celsius, maximisant ainsi la durée de vie et la cohérence des performances.
Q10 : Comment les performances du RB2508 se comparent-elles entre les applications robotiques légères et extrêmes ?
Le RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
