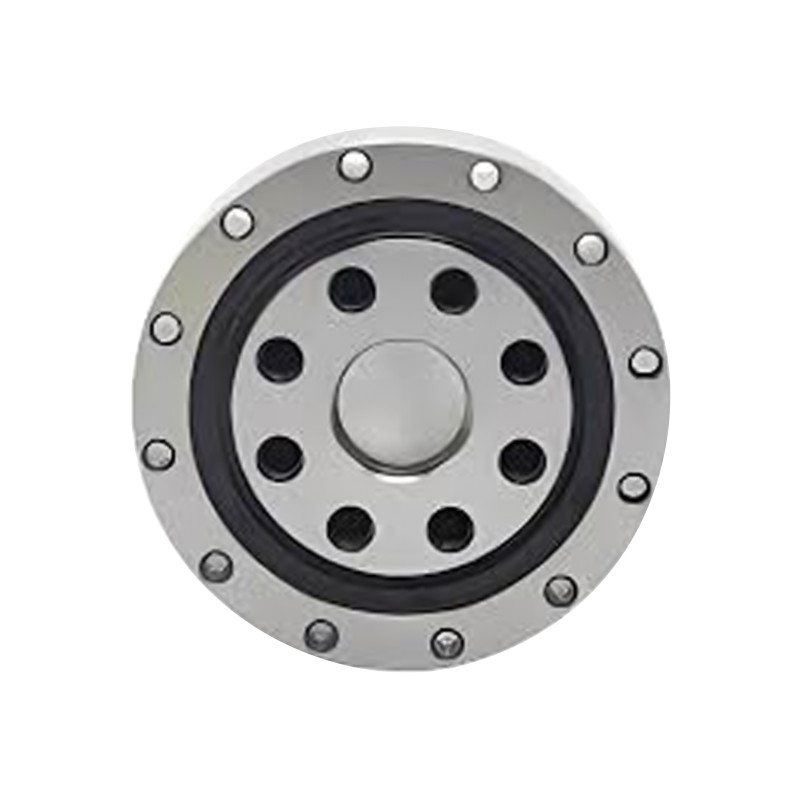

La bague extérieure et la bague intérieure du type CSD présentent une structure intégrée (monobloc). Son diamètre extérieur est le même que celui du type CSG, tandis que sa résistance est supérieure à celle des composants de type CSG. Il est principalement utilisé dans la section de sortie des réducteurs de la série CSD.
Le roulement à entraînement harmonique de type CSD est un composant spécialement conçu pour répondre aux exigences spécifiques des systèmes d'entraînement harmonique. Grâce à sa conception intégrée pour les réducteurs d'harmoniques Compact Series Drive (CSD), il fournit le support essentiel pour leurs capacités uniques de contrôle de mouvement.
Principales caractéristiques :
·Conception compacte : La structure porteuse du type CSD est conçue pour minimiser la taille tout en conservant une capacité de charge maximale. Cette conception compacte est essentielle pour les applications à espace limité telles que la robotique et l'automatisation.
·Transmission à couple élevé : Le système de roulements des réducteurs planétaires à grande vitesse CSD est optimisé pour une transmission de couple élevée, garantissant un transfert de puissance efficace et un contrôle précis du mouvement.
·Jeu réduit : Dans les systèmes d'entraînement harmonique, le jeu des dents d'engrenage (jeu) affecte directement la précision du mouvement. Le roulement de type CSD est conçu pour minimiser le jeu, améliorant ainsi la précision du positionnement.
·Fabrication de précision : Ces roulements sont fabriqués selon des processus de haute précision pour répondre à des normes de précision et à des exigences de performance extrêmement strictes. Cela garantit la fiabilité et la longue durée de vie des systèmes d’entraînement harmoniques.
Applications :
·Robotique
·Aéronautique
·Matériel médical
·Automation et autres systèmes de contrôle de mouvement de haute précision

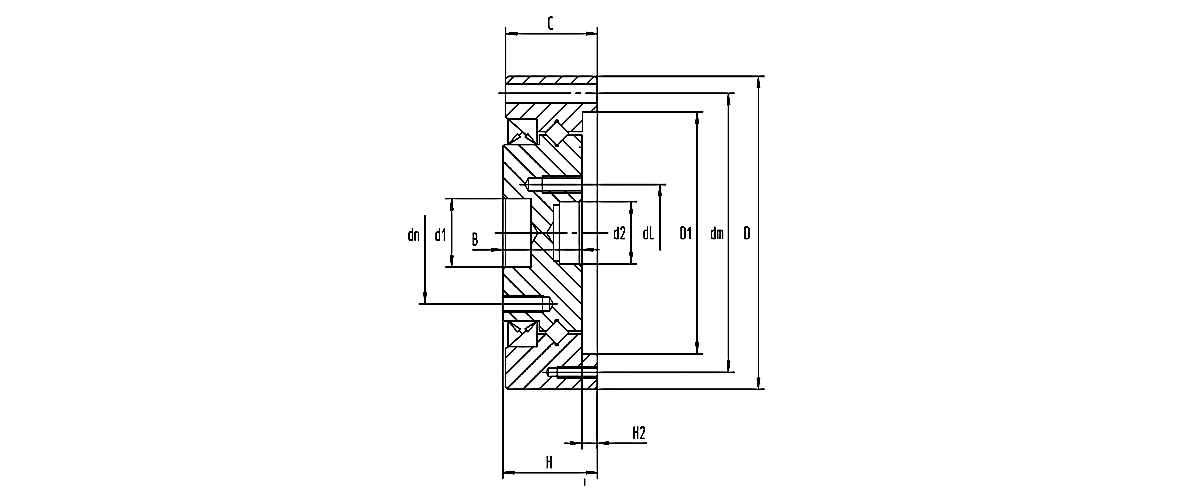

| Numéro de modèle LKPB | Dimensions hors tout | Trous de montage de la bague extérieure | Trous de montage de la bague intérieure | Charge de base Note | Poids | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | KG | |
| Unité : mm | Joint inversé | Joint avant | Joint inversé | KN | KN | |||||||||||||
| CDD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2(profondeur5) | 25 | 10-M3 (profondeur 7) | 17 | 6-M3 (profondeur 7) | 4.7 | 6.7 | 0.24 |
| CDD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2 (profondeur 5) | 27 | 8-M5 (profondeur 8) | 19.5 | 8-M4 (profondeur 8) | 5.3 | 7.5 | 0.3 |
| CDD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2(profondeur5) | 34 | 8-M6 (profondeur 9) | 24 | 8-M4 (profondeur 8) | 5.8 | 9 | 0.42 |
| CDD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2 (profondeur 5) | 42 | 8-M8 (profondeur 12) | 30 | 8-M5 (profondeur 9) | 9.6 | 15.1 | 0.8 |
| CDD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3 (profondeur 7) | 57 | 10-M8 (profondeur 12) | 41 | 6-M6 (profondeur 11) | 15 | 25 | 1.4 |
| CDD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3 (profondeur 8) | 72 | 10- M10 (profondeur 15) | 48 | 6-M8 (profondeur 11) | 21.3 | 36.5 | 2.1 |
| CDD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6,6 | 4-M3 (profondeur 8) | 88 | 10- M12 (profondeur 18) | 62 | 6-M10(profondeur18) | 34.8 | 60.2 | 3.8 |
