Dans le paysage des machines tournantes de précision, Roulements à billes à contact oblique servir de pierre angulaire pour les applications nécessitant une combinaison de vitesses élevées et de capacités de manutention de charges complexes. Contrairement aux roulements radiaux standard, ces composants sont spécialement conçus pour gérer les charges combinées, agissant simultanément dans les directions radiale et axiale.
En tant que premier ministre usine de roulements et entreprise de fabrication de roulements en Chine , UKL Bearing Manufacturing Co., Ltd. s'appuie sur la science avancée des matériaux et l'ingénierie de précision pour produire des solutions à contact angulaire qui définissent la fiabilité dans l'industrie moderne.
Comprendre la mécanique du contact angulaire
La caractéristique fondamentale de Roulements à billes à contact oblique est l'angle de contact entre les billes et les chemins de roulement. Cet angle se foume lorsque le roulement est soumis à une charge axiale, permettant à la force d'être transmise d'un chemin de roulement à un autre le long d'un chemin diagonal spécifique.
Les angles de contact courants comprennent :
- 15° (C) : Optimisé pour des vitesses extrêmement élevées avec une génération de chaleur réduite.
- 25° (CA) : Un choix équilibré pour une vitesse élevée et une capacité de charge axiale élevée.
- 40° (B) : Conçu pour les charges axiales lourdes, fréquemment utilisé dans les pompes et les arbres verticaux.
Plus l'angle de contact est grand, plus la capacité de charge axiale est élevée, tandis que des angles plus faibles facilitent des vitesses de rotation plus élevées. Chez UKL, nous utilisons des processus de meulage et d'affûtage CNC pour garantir que ces angles sont maintenus avec une précision microscopique, garantissant ainsi des performances constantes pour chaque lot.
Spécifications techniques et comparaison
Choisir la bonne configuration est vital pour la longévité des équipements. Vous trouverez ci-dessous une référence pour les configurations standard que nous proposons à nos partenaires mondiaux :

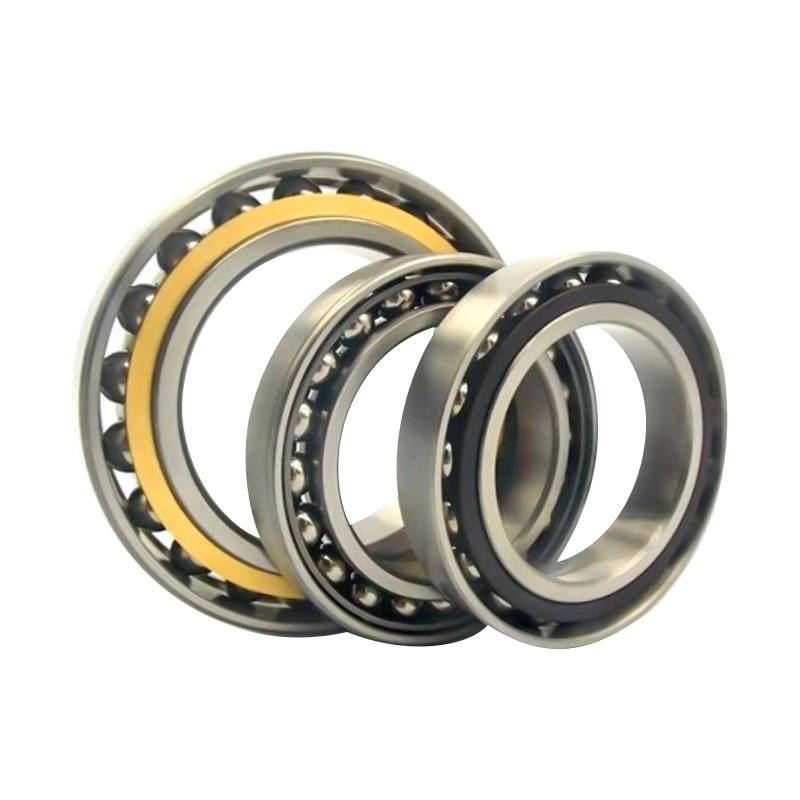

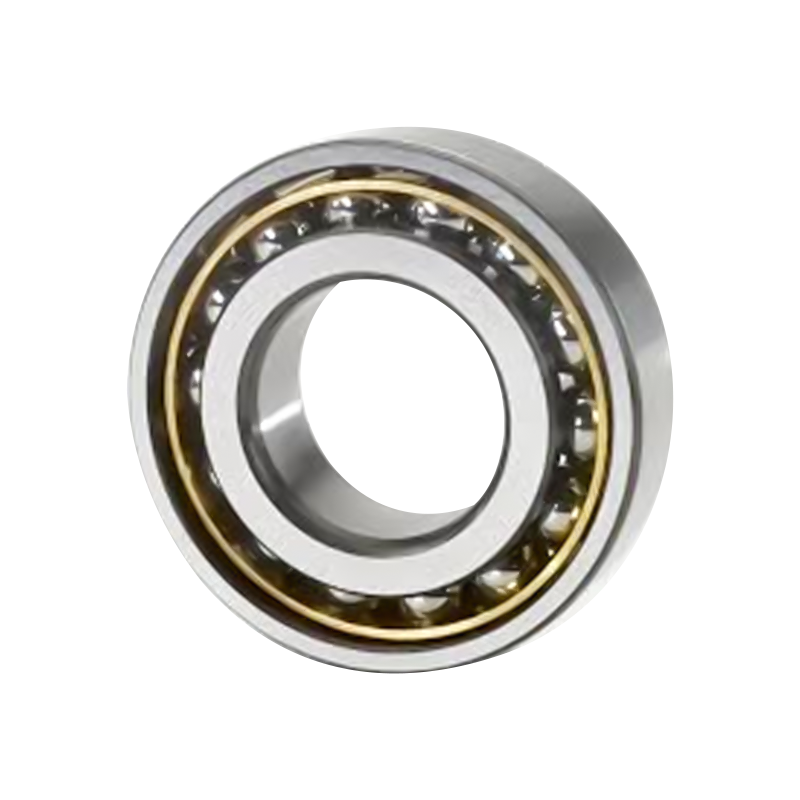

| Caractéristique | Contact angulaire à une rangée | Contact angulaire à double rangée | Roulements à billes à quatre points de contact |
| Direction de charge | Radial axial unidirectionnel | Radial axial bidirectionnel | Radial axial bidirectionnel |
| Indice de vitesse | Extrêmement élevé | Élevé | Modéré |
| Complexité | Simple (nécessite un couplage) | Unité autonome | Unité compacte unique |
| Utilisations courantes | Broches de machines-outils | Pompes centrifuges | Machines agricoles |
| UKL Précision | P4 / P2 Disponible | P5 / P6 Disponible | P6 Disponible |
L'avantage UKL : production intégrée et contrôle qualité
Fondée en 2020, UKL Bearing Manufacturing Co., Ltd. est rapidement devenue un leader industriel et commercial intégré en se concentrant sur l'approche « Qualité totale ». Notre Roulements à billes à contact oblique sont le résultat d'un cycle de production homogène et modernisé situé à Wuxi.
1. Traitement thermique avancé et pureté des matériaux
La durée de vie d'un roulement à grande vitesse est déterminée par sa résistance à la fatigue superficielle. Nous utilisons de l'acier à roulements de haute pureté soumis à des tests spécialisés recuit et traitement thermique cycles. Ce processus crée une structure martensitique stable qui empêche les changements dimensionnels même lors d'un fonctionnement prolongé à des températures élevées.
2. Meulage de précision pour broches à grande vitesse
Pour les industries des CNC et des machines-outils, la précision de la broche est primordiale. Les installations d'UKL utilisent des lignes de meulage automatisées de haute précision pour atteindre Degrés de tolérance P4 et P2 . Cela se traduit par des niveaux de vibrations et de bruit exceptionnellement faibles, essentiels pour les applications de fraisage et de meulage à grande vitesse.
3. Expertise stratégique OEM/ODM
Avec plus 15 ans d'expérience à l'exportation , nous faisons plus que fabriquer ; nous consultons. Notre équipe technique comprend les exigences uniques des divers marchés de Europe, Asie, Afrique et Moyen-Orient . Nous proposons des services flexibles et personnalisés, comprenant des matériaux de cage spécialisés (tels que le polyamide renforcé ou le laiton usiné) et des lubrifiants hautes performances adaptés à vos conditions environnementales spécifiques.
4. Assemblage automatisé rigoureux
Pour éliminer l’erreur humaine, nos chaînes d’assemblage sont largement automatisées. Chaque roulement est soumis à des tests rigoureux pour vérifier la précision de l'angle de contact, le jeu axial et le couple de rotation. Cela garantit que lorsque nos roulements arrivent dans vos installations, ils sont prêts à fonctionner sous les pressions industrielles les plus exigeantes.
Applications dans les industries mondiales
Nos solutions de contact oblique hautes performances constituent l’épine dorsale technique pour :
- Broches de machines-outils : Où la précision à grande vitesse et la stabilité thermique sont essentielles pour la découpe du métal.
- Pompes et compresseurs industriels : Gérer la poussée axiale constante générée par le mouvement du fluide.
- Transmissions automobiles : Améliorer l’efficacité des systèmes de transmission haute performance.
- Énergie renouvelable : Prise en charge des boîtes de vitesses complexes trouvées dans les systèmes d'éoliennes.
Foire aux questions (FAQ)
1. Pourquoi les roulements à billes à contact oblique sont-ils souvent utilisés par paires ?
Étant donné qu'un roulement à contact oblique à une rangée ne peut supporter des charges axiales que dans une seule direction, ils sont généralement montés par paires (dos à dos, face à face ou tandem). Cela permet à l'ensemble de supporter des charges axiales bidirectionnelles et augmente la rigidité globale de l'arbre.
2. Quel matériau de cage convient le mieux aux applications à grande vitesse ?
Pour des vitesses extrêmement élevées, nous recommandons souvent Résine phénolique or Polyamide (Nylon) cages car elles sont légères et génèrent moins de force centrifuge. Pour les environnements intensifs ou à haute température, Laiton usiné les cages offrent une durabilité et une dissipation thermique supérieures.
3. Comment UKL garantit-elle de faibles niveaux de bruit dans ses roulements ?
Le bruit est généralement dû à la rugosité ou à la contamination de la surface. Nous utilisons des processus de super-finition sur les chemins de roulement pour obtenir une surface semblable à un miroir et effectuons l'assemblage dans un environnement à poussière contrôlée, suivi d'un test de bruit 100 % électronique.
4. Puis-je personnaliser la précharge de ma commande de roulements ?
Oui. La précharge est essentielle pour contrôler la rigidité et les vibrations. Nous pouvons fournir des roulements avec des précharges légères, moyennes ou lourdes, ou même des dégagements personnalisés en fonction de la dilatation thermique et des profils de charge de votre application spécifique.
5. Quel est l'avantage d'acheter directement auprès d'un fabricant basé à Wuxi comme UKL ?
En travaillant avec une entreprise industrielle et commerciale intégrée, vous éliminez les majorations intermédiaires et obtenez un accès direct au support technique. Notre site de Wuxi est une plaque tournante mondiale pour l'excellence des roulements, nous permettant de nous procurer les meilleures matières premières et de fournir une logistique efficace à nos clients du monde entier.
