Ce qu'offre le roulement 3200 A-2ZTN9/MT33 : spécifications, charges et limites de vitesse

Dimensions principales et spécifications clés

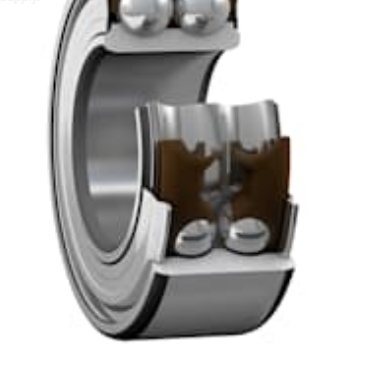

Chaque conception commence par la géométrie. Le 3200 A-2ZTN9/MT33 regroupe deux chemins de charge dans une seule unité. Sa disposition est équivalente à une paire de roulements à billes à contact oblique à une rangée disposés dos à dos dans une configuration de type O, mais elle nécessite nettement moins d'espace axial. Le tableau ci-dessous répertorie les données dimensionnelles de base que les ingénieurs vérifient en premier.

Lecture de l'alésage, du diamètre extérieur et de la largeur

L'alésage de 10 mm et le diamètre extérieur de 30 mm définissent une enveloppe compacte qui convient aux petites boîtes de vitesses, aux arbres de pompe et aux carters d'extrémité de moteur. C'est la largeur de 14 mm qui rend la paire dos à dos efficace. Un concepteur obtient la capacité axiale de deux roulements dans un encombrement à peine plus large qu'une unité à une seule rangée. Avec une masse d'environ 0,051 kg, le roulement ajoute peu d'inertie de rotation, ce qui est important lorsqu'un arbre accélère et décélère fréquemment.

Congés et distance des points de pression

Deux valeurs du tableau sont faciles à négliger. La dimension minimale du congé de 0,6 mm indique au machiniste à quel point les coins de l'épaulement de l'arbre et du boîtier peuvent être pointus. Un coin plus serré que cette valeur empêche la bague de roulement de s'appuyer complètement contre l'épaulement, ce qui entraîne un désalignement et un frottement. La distance entre les points de pression de 16 mm localise l'endroit où la charge agit efficacement le long de l'axe. Utilisez-le lorsque vous calculez les moments de charge sur l'arbre, car il détermine le bras de levier entre le roulement et la force appliquée.

Capacités de charge et limites de vitesse

Les données de charge et de vitesse déterminent si un roulement survivra à son cycle de service. Les notations publiées sont résumées dans les fiches ci-dessous, suivies d'un tableau expliquant la signification pratique de chaque notation.

Capacité statique ou dynamique

L'indice dynamique régit la rotation continue, tandis que l'indice statique protège le roulement lors des chocs de démarrage, des impacts de transport ou des arrêts de la machine sous charge. Un système soumis à des charges de choc fréquentes doit d'abord être vérifié par rapport à la valeur statique, car l'indentation permanente dans les chemins de roulement est irréversible. La limite de fatigue est une référence utile pour les phases de charge légère, où le roulement est censé fonctionner pendant de longues périodes sans développer de fatigue de surface.

Les indices de vitesse en pratique

Les valeurs de vitesse doivent être lues conjointement avec la conception du joint et de la cage. La vitesse limite de 24 000 tr/min est réalisable car le roulement utilise des boucliers sans contact et une cage légère en polyamide, qui réduisent tous deux la friction et la chaleur. Maintenez la vitesse de fonctionnement confortablement en dessous de la limite, en particulier à des températures ambiantes élevées, car la chaleur générée à grande vitesse réduit la durée de vie de la graisse et augmente l'usure des joints.

Décoder le code suffixe

La désignation 3200 A-2ZTN9/MT33 est une description compacte de la configuration de conception. Chaque élément de suffixe vous indique quelque chose de spécifique sur le comportement du roulement, c'est pourquoi la lecture correcte du code évite des erreurs de commande coûteuses.

Deux désignations de bouclier se ressemblent et sont souvent confondues. Un écran sans contact laisse un petit jeu, il n'ajoute donc presque aucune friction mais offre une protection limitée contre les poussières fines. Un joint de contact offre une meilleure protection mais génère plus de chaleur à grande vitesse. Le suffixe 2Z indiquant une conception sans contact, le roulement est mieux adapté aux environnements propres et fermés où la vitesse est la principale priorité.

Avantages structurels dans les machines réelles

Géométrie dos à dos

La disposition dos à dos est le principal avantage d’une conception à double rangée. Deux rangées de billes partagent un seul jeu d'anneaux, de sorte que la paire supporte les charges radiales et les charges axiales dans les deux sens tout en gardant l'arbre centré. Cette résistance au moment de basculement est précieuse lorsque l'arbre doit rester rigide, comme dans une position d'engrènement d'engrenage ou une roue de pompe qui connaît une poussée inégale.

Par rapport au montage de deux roulements séparés à une rangée, l'unité intégrée réduit la complexité de l'usinage. L'alésage et l'épaulement du boîtier n'ont besoin que d'un seul siège précis, et la relation de précharge entre les deux rangées est définie lors de la fabrication plutôt que par l'assembleur.

Capacité à grande vitesse

La vitesse élevée dépend de la génération de chaleur, du comportement du lubrifiant et de la stabilité de la cage. La combinaison de boucliers sans contact et d'une cage en polyamide maintient un faible frottement, et la charge de graisse fixe évite les pertes par barattage dues à un remplissage excessif. Les concepteurs peuvent donc cibler des arbres qui tournent bien au-dessus des vitesses conventionnelles, à condition que le boîtier dissipe la chaleur et que la vitesse de fonctionnement reste dans la limite nominale.

Conception pré-lubrifiée

Le roulement est livré avec de la graisse MT33 déjà en place. Cela simplifie l'installation car aucune étape de lubrification supplémentaire n'est nécessaire sur la chaîne de montage et élimine une source courante de contamination. Pour les applications scellées à vie, l’absence d’orifice de relubrification réduit également le nombre de chemins de fuite potentiels dans la machine.

Domaines d'application

Le roulement convient aux machines qui doivent supporter des charges radiales et axiales ensemble à l'intérieur d'une section rotative compacte. Les domaines d'application les plus courants comprennent :

• Pompes : pompes industrielles et pompes à eau où la poussée de la roue doit être contrôlée.
• Boîtes de vitesses : transmissions et réducteurs où la rigidité de l'arbre affecte la qualité de l'engrenage.
• Moteurs électriques : moteurs et générateurs qui fonctionnent à grande vitesse et nécessitent une position d’arbre stable.
• Machines industrielles : ensembles rotatifs compacts qui transportent des charges combinées dans des espaces restreints.

Lorsque vous recherchez des options de fournisseur, un Roulement 3200 a-2ztn9/mt33 peut être spécifié avec ses dimensions et son code suffixe, ce qui évite toute confusion avec des variantes comportant des joints ou des cages différents.

Guide de sélection

Utilisez la séquence suivante pour décider si ce roulement convient à votre application. Chaque étape utilise les données discutées ci-dessus, la décision reste donc traçable.

1. Définissez la direction de la charge. Mesurez les charges radiales et axiales séparément, y compris les charges de choc et les inversions de charge. Si la poussée agit dans les deux sens, une conception à double rangée est un bon candidat.
2. Vérifiez la vitesse par rapport à la limite. Comparez la vitesse de fonctionnement avec la vitesse limite de 24 000 tr/min et conservez une marge pour l'échauffement et les pics de vitesse.
3. Confirmez le joint et la graisse. Utilisez le bouclier 2Z sans contact et la graisse MT33 lorsque l'environnement est propre et que la température reste dans la plage indiquée.
4. Vérifiez la géométrie de l'épaule. Vérifiez que les rayons d'épaulement de l'arbre et du boîtier sont d'au moins 0,6 mm et que la distance du point de pression de 16 mm correspond à l'analyse du moment.
5. Vérifiez la capacité statique. Confirmez que la valeur statique de 4,3 kN couvre la charge de choc ou d'arrêt la plus défavorable.

Si l'environnement contient de la poussière abrasive ou de l'eau de lavage, envisagez un autre type de joint. Le bouclier sans contact est conçu pour les machines fermées plutôt que pour les environnements ouverts ou difficiles.

Installation, lubrification et planification du cycle de vie

Une installation correcte protège les performances nominales. Nettoyez l'arbre et le boîtier, vérifiez les dimensions par rapport aux valeurs publiées et appuyez uniformément sur les anneaux afin que la charge ne passe pas à travers les billes lors de la mise en place. Évitez de heurter directement les joints, car même une petite déformation d'un bouclier en acier peut créer un contact qui génère de la chaleur à grande vitesse.

Le roulement étant pré-lubrifié, le plan de maintenance se concentre sur la température et les vibrations plutôt que sur un graissage régulier. Suivez la température du boîtier pendant la mise en service et enregistrez les niveaux de vibrations au début du service. Une augmentation progressive de l'une ou l'autre valeur signale généralement une usure précoce ou un mauvais alignement, ce qui permet d'entreprendre une action corrective avant la défaillance. Lorsque la machine fonctionne dans un environnement stable et propre, la graisse pré-remplie peut supporter de longs intervalles d'entretien sans lubrification supplémentaire.
