Acier SI sur roulement d'extrémité de tige en acier

Accueil / Roulement / Roulement d'extrémité de tige / Acier SI sur roulement d'extrémité de tige en acier

Acier SI sur roulement d'extrémité de tige en acier

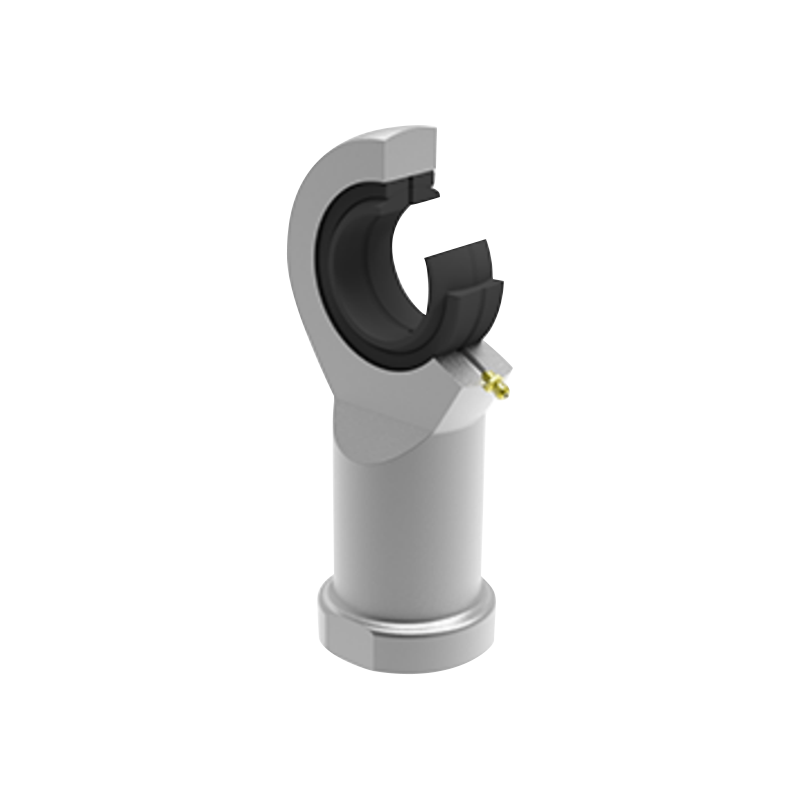

Les rotules à rotule assemblées sont assemblées à partir d'un corps d'extrémité de tige et d'une rotule radiale GE…E ou GE…ES. Le corps de l'embout à tige est en acier au carbone avec une surface galvanisée. À l'exception des modèles portant le suffixe « E », les autres modèles peuvent être lubrifiés via une coupelle d'huile ou un œillet d'extrémité de tige.

Contact Us Contactez-nous
PRÉV：No previous product SUIVANT：Roulement d'extrémité de tige en acier zingué SA
  • Descriptif
  • Spécifications
  • Contactez-nous

·Numéro de produit :
SI…E 5～12
SI…ES 15～80
·Paire de friction coulissante : Acier/Acier
· Plage de température de fonctionnement : 50 ℃ ~ 150 ℃
1) Non lubrifié.
2) Lubrifié uniquement via un œillet d'extrémité de tige.
Des rotules à rotule avec différents pas ou avec des exigences particulières en matière de précision de filetage sont disponibles.
Pour les filetages à gauche, le modèle de roulement et le marquage du filetage doivent inclure « L » et « gauche », par exemple : SIL20ES M20×1,5 gauche 6H.

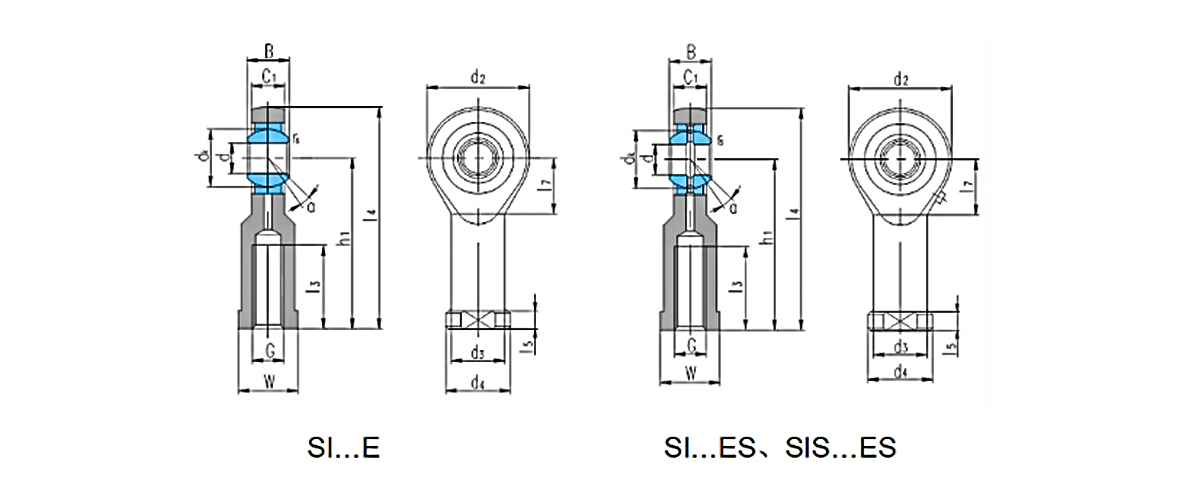

Roulement
numéro 		Dimensions
mm 		Capacités de charge kN Poids
≈kg
d B ne sait pas C₁
maximum 		d₂ G
6H 		h₁ je₃
min 		je₄ je₅ je₇ W d₃ d4 rs
min 		a°
≈ 		Dynamique Statique
SI5E1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112F1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES2) 20 16 29 13.5 53 M20 × 1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36×3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39×3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56×4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64×4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80×4 230 85 320 25 91 100 95 110 1 6 400 600 11.7
