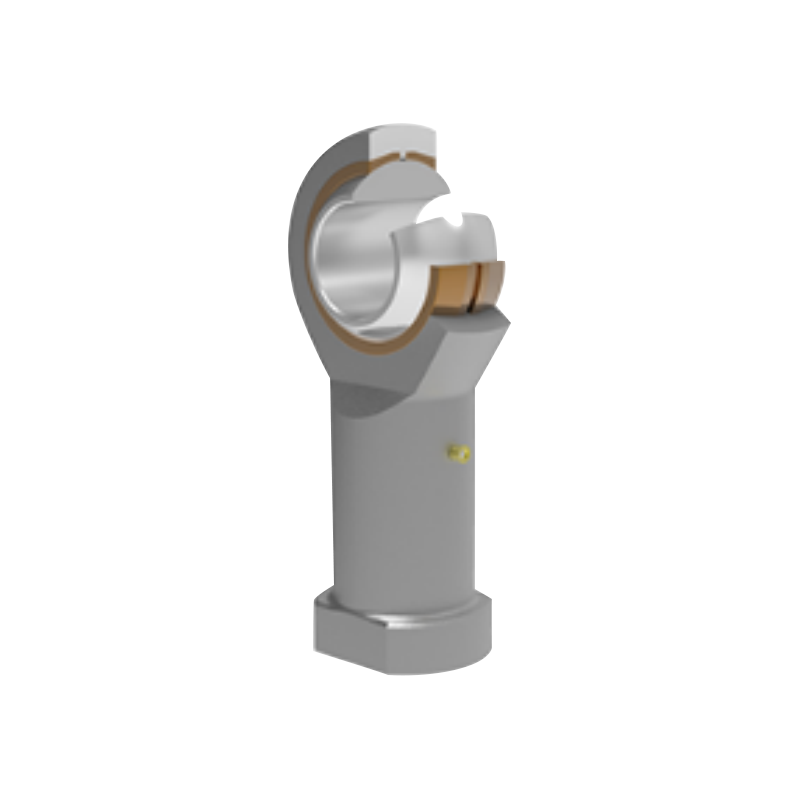

Roulements d'extrémité de tige doublés de cuivre série SIBP

Les rotules à rotule de la série SIBP sont fabriquées en acier au carbone de haute qualité avec une surface galvanisée, offrant une excellente résistance à la corrosion. Un revêtement en bronze intégré dans la surface coulissante améliore encore la capacité portante et la résistance à l'usure. La bague intérieure est en acier à roulement, trempé et chromé dur, assurant une excellente résistance à l'usure et des performances stables à long terme. Cette conception offre une solution idéale pour les applications à charge élevée et de précision.

Contactez-nous

PRÉCÉDENT :Roulements d'extrémité de tige d'extrusion SAZJ SUIVANT :Roulement à haute rigidité compatible avec la lubrification SABP

Description
Spécifications
Contactez-nous

Méthode de lubrification
·Cette série de roulements peut être lubrifiée via une coupelle d'huile (pour les modèles avec un diamètre d'alésage supérieur à 6,35 mm), garantissant une lubrification efficace et prolongeant la durée de vie.
·Pour les modèles avec un diamètre d'alésage inférieur à 6,35 mm, cette série n'offre pas d'option de lubrification, une attention particulière est donc requise pour la gestion de la lubrification.

Plage de température de fonctionnement
La plage de température de fonctionnement est de 50 ℃ à 150 ℃, maintenant d'excellentes performances même dans des conditions de température extrêmes.

Options de personnalisation
·Cette série de rotules à rotule sur rotule prend en charge la personnalisation avec diverses précisions de filetage pour répondre aux exigences d'applications industrielles spécifiques.
·Si vous utilisez un filetage à gauche, le numéro de modèle doit être marqué « L » ou « gauche », par exemple : SILBP20S M20×1,5 gauche 6H, pour garantir qu'il répond à vos exigences précises.

Mise à niveau matérielle
L'extrémité de la tige de roulement et la bague intérieure peuvent également être en acier inoxydable, adaptées à une utilisation dans des environnements difficiles. Les versions en acier inoxydable se terminent par « X », par exemple : SIBP…S/X.

Applications
Cette série de produits est largement utilisée dans divers équipements nécessitant une haute précision et durabilité, notamment les robots industriels, les dispositifs médicaux, les instruments de mesure de précision, l'aérospatiale et d'autres domaines.

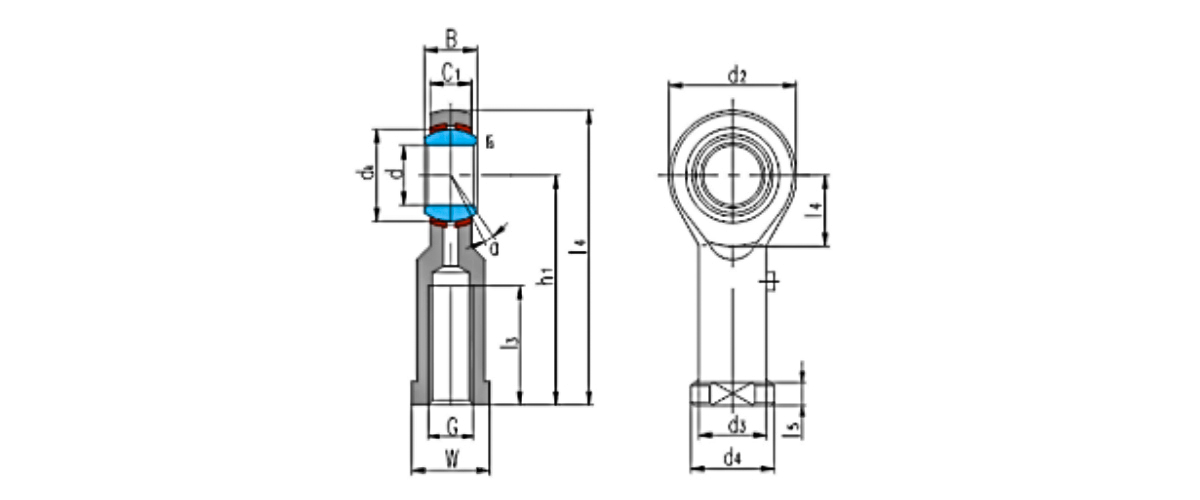

Roulement numéro	Dimensiens mm																Capacités de charge kN		Poids ≈kg
	Dimensiens mm																Capacités de charge kN
	d	B	dₖ	C₁ maximum	d₂	G 6H	h₁	je₃ min	je₄	je₅	je₇	W	d₃	d4	rₛ min	α° ≈	Dynamique	Statique
SIBP5S1)	5	8	11.112	6	16	M5	27	14	35	4	8	9	9	11	0.3	13	3.3	4.1	0.016
SIBP6S1)	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.3	5.3	0.026
SIBP8S	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	6.8	8.5	0.044
SIBP10S	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP10S/B1	10	14	19.05	10.5	26	M10 × 1,25	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP12S	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP12S/B2	12	16	22.23	12	30	M12 × 1,25	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP14S	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP14S/B1	14	19	25.4	13.5	34	M14×1,5	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP16S	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP16S/B1	16	21	28.58	15	38	M16 × 1,5	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP18S	18	23	31.75	16.5	42	M18 × 1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	30	0.285
SIBP20S	20	25	34.93	18	46	M20 × 1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	35	0.382
SIBP22S	22	28	38.1	20	50	M22 × 1,5	84	43	109	12	23	32	30	37	0.6	15	38	43	0.488
SIBP25S	25	31	42.86	22	60	M24×2	94	48	124	12	29.5	36	33.5	42	0.6	15	47	65	0.749
SIBP28S	28	35	47.83	25	66	M27×2	103	53	136	12	32.5	41	37	46	0.6	15	59	77	0.949
SIBP30S	30	37	50.8	25	70	M30×2	110	56	145	15	34	41	40	50	0.6	17	63	86	1.13
