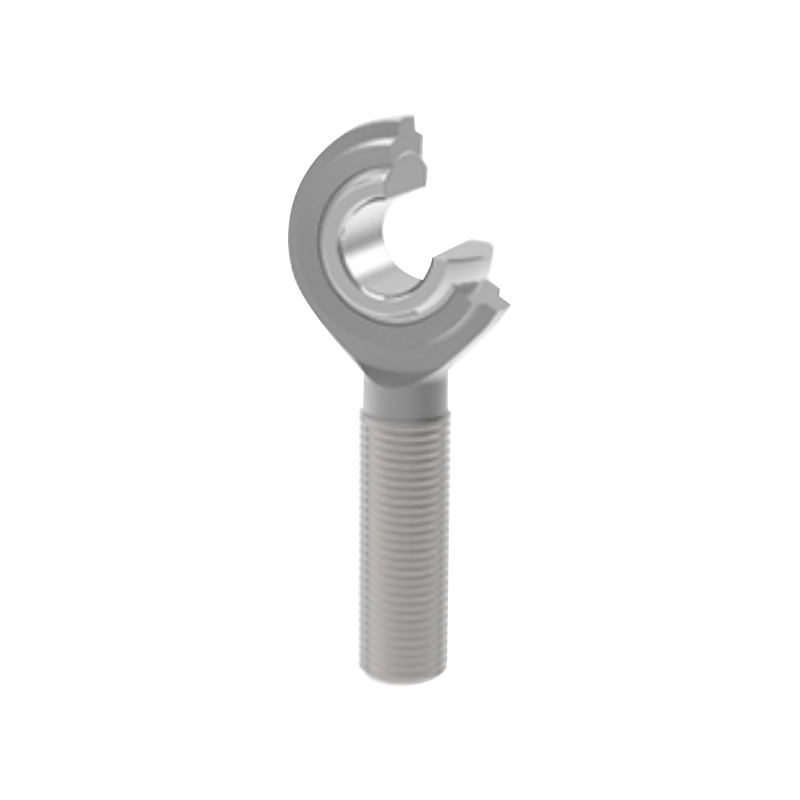

Roulements d'extrémité de tige d'extrusion SAZJ

Les rotules à rotule extrudée de la série SAZJ sont dotées d'un corps d'extrémité de tige en acier au carbone avec une surface galvanisée pour une excellente résistance à la corrosion. La bague intérieure est en acier à roulement, trempé et chromé dur, garantissant une résistance à l'usure et une haute précision lors d'une utilisation à long terme. La conception extrudée du roulement donne lieu à une structure compacte et fiable, adaptée à diverses applications industrielles.

Contact Us Contactez-nous
PRÉCÉDENT :Roulement d'extrémité de tige en acier au carbone de haute précision SIZJ SUIVANT :Roulements d'extrémité de tige doublés de cuivre série SIBP
  • Description
  • Spécifications
  • Contactez-nous

Plage de température de fonctionnement
50 ℃ à 150 ℃, permettant un fonctionnement stable dans des environnements à températures extrêmes.

Méthode de lubrification
Les roulements offrent des options de lubrification flexibles : à l'exception des petits alésages (moins de 6,35 mm), d'autres modèles peuvent être lubrifiés via une coupelle d'huile ou un œillet d'extrémité de tige, garantissant un fonctionnement fluide et durable.

Options de personnalisation
Différentes précisions de filetage peuvent être fournies pour répondre à diverses exigences d'application de précision.

Version avec filetage à gauche
Pour les modèles à filetage à gauche, veuillez ajouter « L » ou « LH » après le numéro de modèle du roulement, par exemple : SALZJ12 1/2 20UNF 2ALH.

Options matérielles :
Le corps de l'embout à tige et la bague intérieure de cette série peuvent être en acier inoxydable, adaptés aux applications nécessitant une plus grande résistance à la corrosion. Un « X » est ajouté après le numéro de modèle pour indiquer la version en acier inoxydable, par exemple : SAZJ…/X.

Applications :
Les rotules à rotule de la série SAZJ sont largement utilisées dans divers équipements nécessitant une haute précision, une rigidité élevée et une durabilité à long terme, et sont particulièrement adaptées aux robots industriels, aux équipements médicaux, à l'aérospatiale et aux instruments de précision.

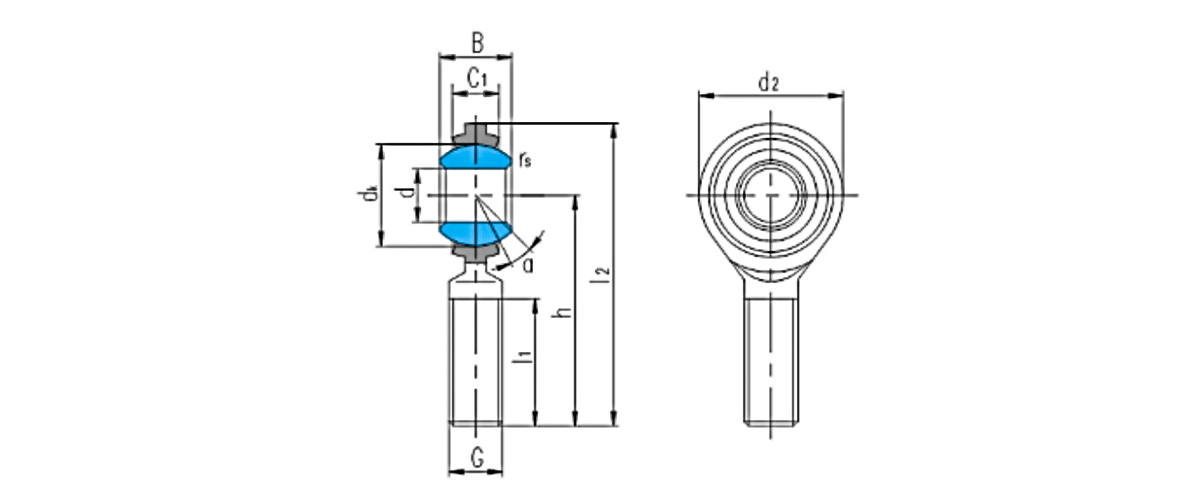

Roulement
numéro 		Dimensions
mm/pouce 		Indices payants
kN 		Poids
≈kg
d B dₖ C₁
maximum 		d₂ G
UNF-2A 		h Je₁
min 		je₂ rₛ
min 		α°
≈ 		Dynamique Statique
SAZJ4 4.83 7.92 11.1 5.94 15.88 10-32 31.75 19.05 39.70 0.3 10 3.6 3.8 0.014
0.19 0.312 0.437 0.234 0.625 1.25 0.75 1.563 0.012
SAZJ6 6.35 9.53 12.7 6.35 19.05 1/4-28 39.67 25.40 49.20 0.3 13.5 5.4 6.6 0.018
0.25 0.375 0.5 0.25 0.75 1.562 1 1.937 0.012
SAZJ7 7.94 11.10 15.88 7.92 22.23 16/05-24 47.63 31.75 58.72 0.3 11 8.5 12 0.032
0.3125 0.437 0.625 0.312 0.875 1.875 1.25 2.312 0.012
SAZJ9 9.53 12.70 18.26 9.12 25.40 3/8-24 49.23 31.75 61.93 0.6 11 11 16 0.050
0.375 0.5 0.719 0.359 1 1.938 1.25 2.438 0.024
SAZJ11 11.11 14.27 20.62 10.31 28.58 16/07-20 53.98 34.93 68.28 0.6 10.5 14 21 0.068
0.4375 0.562 0.812 0.406 1.125 2.125 1.375 2.688 0.024
SAZJ12 12.7 15.88 23.81 11.50 33.32 1/2-20 61.93 38.10 78.59 0.6 10 18 28 0.11
0.5 0.625 0.937 0.453 1.312 2.438 1.5 3.094 0.024
SAZJ15 15.88 19.05 28.58 12.29 38.10 5/8-18 66.68 41.28 85.73 0.6 13 23 29 0.16
0.625 0.75 1.125 0.484 1.5 2.625 1.625 3.375 0.024
SAZJ19 19.05 22.23 33.32 15.06 44.45 3/4-16 73.03 44.45 95.25 0.6 12 34 44 0.26
0.75 0.875 1.312 0.593 1.75 2.875 1.75 3.75 0.024
