Roulement d'extrémité de tige de précision SIBP/SABP

Accueil / Roulement / Roulement d'extrémité de tige / Roulement d'extrémité de tige de précision SIBP/SABP

Roulement d'extrémité de tige de précision SIBP/SABP

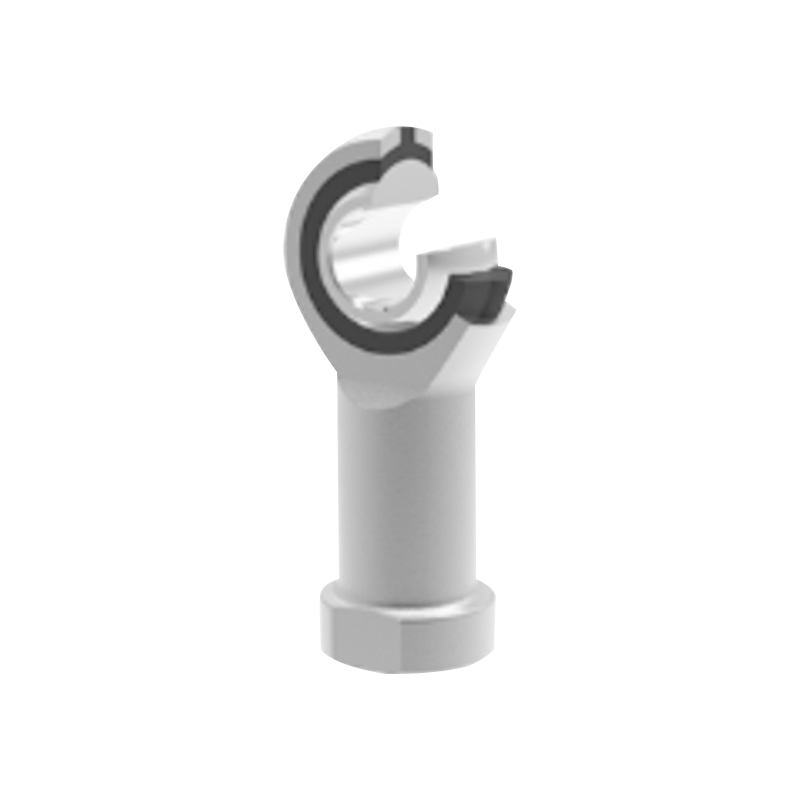

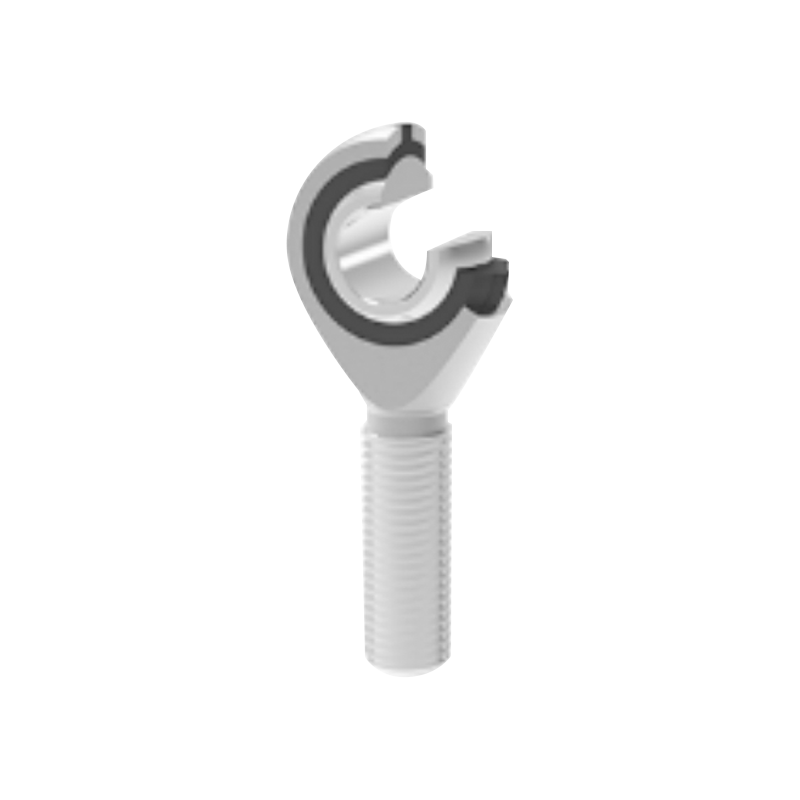

Cette série se compose de roulements à rotule à rotule compacts et autolubrifiants, comprenant un corps d'extrémité de tige, une bague intérieure et un revêtement en plastique PTFE. Le corps de l'embout à tige est en acier au carbone avec une surface galvanisée ; la bague intérieure est en acier à roulement, trempé et chromé sphériquement dur. Sa surface coulissante s'accouple directement au plastique PTFE, permettant un fonctionnement sans lubrification.

Contact Us Contactez-nous
PRÉCÉDENT :Roulements d'extrémité de tige autolubrifiants sans entretien SIK/SAK SUIVANT :Roulement d'extrémité de tige fileté autolubrifiant SIZP avec insert en PTFE
  • Description
  • Spécifications
  • Contactez-nous

·Numéro de produit :
SIBP…N 5～20
SABP…N 5～20
·Paire de friction coulissante : Acier / Plastique PTFE
·Plage de température de fonctionnement : -40 ℃ ~ 75 ℃
·Options de personnalisation :
Personnalisation du fil : La personnalisation du pas non standard ou de la précision du filetage spécial est prise en charge.
Filetage à gauche : Le numéro de modèle et le marquage du filetage à gauche doivent inclure « L » et « gauche ». Exemple :
Filetage interne : SILBP20N M20×1,5 gauche 6H
Filetage externe : SALBP20N M20×1,5 gauche 6g
Des roulements d'extrémité de tige avec différents pas ou exigences particulières en matière de précision de filetage sont disponibles.
S'il s'agit d'un filetage à gauche, le modèle de roulement et la marque du filetage doivent être marqués « L » et « gauche », par exemple : SILBP20N M20×1,5 gauche 6H, SALBP20N M20×1,5 gauche 6g.

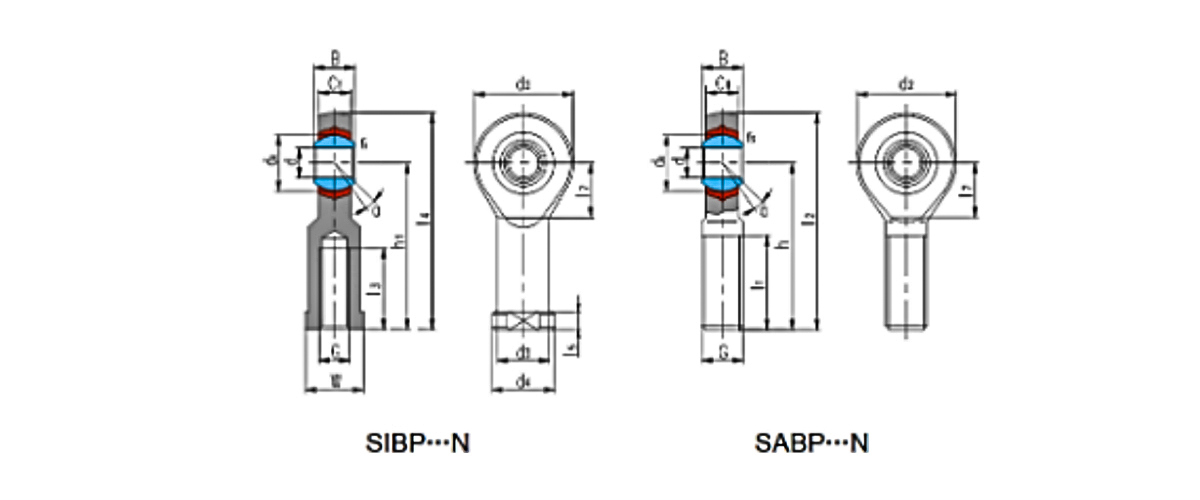

Roulement
numéro 		Dimensions
mm/pouce 		Capacités de charge
kN 		Poids
≈kg
d B dₖ C₁
maximumimum 		d₂ G
6H 		h₁ je₃
min 		je₄ je₅ je₇ W d₃ d₄ rₛ
min 		α°
≈ 		Dynamique Statique
SIBP5N 5 8 11.112 6 16 M5 27 14 35 4 B 9 9 11 0.3 13 3.25 5.3 0.016
SIBP6N 6 9 12.7 6.75 18 M6 30 14 39 5 9 11 10 13 0.3 13 4.25 6.8 0.028
SIBP8N 8 12 15.88 9 22 M8 36 17 47 5 11 14 12.5 16 0.3 14 7.1 114 0.044
SIBP10N 10 14 19.05 10.5 26 M10 43 21 56 6.5 13 17 15 19 0.3 14 9.8 14.3 0.072
SIBP12N 12 16 22.23 12 30 M12 50 24 65 6.5 15 19 17.5 22 0.3 13 13.2 17 0.108
SIBP14N 14 19 25.4 13.5 34 M14 57 27 74 8 16 22 20 25 0.3 16 17 27.5 0.161
SIBP16N 16 21 28.58 15 38 M16 64 33 83 8 17.5 22 22 27 0.3 15 21.4 34.5 0.225
SIBP18N 18 23 31.75 16.5 42 M18 × 1,5 71 36 92 10 19.5 27 25 31 0.6 15 26 41.5 0.295
SIBP20N 20 25 34.93 18 48 M20 × 1,5 77 40 100 10 21.5 30 27.5 34 0.6 15 31 50 0.382

Roulement
numéro 		Dimensions
mm/pouce 		Capacités de charge
KN 		Poids
≈kg
d B dₖ C₁
maximumimum 		d₂ G
6g 		h Je₁
min 		je₂ je₇ rₛ
min 		α°
≈ 		Dynamique Statique
SABP6N 5 8 11.112 6 16 M5 33 20 41 - 0.3 13 3.25 5.3 0.016
SABP6N 6 9 12.7 6.75 18 M6 36 22 45 - 0.3 13 4.25 6.8 0.026
SABP8N B 12 15.88 9 22 M8 42 25 53 - 0.3 14 7.1 10 0.044
SABP10N 10 14 19.05 10.5 26 M10 48 29 61 - 0.3 14 9.8 12.5 0.072
SABP12N 12 16 22.23 12 30 M12 54 33 69 - 0.3 13 13.2 15 0.108
SABP14N 14 19 25.4 13.5 34 M14 80 38 77 - 0.3 16 17 25.5 0.161
SABP16N 16 21 28.58 15 38 M16 86 40 85 - 0.3 15 21.4 34.5 0.225
SABP18N 18 23 31.75 16.5 42 M18 × 1,5 72 44 93 23 0.6 15 26 41.5 0.295
SABP20N 20 25 34.93 18 46 M20 × 1,5 78 47 101 25 0.6 15 31 50 0.382
