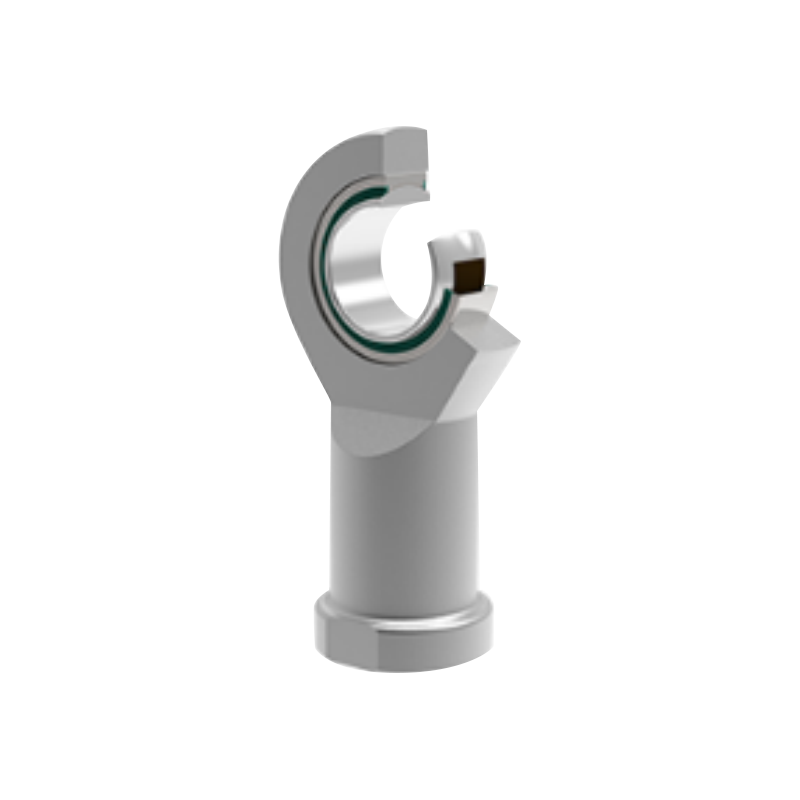

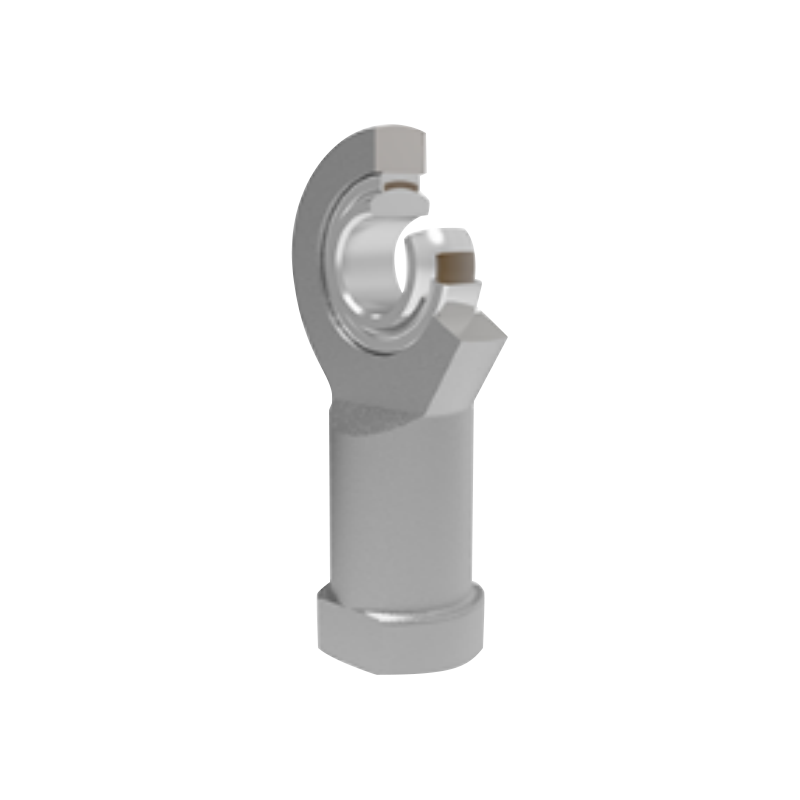

Roulement d'extrémité de tige SI sans entretien

Rotule de rotule assemblée autolubrifiante SI…C : assemblée à partir d'un corps d'embout de tige en acier au carbone galvanisé et d'une rotule radiale autolubrifiante GE…C, conception sans entretien, aucune lubrification externe requise, garantissant un fonctionnement stable à long terme.
Rotule de rotule assemblée autolubrifiante SI…ETL 2RS : assemblée à partir d'un corps d'extrémité de tige en acier au carbone galvanisé et d'une rotule radiale autolubrifiante GE…ET 2RS, dotée d'une conception de joint en boucle fermée pour éviter la contamination, éliminer les exigences de lubrification et s'adapter aux environnements difficiles.

Contactez-nous

PRÉCÉDENT :Roulement de joint d'extrémité de tige SAZP SUIVANT :Roulement sphérique à extrémité de tige autolubrifiant SA

Description
Spécifications
Contactez-nous

Numéro de produit
SI…C (5～30) SI…ETL 2RS (15～80)

Paire de friction coulissante
·SI…C : Matériau composite acier/PTFE
·SI…ETL 2RS : Tissu tressé acier/PTFE

Plage de température de fonctionnement
Convient à une large plage de températures
·SI…C : 50 ℃ ~ 150 ℃
·SI…ETL 2RS : 30 ℃ ~ 130 ℃

Options de personnalisation
·Des roulements d'extrémité de tige avec différents pas ou exigences de précision de filetage sont disponibles pour répondre aux besoins d'applications spéciales.
·Marquage du filetage à gauche : pour les versions à filetage à gauche, veuillez ajouter "L" ou "gauche" après le numéro de modèle, par exemple : SIL20C M20×1,5left-6H, pour garantir un marquage précis.

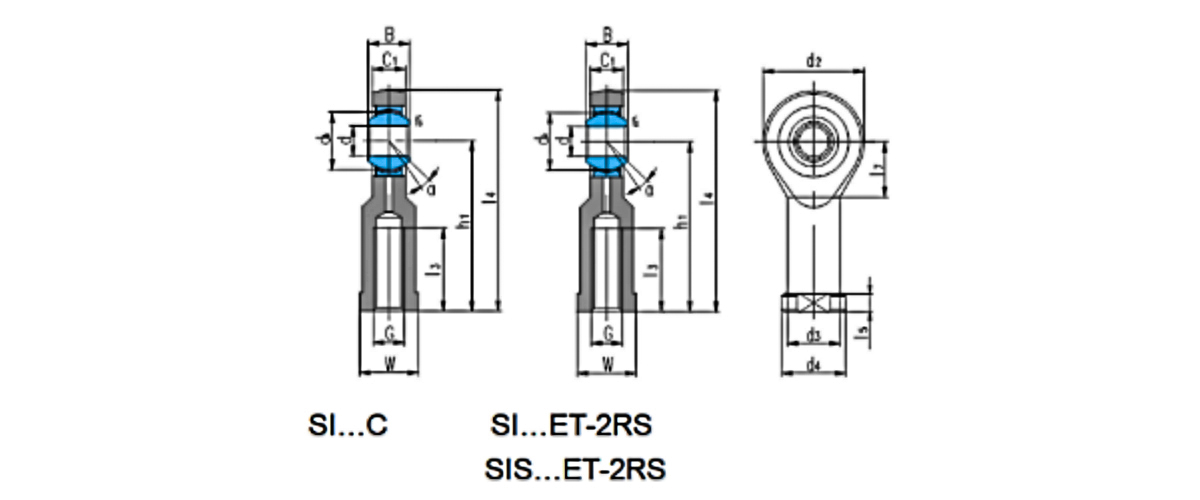

Roulement numéro	Dimensions mm/pouce																Capacités de charge kN		Poids ≈kg
Roulement numéro	d	B	dₖ	C₁ maximum	d₂	G 6H	h₁	je₃ min	je₄	je₅	je₇	W	d₃	d₄	rₛ min	α° ≈	Dynamique	Statique	Poids ≈kg
SI5C	5	6	10	4.5	21	M5	30	11	40.5	5	11.5	10	10	13	0.3	13	3.6	8.1	0.023
SIEC	6	6	10	4.5	21	Mo	30	11	40.5	5	11.5	11	11	13	0.3	13	3.6	B.1	0.023
SIBC	8	8	13	6.5	24	Mo	36	15	48	5	13	13	13	16	0.3	15	5.8	12.9	0.040
S10C	10	9	16	7.5	29	M10	43	20	57.5	6.5	15	16	16	19	0.3	12	B.6	17.8	0.065
S12C	12	10	18	8.5	34	M12	50	23	67	7	18	18	19	22	0.3	10	11	24.5	0.108
S15C	15	12	22	10.5	40	M14	61	30	81	8	21	21	21	26	0.3	8	18	36	0.169
SI15ETL-2RS	15	12	22	10.5	40	M14	61	30	81	8	21	21	21	26	0.3	8	25	36	0.169
S17C	17	14	25	11.5	46	M16	67	34	90	10	24	27	25	29	0.3	10	22	45	0.235
S117ETL-2RS	17	14	25	11.5	46	M16	67	34	90	10	24	27	25	29	0.3	10	32	45	0.235
Si20C	20	16	29	13.5	53	M20 × 1,5	77	40	103.5	10	25.5	30	28	34	0.3	9	31	60	0.335
SI20ETL-2RS	20	16	29	13.5	53	M20 × 1,5	77	40	103.5	10	25.5	30	28	34	0.3	9	45	60	0.335
SI25C	25	20	35.5	18	64	M24×2	94	48	128	12	33	36	35	42	0.6	7	51	85	0.665
SI25ETL-2RS	25	20	35.5	18	64	M24×2	94	48	128	12	33	36	35	42	0.6	7	85	85	0.665
SI30C	30	22	40.7	20	73	M30×2	110	56	146.5	15	37.5	46	42	50	0.6	6	65	110	1.05
SI30ETL-2RS	30	22	40.7	20	73	M30×2	110	56	146.5	15	37.5	46	42	50	0.6	6	110	110	1.05
S135ETL-2RS	35	25	47	22	82	M36×3	125	60	168	15	40	55	48	58	0.6	6	140	146	1.50
SI40ETL-2RS	40	28	53	24	92	M39×3	142	85	188	18	47	60	52	65	0.6	7	175	180	2.05
SIS40ETL-2RS	40	28	53	24	92	M42×3	142	85	188	18	47	55	52	65	0.6	7	99	180	1.94
SI45ETL-2RS	45	32	60	28	102	M42×3	145	85	198	20	52	65	58	70	0.8	7	225	240	2.72
SIS45ETL-2R	45	32	60	27	102	M45×3	145	85	198	20	52	60	58	70	0.6	7	127	240	2.61
SI50ETL-2RS	50	35	68	31	112	M45×3	160	68	216	20	57	70	62	75	0.6	6	275	290	3.48
SIS50ETL-2RS	50	35	66	31	112	M52×3	160	69	216	20	57	65	62	75	0.6	6	158	260	3.24
SI60ETL-2RS	60	44	80	39	135	M52×3	175	70	242.5	20	68.5	80	70	88	1	6	430	450	5.55
SIS60ETL-2RS	60	44	80	39	135	M80×4	175	73	242.5	20	68.5	75	70	88	1	6	245	300	4.99
SI70ETL-2RS	70	49	92	43	160	M58×4	200	80	280	20	81	85	80	98	1	6	550	610	8.72
SIS70ETL-2RS	70	49	92	42	160	M72×4	200	80	280	20	81	80	85	98	1	6	313	470	8.33
SI80ETL-2RS	80	55	105	48	180	M84×4	230	85	320	25	91	95	95	110	1	6	705	750	12.9
SISBOETL-2RS	80	55	105	47	180	M80×4	230	85	320	25	91	100	95	110	1	6	400	600	117
