Roulements à billes à contact oblique à double rangée 3200 A-2ZTN9/MT33

Roulements à billes à contact oblique à double rangée (DRACBB)La conception du roulement à billes à contact oblique à double rangée (DRACBB) est fondamentalement la même que celle de deux roulements à billes à contact oblique à une rangée, mais il occupe beaucoup moins d'espace axial. Le DRACBB peut supporter des charges radiales et des charges axiales agissant dans les deux sens. Il est capable de limiter le déplacement axial bidirectionnel de l'arbre ou du boîtier. Avec un angle de contact typique de 30°, il offre un agencement de roulements très rigide et peut résister aux moments de renversement.

Contactez-nous

PRÉV：No previous product SUIVANT：7200 BECBP Roulements à billes à contact oblique

Descriptif
Spécifications
Contactez-nous

Caractéristiques des roulements
·Espace axial compact : Nécessite un espace axial minimal.
·Solution peu encombrante : Convient aux applications où l'espace axial est limité, remplaçant souvent deux roulements à billes à contact oblique à une rangée montés dos à dos.
·Capacité de charge combinée : Accepte les charges radiales et les charges axiales dans les deux directions.
·Capacité de charge de moment : Peut résister aux moments de renversement.
·Disposition de roulements rigides : Fournit une rigidité élevée du système.

Avantages clés
· Haute rigidité et capacité de charge : Offre une rigidité nettement supérieure par rapport à une configuration de roulement à billes à contact oblique à une seule rangée.
·Capacité de charge triple : Capable de supporter simultanément des charges radiales, des charges axiales bidirectionnelles et des moments de renversement.
·Idéal pour une rigidité élevée : Très adapté aux applications exigeant une grande rigidité.

Domaines d'application (Applications)
· Largement utilisé dans les moyeux de roue avant automobile.
·Pompes à huile, soufflantes Roots, compresseurs d'air.
·Divers types de transmissions/boîtes de vitesses.
·Broches de machines-outils.

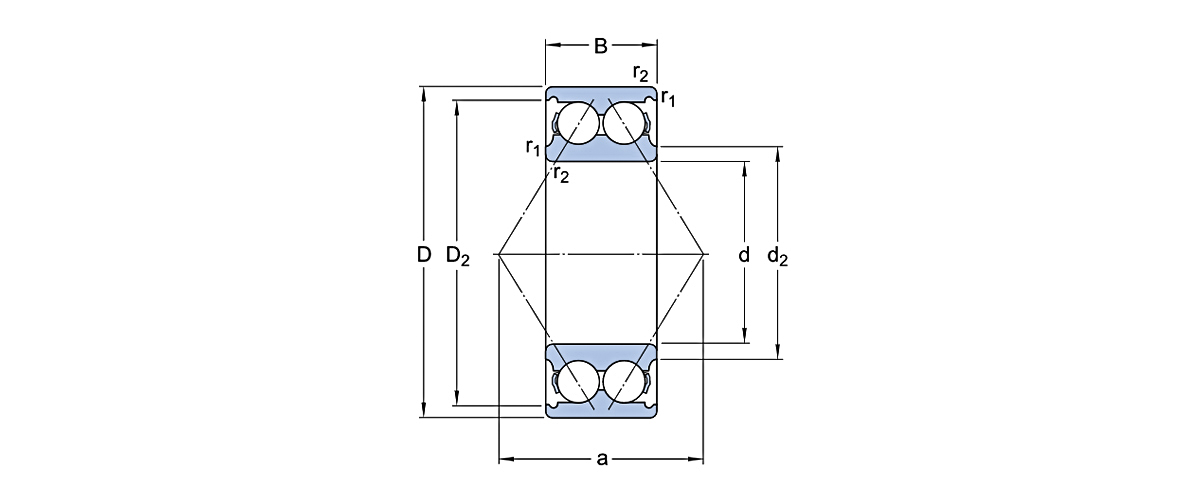

Dimensions de base			Charge de base		Indices de vitesse		Messe	Modèle
Dimensions de base			dynamique	statique	Vitesse de référence	Limitation de vitesse	Messe	Numéro de roulement.
j [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[tr/min]	[tr/min]	[kg]	Numéro de roulement.
10	30	14	6.849	3.87	23400	21600	0.051	Roulement 3200 A-2ZTN9/MT33
10	30	14	6.849	3.87	23400	21600	0.051	Roulement 3200 ATN9
10	30	14	6.849	3.87		15300	0.051	Roulement 3200 A-2RS1TN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	Roulement 3201 A-2ZTN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 roulement ATN9
12	32	15.9	9.09	5.04		13500	0.058	Roulement 3201 A-2RS1TN9/MT33
15	35	15.9	10.08	6.12	19800	16200	0.066	Roulement 3202 A-2ZTN9/MT33
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 roulement ATN9
15	35	15.9	10.08	6.12		12600	0.066	Roulement 3202 A-2RS1TN9/MT33
15	42	19	13.59	8.37	16200	14400	0.13	Roulement 3302 A-2Z
15	42	19	13.59	8.37	16200	14400	0.13	Roulement 3302 A-2ZTN9/MT33
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 Roulement
15	42	19	13.59	8.37		10800	0.13	Roulement 3302 A-2RS1
15	42	19	13.59	8.37		10800	0.13	Roulement 3302 A-2RS1TN9/MT33
17	40	17.5	12.87	7.92	17100	14400	0.096	Roulement 3203 A-2ZTN9/MT33
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 Roulement
17	40	17.5	12.87	7.92		10800	0.096	Roulement 3203 A-2RS1TN9/MT33
17	47	22.2	19.44	11.43	15300	12600	0.18	Roulement 3303 A-2Z
17	47	22.2	19.44	11.43	15300	12600	0.18	Roulement 3303 A-2ZTN9/MT33
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 Roulement
17	47	22.2	19.44	11.43		9900	0.18	Roulement 3303 A-2RS1
17	47	22.2	19.44	11.43		9900	0.18	Roulement 3303 A-2RS1TN9/MT33
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 Un roulement
20	47	20.6	18.36	11.61	14400	12600	0.16	Roulement 3204 A-2Z
20	47	20.6	18.36	11.61	14400	12600	0.16	Roulement 3204 A-2ZTN9/MT33
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 Roulement
20	47	20.6	18.36	11.61		9000	0.16	Roulement 3204 A-2RS1
20	47	20.6	18.36	11.61		9000	0.16	Roulement 3204 A-2RS1TN9/MT33
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 Un roulement
20	52	22.2	22.05	14.04	11700	11700	0.22	Roulement 3304 A-2Z

Dimensions de base			Charge de base		Indices de vitesse		Messe	Modèle
Dimensions de base			dynamique	statique	Vitesse de référence	Limitation de vitesse	Messe	Numéro de roulement.
j [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[tr/min]	[tr/min]	[kg]	Numéro de roulement.
20	52	22.2	22.05	14.04	11700	11700	0.22	Roulement 3304 A-2ZTN9/MT33
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 Roulement
20	52	22.2	22.05	14.04		8100	0.22	Roulement 3304 A-2RS1
20	52	22.2	22.05	14.04		8100	0.22	Roulement 3304 A-2RS1TN9/MT33
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 Un roulement
25	52	20.6	19.8	13.77	10800	10800	0.18	Roulement 3205 A-2Z
25	52	20.6	19.8	13.77	10800	10800	0.18	Roulement 3205 A-2ZTN9/MT33
25	52	20.6	19.8	13.77		7650	0.18	Roulement 3205 A-2RS1
25	52	20.6	19.8	13.77		7650	0.18	Roulement 3205 A-2RS1TN9/MT33
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 Un roulement
25	62	25.4	29.25	19.8	9900	9900	0.35	Roulement 3305 A-2Z
25	62	25.4	29.25	19.8	9900	9900	0.35	Roulement 3305 A-2ZTN9/MT33
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 Roulement
25	62	25.4	29.25	19.8		6750	0.35	Roulement 3305 A-2RS1
25	62	25.4	29.25	19.8		6750	0.35	Roulement 3305 A-2RS1TN9/MT33
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 Un roulement
30	62	23.8	27.45	19.8	9000	9000	0.29	Roulement 3206 A-2Z
30	62	23.8	27.45	19.8	9000	9000	0.29	Roulement 3206 A-2ZTN9/MT33
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 Roulement
30	62	23.8	27.45	19.8		6750	0.29	Roulement 3206 A-2RS1
30	62	23.8	27.45	19.8		6750	0.29	Roulement 3206 A-2RS1TN9/MT33
30	72	30.2	38.25	27	9000	8100	0.52	3306 Un roulement
30	72	30.2	38.25	27	9000	8100	0.52	Roulement 3306 A-2Z
30	72	30.2	38.25	27	9000	8100	0.52	Roulement 3306 A-2ZTN9/MT33
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 Roulement
30	72	30.2	38.25	27		5670	0.52	Roulement 3306 A-2RS1
30	72	30.2	38.25	27		5670	0.52	Roulement 3306 A-2RS1TN9/MT33
35	72	27	36.45	27	8100	8100	0.44	3207 Un roulement
35	72	27	36.45	27	8100	8100	0.44	Roulement 3207 A-2Z
35	72	27	36.45	27	8100	8100	0.44	Roulement 3207 A-2ZTN9/MT33

Dimensions de base			Charge de base		Indices de vitesse		Messe	Modèle
Dimensions de base			dynamique	statique	Vitesse de référence	Limitation de vitesse	Messe	Numéro de roulement.
j [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[tr/min]	[tr/min]	[kg]	Numéro de roulement.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 Roulement
35	72	27	36.45	27		5670	0.44	Roulement 3207 A-2RS1
35	72	27	36.45	27		5670	0.44	Roulement 3207 A-2RS1TN9/MT33
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 Roulement
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Un roulement
35	80	34.9	48.6	34.2	7650	7650	0.74	Roulement 3307 A-2Z
35	80	34.9	48.6	34.2	7650	7650	0.74	Roulement 3307 A-2ZTN9/MT33
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 Roulement
35	80	34.9	48.6	34.2		5400	0.74	Roulement 3307 A-2RS1
35	80	34.9	48.6	34.2		5400	0.74	Roulement 3307 A-2RS1TN9/MT33
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 Un roulement
40	80	30.2	43.2	32.85	8100	7200	0.57	Roulement 3208 A-2Z
40	80	30.2	43.2	32.85	8100	7200	0.57	Roulement 3208 A-2ZTN9/MT33
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 Roulement
40	80	30.2	43.2	32.85		5040	0.57	Roulement 3208 A-2RS1
40	80	30.2	43.2	32.85		5040	0.57	Roulement 3208 A-2RS1TN9/MT33
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM Roulement
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 Un roulement
40	90	36.5	58.95	43.2	6750	6750	0.93	Roulement 3308 A-2Z
40	90	36.5	58.95	43.2	6750	6750	0.93	Roulement 3308 A-2ZTN9/MT33
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 Roulement
40	90	36.5	58.95	43.2		4500	0.93	Roulement 3308 A-2RS1
40	90	36.5	58.95	43.2		4500	0.93	Roulement 3308 A-2RS1TN9/MT33
40	90	36.5	62.01	51.3	7200	6300	0.93	Roulement 3308 DMA
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 Roulement
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 Un roulement
45	85	30.2	46.8	37.35	6750	6750	0.63	Roulement 3209 A-2Z
45	85	30.2	46.8	37.35	6750	6750	0.63	Roulement 3209 A-2ZTN9/MT33
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 Roulement
45	85	30.2	46.8	37.35		4770	0.63	Roulement 3209 A-2RS1

Dimensions de base			Charge de base		Indices de vitesse		Messe	Modèle
Dimensions de base			dynamique	statique	Vitesse de référence	Limitation de vitesse	Messe	Numéro de roulement.
j [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[tr/min]	[tr/min]	[kg]	Numéro de roulement.
45	85	30.2	46.8	37.35		4770	0.63	Roulement 3209 A-2RS1TN9/MT33
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM Roulement
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 Un roulement
45	100	39.7	67.5	47.7	6750	6030	1.25	Roulement 3309 A-2Z
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Roulement
45	100	39.7	67.5	47.7		4320	1.25	Roulement 3309 A-2RS1
45	100	39.7	71.37	62.55	6750	5670	1.25	Roulement 3309 DMA
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 Un roulement
50	90	30.2	45.9	38.25	7200	6300	0.65	Roulement 3210 A-2Z
50	90	30.2	45.9	38.25	7200	6300	0.65	Roulement 3210 A-2ZTN9/MT33
50	90	30.2	45.9	38.25	7200	6300	0.65	Roulement 3210 ATN9
50	90	30.2	45.9	38.25		4320	0.65	Roulement 3210 A-2RS1
50	90	30.2	45.9	38.25		4320	0.65	Roulement 3210 A-2RS1TN9/MT33
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM Roulement
50	110	44.4	84.24	76.5	6030	5040	1.95	Roulement 3310 DMA
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 Un roulement
50	110	44.4	85.5	62.55	5400	5400	1.95	Roulement 3310 A-2Z
50	110	44.4	85.5	62.55	5400	5400	1.95	Roulement 3310 ATN9
50	110	44.4	85.5	62.55		3870	1.95	Roulement 3310 A-2RS1
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 Un roulement
55	100	33.3	54.9	46.8	5670	5670	0.91	Roulement 3211 A-2Z
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 Roulement
55	100	33.3	54.9	46.8		4050	0.91	Roulement 3211 A-2RS1
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM Roulement
55	120	49.2	99.9	90	5400	4500	2.65	Roulement 3311 DMA
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 Un roulement
55	120	49.2	100.8	73.35	5400	4770	2.65	Roulement 3311 A-2Z
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 Roulement
55	120	49.2	100.8	73.35		3420	2.65	Roulement 3311 A-2RS1
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 Un roulement

Dimensions de base			Charge de base		Indices de vitesse		Messe	Modèle
Dimensions de base			dynamique	statique	Vitesse de référence	Limitation de vitesse	Messe	Numéro de roulement.
j [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[tr/min]	[tr/min]	[kg]	Numéro de roulement.
60	110	36.5	67.5	57.6	5040	5040	1.2	Roulement 3212 A-2Z
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 Roulement
60	110	36.5	67.5	57.6		3600	1.2	Roulement 3212 A-2RS1
60	110	36.5	67.5	57.6		3600	1.2	Roulement 3212 A-2RS1TN9/MT33
60	130	54	114.3	85.5	5040	4500	2.8	3312 Un roulement
60	130	54	114.3	85.5	5040	4500	2.8	Roulement 3312 A-2Z
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 Un roulement
65	120	38.1	72.54	66.15	5040	4320	1.75	Roulement 3213 A-2Z
65	120	38.1	72.54	66.15		3240	1.75	Roulement 3213 A-2RS1
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM Roulement
65	140	58.7	131.4	99	4770	4050	4.1	3313 Un roulement
65	140	58.7	131.4	99	4770	4050	4.1	Roulement 3313 A-2Z
70	125	39.7	79.56	72	5040	4050	1.9	3214 Un roulement
70	125	39.7	79.56	72	5040	4050	1.9	Roulement 3214 A-2Z
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 Un roulement
70	150	63.5	146.7	112.5	4500	3870	5.05	Roulement 3314 A-2Z
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 Un roulement
75	130	41.3	86.04	79.2	4770	4050	2.1	Roulement 3215 A-2Z
75	160	68.3	158.4	126	4050	3600	5.6	3315 Un roulement
75	160	68.3	158.4	126	4050	3600	5.6	Roulement 3315 A-2Z
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 Un roulement
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 Un roulement
85	150	49.2	111.6	99	4050	3420	3.4	3217 Un roulement
85	180	73	187.2	158.4	3600	3240	8.3	3317 Un roulement
90	160	52.4	117	108	3870	3240	4.15	3218 Un roulement
90	190	73	187.2	162	3420	3060	9.25	3318 Un roulement
95	170	55.6	143.1	131.4	3600	3060	5	3219 Un roulement
95	200	77.8	216	194.4	3240	2880	11	3319 Un roulement
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 Un roulement
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 Un roulement

Dimensions de base			Charge de base		Indices de vitesse		Messe	Modèle
Dimensions de base			dynamique	statique	Vitesse de référence	Limitation de vitesse	Messe	Numéro de roulement.
j [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[tr/min]	[tr/min]	[kg]	Numéro de roulement.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 Un roulement
110	240	92.1	261.9	274.5	2700	2340	19	3322 Un roulement
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Roulement
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Roulement
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Roulement
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Roulement
160	215	56	121.5	198	2520	2700	5.67	305608 Roulement
160	215	56	121.5	198	2520	2700	5.45	305608B Roulement
160	240	76	210.6	301.5	2340	2520	11.4	305183 Roulement
170	260	84	252.9	364.5	2160	2340	16.8	305180 Roulement
180	250	70	171	256.5	2160	2340	9.67	305288 DA Roulement
180	259.5	66	202.5	279	2160	2340	11	305262 D Roulement
190	269.5	66	243	373.5	1980	2160	11	305338 D Roulement
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Roulement
200	280	80	217.8	342	1980	2160	15.9	305393 Roulement
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Roulement
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Roulement
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Roulement
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Roulement
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB Roulement
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Roulement
260	369.5	92	357.3	639	1530	1530	30	305270 D Roulement
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Roulement

Ingénierer l'avenir du mouvement

À propos de UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Roulements à billes à contact oblique à double rangée 3200 A-2ZTN9/MT33 suppliers and OEM/ODM Roulements à billes à contact oblique à double rangée 3200 A-2ZTN9/MT33 company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Plus à propos de nous Ukl Bearing Manufacturing Co.,Ltd

0+

années

Expérience de l'industrie
0+

Diversité des modèles
0+

Nombre d'employés
0

$

Valeur annuelle des exportations

Certificat d'honneur

Actualités

7306 Analyse technique approfondie des roulements : décodage des codes suffixes BECBP, BEP et BEGBM pour une sélection optimale
18 Jun, 2026
Quel suffixe de roulement 7306 devriez-vous choisir ? Pour la plupart des applications générales à grete vitesse nécessitant un angle de contact de 40° et une précision standard, le 7306 P...

LIRE LA SUITE
Pourquoi le roulement à rouleaux cylindriques NU 309 excelle dans les conceptions de moteurs et de boîtes de vitesses ?
04 Jun, 2026
À retenir : le roulement NU 309 excelle en tant que roulement flottant Pour les conceptions de moteurs et de boîtes de vitesses où la dilatation thermique de l'arbre est un problème c...

LIRE LA SUITE
Comment installer un anneau Nilos 2206 AV (Guide étape par étape)
28 May, 2026
Installer avec le côté ouvert face au roulement Pour installer correctement le 2206 AV Nilos Ring, positionnez-le de manière à ce que le côté convexe (ouvert) pointe ver...

LIRE LA SUITE
Comment choisir le bon roulement à billes à contact oblique pour les applications à grande vitesse ?
21 May, 2026
La sélection du composant roulant optimal pour les machines tournantes à grande vitesse nécessite une compréhension approfondie des conditions de fonctionnement, de la géométrie interne et de la ge...

LIRE LA SUITE
