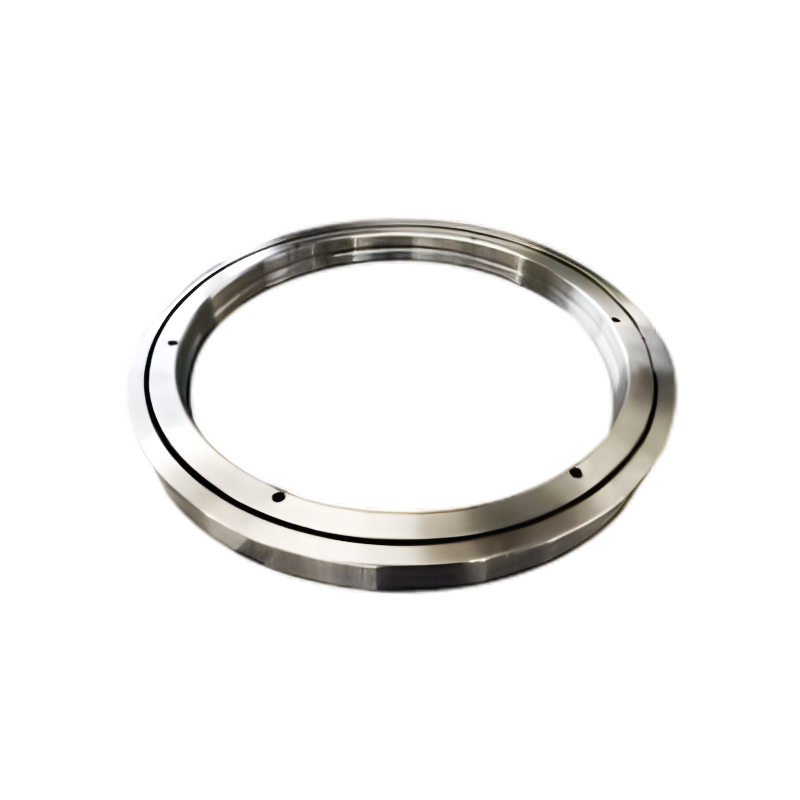

Roulement à rouleaux cylindriques croisés RE

Les roulements à rouleaux croisés de type RE sont des roulements à rouleaux croisés à bague intérieure fendue et à bague extérieure monobloc. Il s'agit d'un type de roulement doté d'une structure de bague extérieure rotative. Les dimensions principales des roulements à rouleaux croisés de type RE sont les mêmes que celles des roulements à rouleaux croisés de type RB. Ils conviennent particulièrement aux applications nécessitant une précision de rotation élevée de la bague extérieure. Les roulements à rouleaux croisés de type RE présentent une précharge optimisée, une rigidité élevée et une précision de rotation élevée des rouleaux de guidage. Ils conviennent aux applications nécessitant une grande précision de rotation de la bague extérieure. La conception compacte et à paroi mince contribue à la conception légère des structures associées, et la structure de bague extérieure intégrée est plus adaptée aux applications nécessitant une précision de rotation élevée de la bague extérieure, permettant d'obtenir une précision de rotation stable au niveau du µm.

Contact Us Contactez-nous
PRÉCÉDENT :Roulement à rouleaux croisés de précision RB SUIVANT :Roulements à rouleaux croisés série RU
  • Description
  • Spécifications
  • Contactez-nous

Caractéristiques des roulements
1. Haute précision : La précision peut atteindre les grades P4 et P2 ;
2. Haute rigidité : Tous les roulements de cette série sont préchargés ;
3. Capacité de charge élevée : Peut résister aux charges axiales, aux charges radiales et aux charges de renversement.
4. Taille compacte : La taille compacte du roulement permet d'économiser de l'espace dans la machine hôte.
6. Capacité de vitesse de rotation élevée
7. Longueur d'arbre et coûts d'usinage réduits ; changements limités de géométrie dus à la dilatation thermique.
8. Les séparateurs en nylon permettent d'obtenir un faible moment d'inertie, un faible couple de démarrage et un contrôle facile de l'indexation angulaire.
9. Précharge optimisée, rigidité élevée et haute précision dans le mouvement du rouleau de guidage.
10. L'acier cémenté offre une excellente résistance aux chocs et à l'usure de surface.
11. Simple mais bien lubrifié.

FAQ :
La bague intérieure ou extérieure fendue, une fois fixée avec des boulons et des écrous, ne peut pas être séparée et peut être directement installée dans le boîtier de roulement. Cependant, un assemblage incorrect du bloc d'espacement interne affectera considérablement les performances de rotation et les contraintes sur les éléments roulants ; par conséquent, veuillez ne pas démonter le roulement arbitrairement.
1. Le joint entre la bague intérieure ou extérieure peut parfois être légèrement désaligné. Avant l'installation dans le boîtier de roulement, desserrez les boulons fixant la bague intérieure ou extérieure et corrigez-les avec un marteau en plastique avant l'installation.
2. N'appliquez pas de force externe sur les boulons de connexion pendant l'installation ou le démontage. 3. Veuillez faire attention aux tolérances dimensionnelles des composants installés pour vous assurer que la bride de serrage latérale peut serrer fermement la bague intérieure ou extérieure depuis le côté.

Applications :
Largement utilisé dans les tables rotatives de précision, les joints rotatifs de bras robotisés, les appareils médicaux, les instruments de mesure, etc.

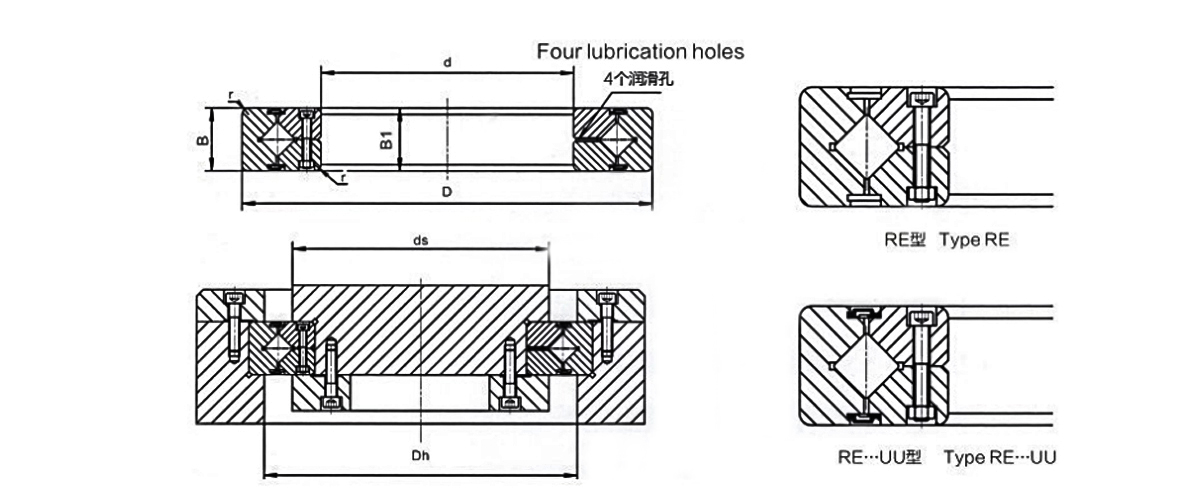

Type de roulement Dimensionss Taille d'épaule Charge de base (radiale) Poids
Diamètre intérieur Diamètre extérieur Diamètre de pas de rouleau Hauteur Chanfrein Cr Cor
d D Dpw B B1 Rmin ds DH KN KN kilos
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RF 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RF 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RF 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RF 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RF 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RF 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RF 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RF 11020 110 160 137 20 1 120 140 34 54 1.56
RF 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RF 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RF 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RF 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Type de roulement Dimensionss Taille d'épaule Taux de charge de base (raniai) Poids
Diamètre intérieur Diamètre extérieur Diamètre de pas d'Aoller Hauteur Chanfrein Cr Cor
d D Dpw B B1 rmin ds DH KN KN kilos
RB14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB15030 150 230 188 30 1.5 173 211 100 156 5.3
RB16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB18025 180 240 210 25 1.5 195 225 84 143 3.44
RB19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB20025 200 260 230 25 2 215 245 84.2 157 4
RB20030 200 280 240 30 2 221 258 114 200 6.7
RB20035 200 295 247.7 35 2 225 270 151 252 9.6
RB22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB30035 300 395 345 35 2.5 322 368 183 367 13.4
RB30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB90070 900 1050 969 70 4 937 1001 494 1490 120
RB1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
