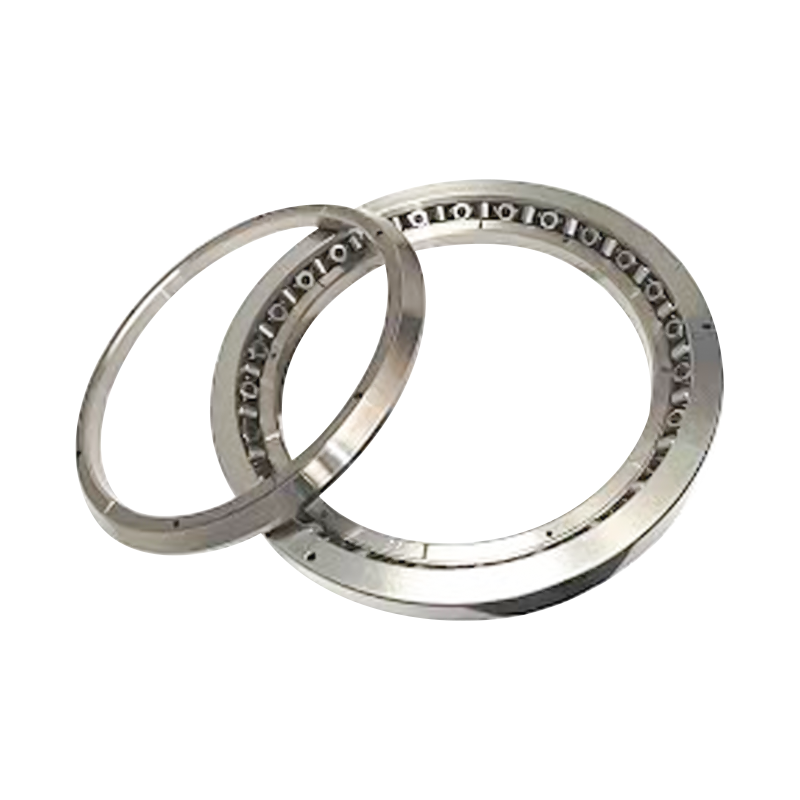

Ce roulement comporte deux ensembles de chemins de roulement et de rouleaux combinés à angle droit, les rouleaux étant disposés selon un motif alterné et entrecroisé. La hauteur de la section transversale du roulement est similaire à celle d'une structure de roulement à une seule rangée, économisant ainsi de l'espace d'installation et du matériau du boîtier. Le grand angle de conicité et la conception géométrique conique permettent à l'ensemble du système de roulement de gérer efficacement une portée plusieurs fois supérieure à la largeur du roulement lui-même. Les rouleaux coniques croisés sont capables de supporter des moments de renversement élevés (couple de basculement).
Caractéristiques structurelles
Le type JXR offre une structure compacte, une grande rigidité et une haute précision. Il est capable de supporter simultanément une charge radiale, une charge axiale et un moment de renversement (moment de basculement). De plus, il présente les avantages d’une capacité de vitesse de rotation élevée et d’un gain de place et de matériaux. Ces caractéristiques en font un choix idéal pour les applications de précision telles que les rectifieuses verticales à grande vitesse, les tables rotatives de machines-outils et les robots industriels.
Champ d'application
Convient pour une utilisation dans les machines-outils, y compris les perceuses verticales et les tables de rectifieuses, les tables d'indexation circulaires de précision, les grands systèmes de rouleaux, les plateaux tournants (plates-formes rotatives) et les robots industriels, entre autres.

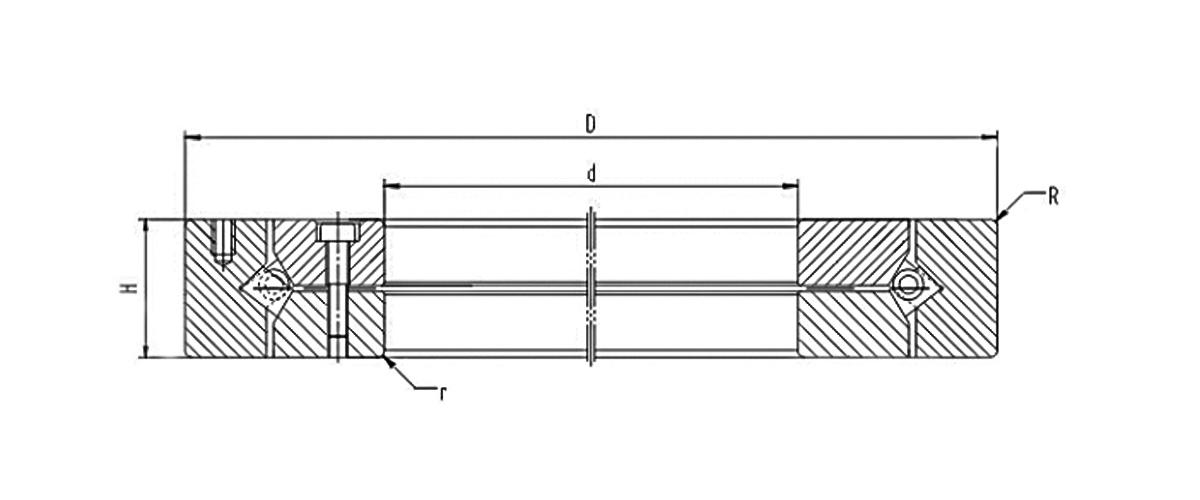

| Type de roulement | Diamètre intérieur | Diamètre extérieur | Largeur | Chanfrein | Charge de base (radiale) | Charge de base (axiale) | Vitesse limitée | Poids |
| d | D | H | R | KN | KN | tr/min | kilos | |
| JXR637050 | 300 | 400 | 37 | 1.5 | 63 | 80.1 | 720 | 13 |
| JXR652050 | 310 | 425 | 45 | 2.5 | 82.2 | 102 | 640 | 20 |
| JXR699050 | 370 | 495 | 50 | 3.0 | 93.6 | 119 | 600 | 30 |
| XR496051 | 203.2 | 279.4 | 31.75 | 1.5 | 51.3 | 61.6 | 800 | 6.5 |
| XR678052 | 330.2 | 457.2 | 63.5 | 3.3 | 100 | 123 | 620 | 35 |
| XR766051 | 457.2 | 609.6 | 63.5 | 3.3 | 141 | 178 | 520 | 51 |
| XR820060 | 580 | 760 | 80 | 6.4 | 215 | 234 | 300 | 100 |
| XR855053 | 685.8 | 914.4 | 79.375 | 3.3 | 270 | 344 | 260 | 150 |
| XR882055 | 901.7 | 1117.6 | 82.55 | 3.3 | 300 | 396 | 200 | 185 |
| XR889058 | 1028.7 | 1327.15 | 109.22 | 3.3 | 405 | 534 | 160 | 400 |
| XR897051 | 1549.4 | 1828.8 | 101.6 | 3.3 | 518 | 699 | 80 | 500 |
