Roulements à rouleaux croisés XSU

Name: Roulements à rouleaux croisés XSU
Rating: 5 (99 reviews)

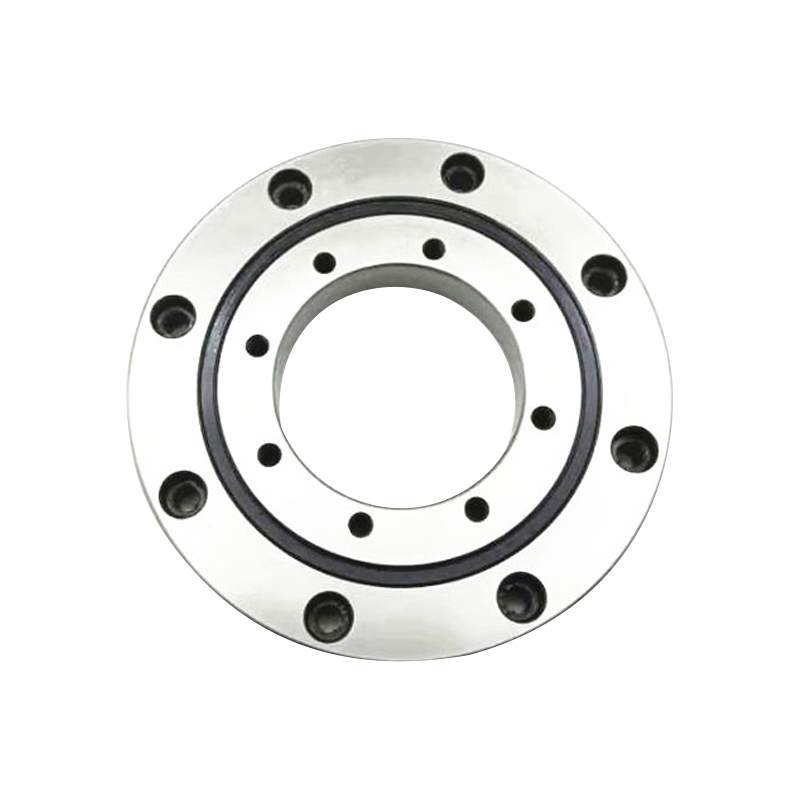

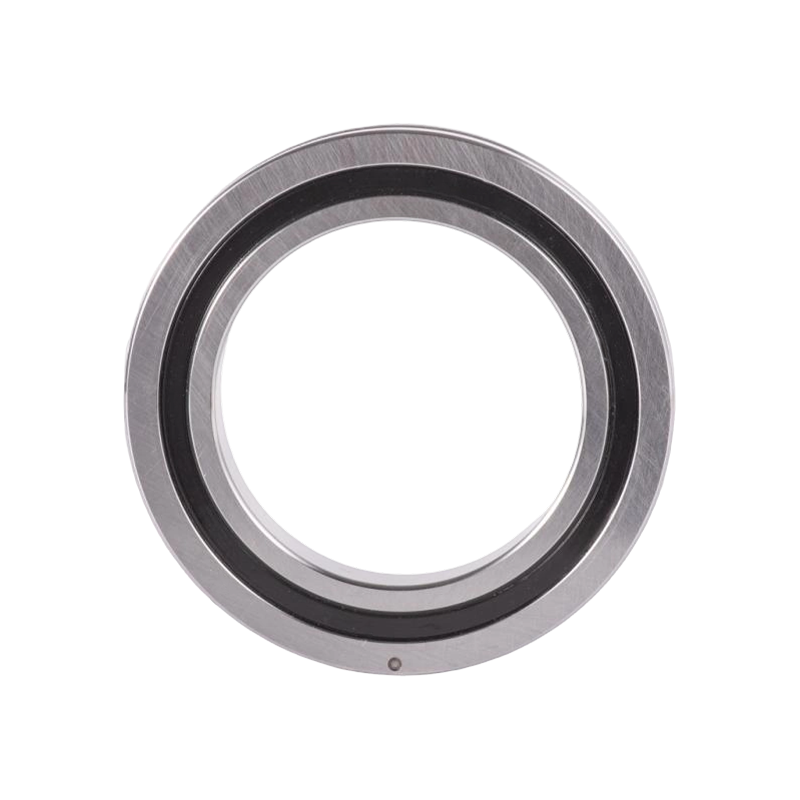

Roulements à rouleaux croisés XSU (bagues intérieures et extérieures intégrées)

Les roulements à rouleaux croisés XSU sont dotés de trous de montage usinés intégralement sur les bagues intérieures et extérieures, éliminant ainsi le besoin de brides de montage et de sièges de support supplémentaires. Leur structure de bague intérieure et extérieure intégrée garantit que l'installation n'a pratiquement aucun impact sur les performances du roulement, offrant une précision de rotation et un couple de sortie stables. Convient aux applications où la bague extérieure ou intérieure tourne.

Contactez-nous

PRÉCÉDENT :Roulement d'entraînement harmonique intégré à haute rigidité série SHF(G) SUIVANT :Roulement à rouleaux croisés à couple élevé XU

Description
Spécifications
Contactez-nous

Caractéristiques structurelles
·Utiliser une structure à rouleaux croisés, avec des rouleaux cylindriques disposés verticalement sur une surface de roulement à rainure en V à 90° séparés par des blocs d'isolation, permettant le support simultané de charges radiales, axiales et de couple.
· Dimensions compactes des bagues intérieures et extérieures, avec une conception ultra fine approchant les limites de la miniaturisation, combinant une rigidité élevée avec des qualités de haute précision P5, P4 et P2.

Applications
Convient aux joints de robots industriels et aux pièces rotatives, aux tables rotatives des centres d'usinage, aux plaques-formes rotatives de précision et aux équipements haut de gamme dans les dispositifs médicaux, les applications militaires et les usines de fabrication de circuits intégrés.

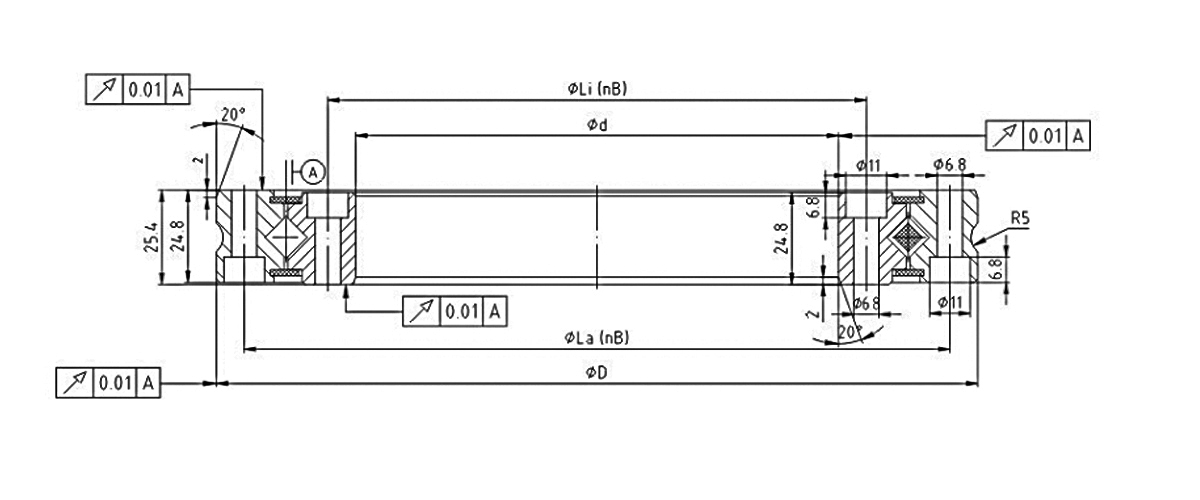

Roulement NO.	Taille de base (mm)				Taille du trou de montage (mm)			Charge nominale de base (Kn)				Poids
	Taille de base (mm)				Taille du trou de montage (mm)			Charge axiale		Charge radiale		Poids
	D	d	Di	papa	La	Li	nB	Ca charge dynamique	Charge statique Coa	Charge dynamique Cr	Charge statique Cor	Kilogrammes
XSU080168	205	130	174	159	190	145	12	66	240	42	119	3.3
XSU080188	225	150	194	179	210	165	16	71	275	46	133	3.7
XSU080218	255	180	224	208	240	195	20	77	315	49	154	4.3
XSU080258	295	220	264	249	280	235	24	84	375	54	182	5.1
XSU080318	355	280	324	309	340	295	28	93	465	59	223	6.3
XSU080398	435	360	404	389	420	375	36	106	590	68	285	7.8

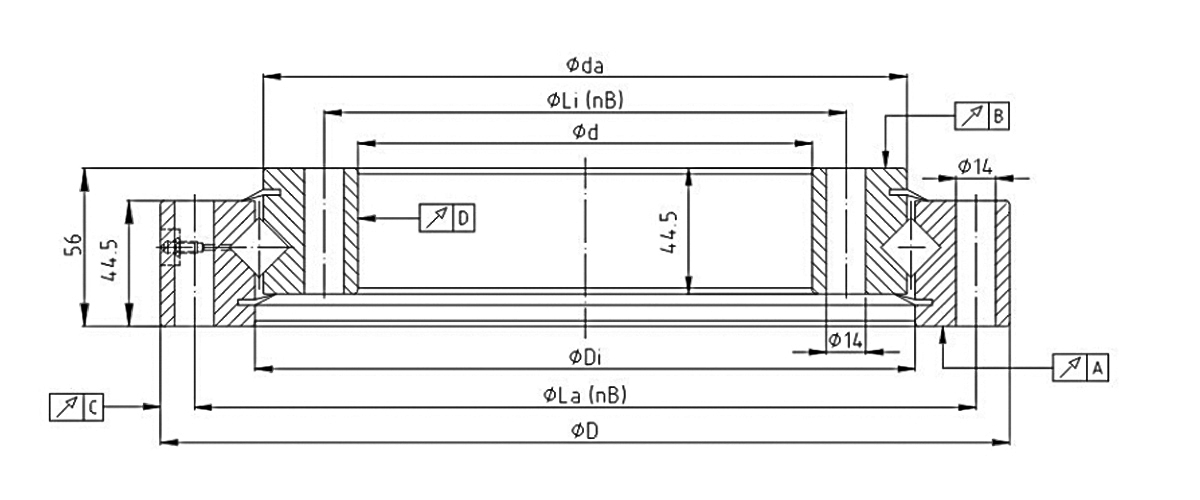

Roulement NO.	Taille du trou de montage (mm)							Précision de la rotation				Jeu interne	Poids
Roulement NO.	Da	d	La	nB	Li	Di	papa	A	B	C	D	Préchargement	Kilogrammes
XSU140414	484	344	460	24	368	415	413	0.04	0.04	0.06	0.06	0,01-0,03	28
XSU140544	614	474	590	32	498	545	543	0.04	0.04	0.07	0.07	0,01-0,03	38
XSU140644	714	574	690	36	598	645	643	0.05	0.05	0.08	0.08	0,01-0,04	44
XSU140744	814	674	790	40	698	745	743	0.05	0.05	0.09	0.09	0,01-0,04	52
XSU140844	914	774	890	40	798	845	843	0.06	0.06	0.09	0.09	0,01-0,04	60
XSU140944	1014	874	990	44	898	945	943	0.06	0.06	0.11	0.11	0,01-0,05	67
XSU141094	1164	1024	1140	48	1048	1095	1093	0.07	0.07	0.11	0.11	0,01-0,05	77
