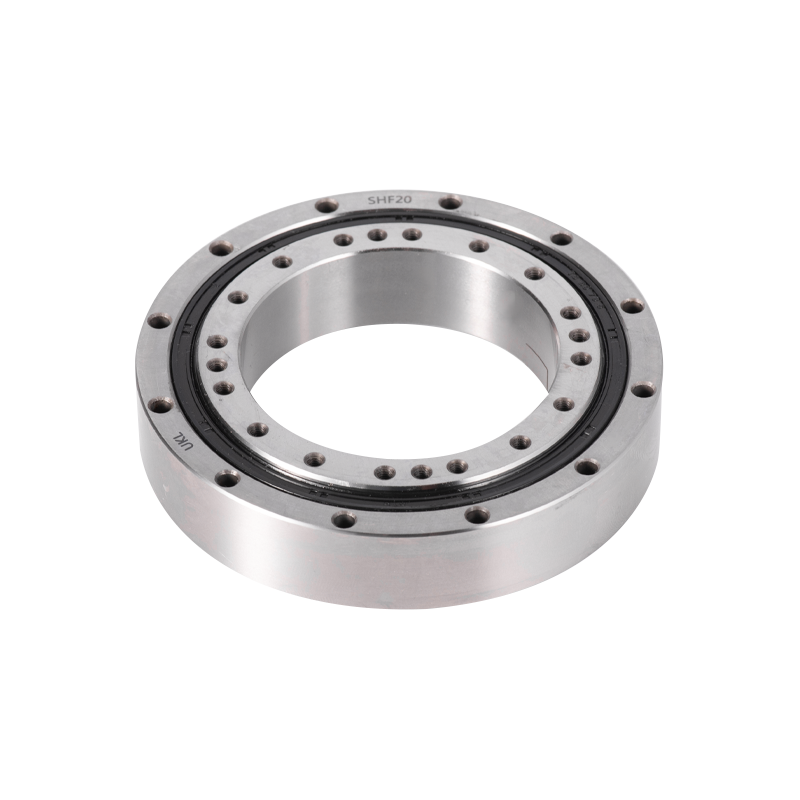

Roulement d'entraînement harmonique intégré à haute rigidité série SHF(G)

Les bagues intérieures et extérieures sont des structures intégrales et l'installation n'a pratiquement aucun impact sur les performances, garantissant une précision de rotation et un couple stable. Ils sont très faciles à utiliser et adaptés à diverses séries de réducteurs d'harmoniques SHF.

Contactez-nous

PRÉCÉDENT :Roulement réducteur à haute rigidité CSF G SUIVANT :Roulements à rouleaux croisés XSU

Description
Spécifications
Contactez-nous

Caractéristiques du produit
Roulements de support rigides personnalisables de haute précision et à haute capacité de charge.

Avantages du SHF(G) :
Caractérisé par une capacité de couple élevée, une rigidité élevée, une précision de positionnement élevée, une précision de rotation élevée, un rendement élevé, une stabilité élevée, une taille ultra-petite et un poids ultra-léger.

Étendue des applications
Automatisation industrielle et articulations de bras robotiques, robots humanoïdes, équipements de production LCD à semi-conducteurs, équipements photovoltaïques, instruments optiques, machines-outils de précision et divers autres domaines.

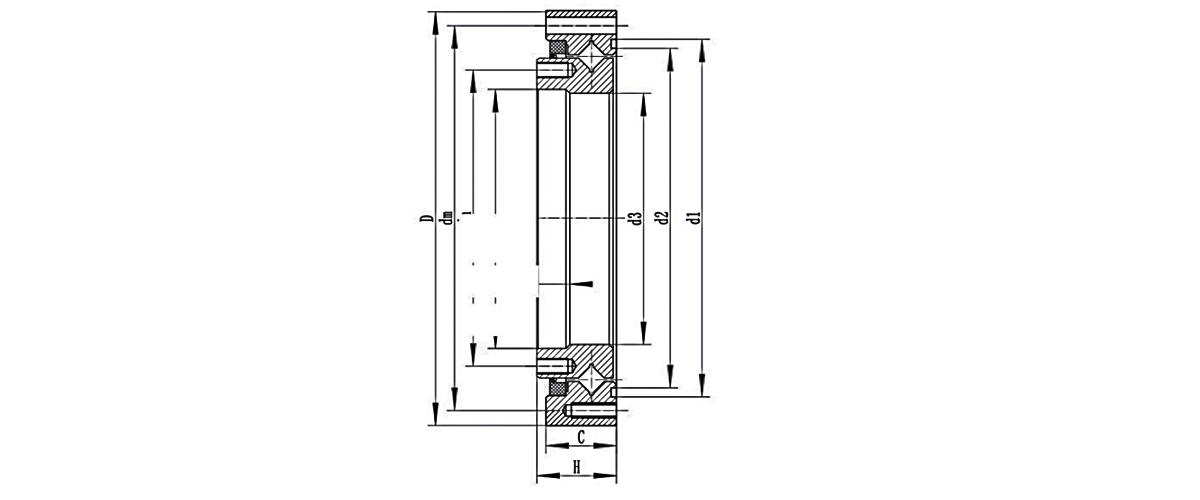

Type de roulement	Dimension hors tout (mm)						Taille du trou d'installation (PCD et SPEC)				Charge nominale de base		Poids
	Dimension hors tout (mm)						Taille du trou d'installation (PCD et SPEC)				Cr	Cor	Poids
	D	d	d3	B	C	H	dm		DN		KN	KN	kilos
SHF-14	70	38	35.6	13.7	14.1	15.1	64	8-φ3,5	44	12-M3	5.9	6.8	0.25
SHF-17	80	47	44.2	16.4	16	17	74	12-φ3,4	54	20-M3	9.8	13.5	0.37
SHF-20	90	54	51.3	17.5	17.5	18.5	84	12-φ3,5	62	16-M3	18.5	25.6	0.48
SHF-25	110	67	64.2	19.7	18.7	20.7	102	12-φ4,5	77	16-M4	20.6	28.9	0.76
SHF-32	142	88	84	23.4	23.4	24.4	132	12-φ5,5	100	16-M5	29.8	46.3	1.65
SHF-40	170	108	106	28.5	29	30	158	12-φ6,5	122	16-M6	45.6	70.5	2.68
SHF-50	214	135	129	34.5	34	36	200	12-φ9	154	16-M8	75.2	147.8	5.11
