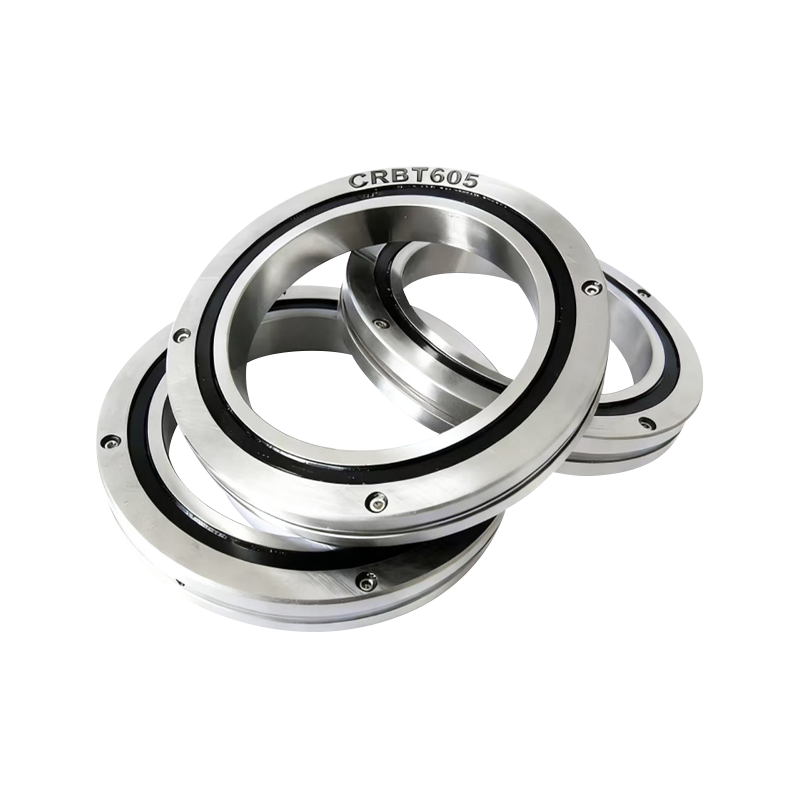

Le roulement à joint rotatif léger CRBT, avec une hauteur de section de 5,5 mm et une largeur de 5 mm, est un roulement extrêmement compact et léger. Convient aux petits bras robotiques et aux caméras de surveillance miniatures.
Caractéristiques du roulement
Par rapport au précédent roulement à rouleaux croisés le plus fin (CRBS), sa hauteur de section ne représente que 69 % de celle de son précédent. La largeur n'est également que de 5 mm et la section transversale ne représente que 43 % des produits précédents, ce qui permet d'obtenir une taille nettement plus petite. De plus, son poids n’est que 0,38 fois supérieur à celui du CRBS, ce qui permet une réduction de poids substantielle. (Par rapport à un roulement d'un diamètre intérieur de 50 mm)
Avantages
Ce roulement n'a pas de trous de montage, ce qui donne une structure extrêmement compacte et extrêmement légère.
Applications
Robots humanoïdes, tables rotatives, machines-outils de précision, modules d'articulation et autres applications nécessitant un espace d'installation, un poids et une précision extrêmement élevée.
| Type de roulement | Dimension(mm) | Dimensions d'installation | Charge de base | Qualité | Modèle correspondant | |||||
| Diamètre intérieur | Diamètre extérieur | Largeur | ds | DH | C | Co | THK | |||
| d | D | B | 'min | kN | kN | g | ||||
| CRBT105AC1P5 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.809 | 9 | RAU1005C0P5 |
| CRBT155AC1P5 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 12 | RAU1505C0P5 |
| CRBT205AC1P5 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 15 | RAU2005COP5 |
| CRBT255AC1P5 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 18 | RAU2505C0P5 |
| CRBT305AC1P5 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 21 | RAU3005C0P5 |
| CRBT355AC1P5 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 24 | RAU3505C0P5 |
| CRBT405AC1P5 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 27 | RAU4005C0P5 |
| CRBT455AC1P5 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 29 | RAU4505C0P5 |
| CRBT505AC1P5 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 32 | RAU5005C0P5 |
| CRBT555AC1P5 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 35 | RAU5505COP5 |
| CRBT605AC1P5 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 38 | RAU6005COP5 |
| CRBT655AC1P5 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 41 | RAU6505C0P5 |
| CRBT705AC1P5 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 44 | RAU7005COP5 |
| CRBT755AC1P5 | 75 | 86 | 5 | 0.15 | 77.5 | 82 | 2.9 | 5.05 | 47 | RAU7505C0P5 |
| CRBT805AC1P5 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 50 | RAU8005C0P5 |
| CRBT855AC1P5 | 85 | 96 | 5 | 0.15 | 87.5 | 92 | 3.11 | 5.7 | 53 | RAU8505C0P5 |
| CRBT905AC1P5 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 56 | RAU9005C0P5 |
| CRBT955AC1P5 | 95 | 106 | 5 | 0.15 | 97.5 | 102 | 3.22 | 6.31 | 59 | RAU9505C0P5 |
