Roulement à rouleaux croisés haute performance RW

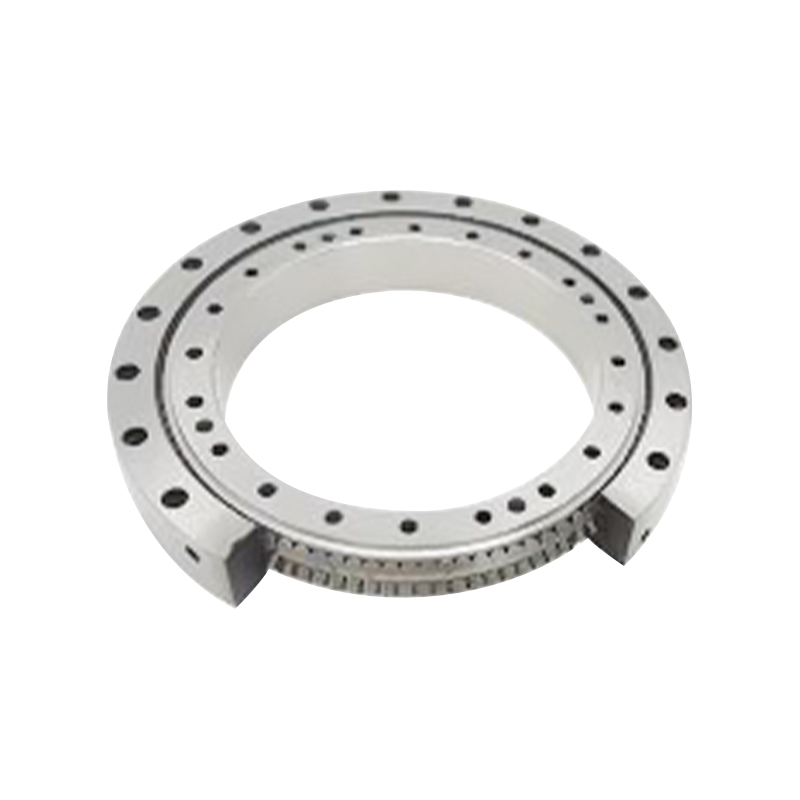

Roulements à rouleaux croisés haute performance RW (bagues intérieures et extérieures intégrées, avec trous de montage)

Le roulement à rouleaux croisés de type RW présente une construction de bague intérieure et extérieure intégrée, permettant d'obtenir une tenue élevée des composants. Les trous des boulons de montage sont utilisés sur les bagues intérieures et extérieures ; leurs dimensions et leur quantité sont optimisées pour réduire efficacement la déformation de la surface de roulement lors de l'installation, garantissant ainsi des performances de rotation stables. De plus, en améliorant la précision d'usinage, ce produit répond à des exigences élevées de précision de rotation.

Contact Us Contactez-nous
PRÉCÉDENT :Roulement de joint rotatif léger CRBT SUIVANT :Roulement réducteur harmonique de précision
  • Description
  • Spécifications
  • Contactez-nous

Caractéristiques du roulement :
·Miniaturisation et haute rigidité : Les rouleaux de petit diamètre disposés en configuration à double rangée à des intervalles de 45° permettent une miniaturisation et une tension élevée.
·Haute précision de rotation : La structure intégrée des anneaux intérieur et extérieur permet un mouvement de rotation de haute précision.
·Temps d'installation réduit : Les trous de montage sur les bagues intérieures et extérieures facilitent la fixation directe, notamment le temps d'installation des arbres et des boîtiers de support.

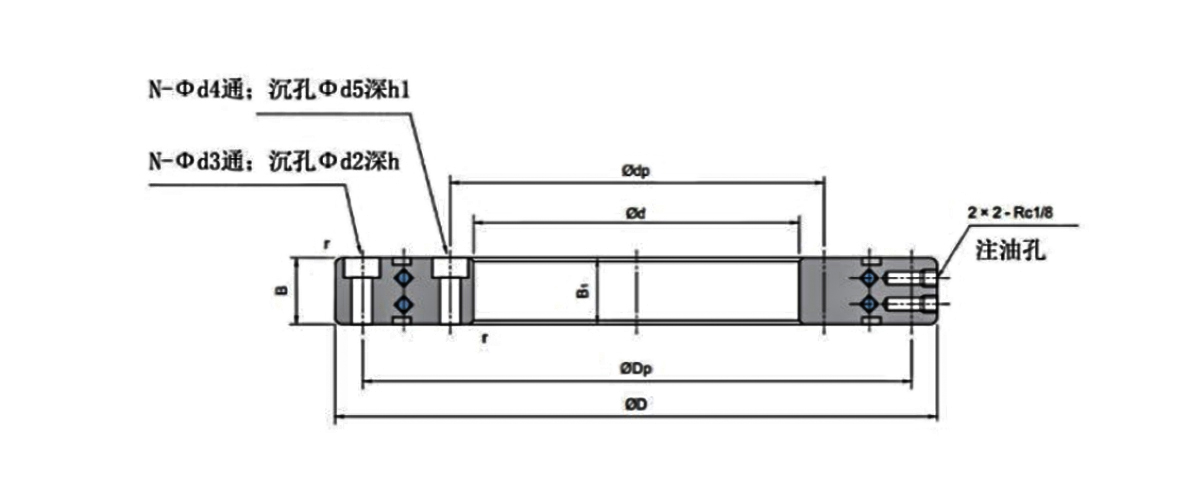

Type de roulement Dimensions principales Relation entre les trous de montage Épaule
cotes 		Charge de base
(radiale) 		Poids
d D B B1 dp Bague intérieure
trous de montage 		Dp Extérieur
trous de montage 		ds DH Cr Cor
mm mm mm KN KN kilos
Rw145 100 185 20 20 115 Trou traversant 12-Φ4,6, profondeur de fraisage Φ8,515 170 Trou traversant 12-φ4,6, profondeur de fraisage Φ8,515 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 Trou traversant 12-φ6, profondeur de fraisage φ1022,5 182 Trou traversant 12-φ6, profondeur de fraisage φ1022,5° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 Trou traversant 16-φ6, profondeur de fraisage φ1022,5 222 Trou traversant 16-φ6, profondeur de fraisage φ1022,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 Trou traversant 24-φ7, profondeur de fraisage Φ1124,5 270 Trou traversant 24-φ7, profondeur de fraisage Φ1124,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 Trou traversant 20-φ6, profondeur de fraisage Φ1030 260 Trou traversant 20-φ6, profondeur de fraisage φ1030 217 245 87 215 9.90
RW250 200 300 40 40 220 Trou traversant 20-φ6, profondeur de fraisage φ1030 280 Trou traversant 20-Φ6, profondeur de fraisage Φ1030 237 265 89.7 231 11.00
RW297 210 380 40 40 240 Trou traversant 24-φ9,3, ①14,5 profondeur de fraisage28 350 Trou traversant 24-φ9,3, profondeur de fraisage φ14,528 285 315 101 288 22.00
RW323 260 385 50 50 282 Trou traversant 24-φ7, profondeur de fraisage Φ1238 363 Trou traversant 24-Φ7, profondeur de fraisage Φ1238 302 343 168 422 24.00
RW388 325 450 50 50 347 Trou traversant 30-φ9,3, profondeur de fraisage φ14,59" 428 Trou traversant 30-φ9,3, ①14,5 profondeur de fraisage9 367 408 199 558 29.00
RW445 350 540 50 50 384 Trou traversant 32-φ9,3, profondeur de fraisage φ14,535 505 Trou traversant 32-φ9,3, profondeur de fraisage φ14,535° 425 465 216 652 47.00
RW463 395 525 50 50 418 Trou traversant 36-φ10, profondeur de fraisage φ159 502 Trou traversant 36-φ10，①15profondeur de fraisage9 440 480 208 634 31.00
RW530 460 600 50 50 486 Trou traversant 40-Φ10, profondeur de fraisage Φ159 574 Trou traversant 40-φ10, profondeur de fraisage φ159 510 550 233 771 40.00
RW665 580 750 60 60 610 Trou traversant 32-φ12, profondeur de fraisage φ1811 720 Trou traversant 32-φ12, profondeur de fraisage φ1811 640 690 314 902 92.00
RW760 650 870 60 60 690 Trou traversant 32-φ14, profondeur de fraisage φ2013 830 Trou traversant 32-φ14, profondeur de fraisage φ2013 735 785 336 1030 138.00
