Les roulements à rouleaux coniques croisés représentent une avancée significative dans l'ingénierie mécanique, offrant une précision et des capacités de charge sans précédent pour les applications industrielles exigeantes. Ces composants sophistiqués combinent les avantages des roulements à rouleaux croisés et des conceptions coniques, créant une solution qui répond aux exigences complexes des machines modernes.
L'attrait fondamental de roulements à rouleaux coniques réside dans leur capacité à supporter simultanément des charges radiales et axiales combinées, tout en conservant une précision de rotation exceptionnelle. Lorsque ces principes sont intégrés dans une configuration croisée, le résultat est un système de roulement capable de gérer des conditions de charge extrêmes tout en préservant les tolérances strictes essentielles aux applications rotatives de précision.
Des industries allant de la fabrication de semi-conducteurs à l’assemblage de composants aérospatiaux s’appuient de plus en plus sur ces roulements pour garantir la qualité des produits et la fiabilité des équipements. Les spécifications de précision des roulements à rouleaux coniques croisés les rendent indispensables pour les applications où même un désalignement microscopique peut compromettre l'efficacité opérationnelle ou la qualité du produit.
Un roulement à rouleaux coniques croisés se compose de quatre éléments principaux travaillant en harmonie coordonnée : le chemin de roulement extérieur, le chemin de roulement intérieur, les rouleaux coniques et l'ensemble cage. Chaque composant est conçu avec une précision méticuleuse pour garantir une répartition optimale de la charge et un minimum de friction.
Le chemin de roulement extérieur présente une surface à angle précis qui correspond à l'angle de conicité des rouleaux, allant généralement de 10 à 25 degrés selon les exigences de l'application. Cette géométrie permet au roulement d'accepter des charges proches de l'axe de rotation, ce qui le distingue des conceptions traditionnelles à rouleaux cylindriques.
La géométrie du chemin de roulement intérieur reflète la configuration du chemin de roulement extérieur mais est souvent incorporée dans une structure de boîtier unifiée. Cette conception réduit le nombre de composants séparés nécessitant un alignement, simplifiant ainsi l'installation tout en améliorant la fiabilité du système.
Les rouleaux coniques eux-mêmes représentent une innovation essentielle dans la conception des roulements. Contrairement aux rouleaux cylindriques qui répartissent la charge uniformément sur toute leur longueur, les rouleaux coniques concentrent la charge de manière contrôlée afin d'optimiser l'efficacité de la contrainte de contact.
L'angle de conicité des rouleaux individuels varie généralement de 10 à 25 degrés, soigneusement sélectionné en fonction du profil de charge spécifique attendu pendant le fonctionnement. Un angle de conicité moins profond offre une meilleure capacité de charge radiale, tandis que des angles plus raides améliorent la capacité de manutention de charge axiale.
| Angle de conicité | Capacité de charge radiale | Capacité de charge axiale | Application typique |
|---|---|---|---|
| 10 degrés | Très élevé | Modéré | Support de broche verticale |
| 15 degrés | Élevé | Élevé | Prise en charge de charge équilibrée |
| 20 degrés | Modéré | Très élevé | Chargement à dominante de poussée |
Dans une configuration conique croisée, plusieurs bagues de roulement sont disposées de manière à ce que les axes des rouleaux coniques se croisent en un point commun. Cette disposition géométrique offre plusieurs avantages essentiels par rapport aux conceptions traditionnelles de roulements empilés.

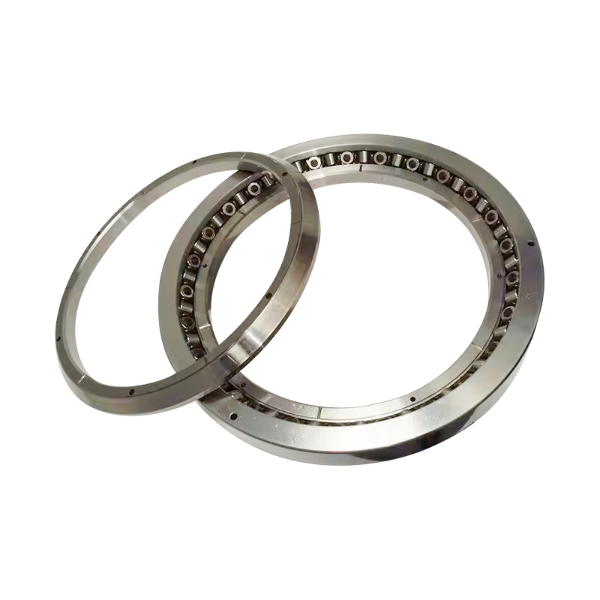

Le Roulement XRT060-NT représente une norme largement adoptée dans la catégorie des roulements coniques croisés, offrant une combinaison équilibrée entre efficacité dimensionnelle et capacité de charge. Comprendre ses paramètres dimensionnels est essentiel pour une sélection et une intégration appropriées dans des systèmes de précision.
Le dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
Le static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
Le XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
La sélection de la nuance de précision influence directement la précision de rotation et les tolérances de faux-rond admissibles. La qualité P4 maintient généralement le faux-rond radial à moins de 0,005 millimètres, tandis que la qualité P2 réduit cette tolérance à environ 0,002 millimètres.
Dans les environnements de machines-outils à commande numérique par ordinateur, roulement à rouleaux coniques croisés Les systèmes permettent des étapes de positionnement de précision pour atteindre la répétabilité de position essentielle à une fabrication de haute qualité. Les applications de tables CNC soumettent les roulements à des charges multidirectionnelles complexes, notamment la répartition verticale du poids, les forces de coupe horizontales et les moments de rotation dus au déséquilibre de la broche.
Le crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Les applications robotiques industrielles représentent l’un des cas d’utilisation des roulements les plus exigeants dans la fabrication moderne. Les roulements d'orientation des robots doivent supporter le poids combiné des ensembles effecteurs terminaux, des changeurs d'outils et des pièces à usiner tout en maintenant une précision de positionnement angulaire précise tout au long de millions de cycles opérationnels.
Une application typique d'orientation d'un robot industriel peut soumettre un roulement à des charges radiales supérieures à 50 000 Newtons combinées à des charges axiales atteignant 30 000 Newtons, appliquées simultanément lors d'un mouvement multi-axes. Les conceptions coniques croisées gèrent ces modèles de chargement complexes plus efficacement que les alternatives traditionnelles, ce qui entraîne une durée de vie prolongée des roulements et une répétabilité de position améliorée.
Les systèmes d'imagerie médicale tels que les scanners de tomodensitométrie et les équipements d'imagerie par résonance magnétique utilisent des roulements de précision dans leurs mécanismes de rotation du portique. Ces applications exigent une douceur de rotation exceptionnelle, une variation minimale du faux-rond et des performances fiables sur des intervalles de fonctionnement prolongés sans maintenance.
Le stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Les équipements de manipulation de plaquettes, les machines de lithographie et les instruments de métrologie de précision s'appuient sur des roulements à rouleaux coniques croisés pour leur capacité de charge de moment et leur précision de rotation exceptionnelles. Ces applications fonctionnent souvent dans des chambres à environnement contrôlé où la stabilité de la température est critique et où les méthodes de lubrification traditionnelles s'avèrent inadéquates.
Le precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
Le distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Aspect performances | Croisé conique | Cylindrique croisé |
|---|---|---|
| Capacité de charge axiale | Excellent | Limité |
| Gestion de la charge de moment | Supérieure | Bon |
| Capacité de charge radiale | Élevé | Très élevé |
| Plage de température de fonctionnement | -40 à 120C | -40 à 100C |
| Complexité du réglage de la précharge | Modéré | Simple |
| Coût par unité | Modéré | Inférieur |
Les conceptions à rouleaux cylindriques concentrent la charge sur toute la longueur du rouleau, créant une ligne de contact qui répartit les forces uniformément. Cette géométrie offre une rigidité radiale maximale par unité de taille, ce qui rend les configurations cylindriques idéales pour les applications dominées par des charges purement radiales.
Les configurations de rouleaux coniques établissent des modèles de contact ponctuels qui concentrent la charge aux extrémités des rouleaux, puis répartissent cette charge à travers la géométrie conique vers le centre du roulement. Cet agencement sacrifie une certaine capacité de charge radiale pour obtenir des caractéristiques supérieures de gestion des charges axiales et des moments.
Les ingénieurs doivent sélectionner des configurations coniques croisées lorsque les applications impliquent des composants axiaux importants, des charges en porte-à-faux ou des modèles de chargement multidirectionnels complexes. Les conceptions cylindriques croisées s'avèrent plus économiques lorsque la charge radiale domine et que les composants axiaux restent minimes.
La précharge représente une force de compression soigneusement contrôlée appliquée aux composants du roulement avant la charge opérationnelle. Cette technique élimine le jeu interne et établit une répartition prévisible de la charge qui améliore la rigidité, réduit le bruit et améliore la douceur de rotation.
Dans les systèmes de roulements à rouleaux coniques croisés, le réglage de la précharge influence directement plusieurs paramètres de performances critiques, notamment la rigidité radiale, le faux-rond axial, la stabilité thermique et la génération de bruit. Pour atteindre une précharge optimale, il faut équilibrer des objectifs concurrents : une précharge suffisante pour garantir la précision et la rigidité, mais pas au point que la durée de vie du roulement soit compromise par une contrainte interne excessive.
Le XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Une précharge excessive accélère l’usure des roulements en raison de la fatigue du matériau induite par la contrainte. L'expérience de l'industrie suggère que des valeurs de précharge supérieures à 50 % de la charge dynamique ne doivent être appliquées que dans les applications où la réduction du bruit ou l'amélioration de la rigidité justifient la réduction de la durée de vie des roulements.
Le bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
L'analyse des charges doit porter sur les charges de pointe, les charges moyennes et les modèles de chargement cycliques. Une application de machine-outil peut subir une charge radiale continue de 20 000 Newtons avec des forces maximales occasionnelles atteignant 45 000 Newtons lors de séquences de décélération rapides.
La sélection de la nuance de précision dépend des exigences de précision de rotation établies par l'application. Les broches de meulage, les équipements d'imagerie médicale et les outils de fabrication de semi-conducteurs exigent des performances de niveau P2, alors que les machines industrielles standard fonctionnent souvent correctement avec les classifications P4.
Les qualités de précision plus élevées entraînent des prix plus élevés, mais offrent une précision supérieure qui peut s'avérer essentielle pour maintenir la qualité des produits ou les performances des équipements dans les applications sensibles.
La sélection de la stratégie de précharge nécessite un équilibre entre la réduction du bruit, l’amélioration de la rigidité et la durée de vie des roulements. Les applications privilégiant un fonctionnement fluide et une précision de positionnement utilisent généralement des stratégies de précharge de ressort qui maintiennent une force constante tout au long de la durée de vie du roulement.
Les matériaux de roulement standard fonctionnent correctement pour des températures industrielles typiques allant de moins 40 à 100 degrés Celsius. Les applications nécessitant des plages de températures étendues ou des environnements corrosifs peuvent nécessiter des sélections de matériaux spéciaux, notamment des composants en céramique ou en acier inoxydable.
La sélection finale des roulements nécessite une analyse coûts-avantages comparant les dépenses liées aux roulements aux intervalles d'entretien prévus, aux exigences de maintenance et à la valeur d'atténuation des risques. Un roulement représentant 5 % du coût total de l'équipement pourrait justifier des spécifications haut de gamme s'il élimine les temps d'arrêt affectant les opérations de production à forte valeur ajoutée.
Une installation réussie des roulements commence par une préparation minutieuse de la surface. Les surfaces de montage doivent être nettoyées pour éliminer tous les contaminants, et les composants du roulement doivent être inspectés pour déceler tout dommage ou défaut lié au transport avant l'installation.
Une fois les roulements positionnés, l’application de la précharge doit être effectuée avec précaution à l’aide d’un équipement calibré. Les systèmes de précharge à ressort doivent être vérifiés pour fournir des forces spécifiées grâce à des tests de mesure de charge avant leur utilisation.
L'ajustement de la précharge basé sur les cales nécessite un calcul minutieux de l'épaisseur de la pile de cales pour atteindre les valeurs de précharge cibles. Chaque taille et configuration de roulement a des exigences d'espacement uniques qui doivent être calculées individuellement.
Les nouvelles installations de roulements bénéficient d'une période de polissage progressive au cours de laquelle les charges augmentent progressivement avant d'atteindre leurs niveaux opérationnels complets. Cette approche permet aux composants du roulement de s'installer dans des positions optimales et de répartir uniformément toute usure initiale sur les éléments roulants.
Les périodes de brunissage s'étendent généralement de 8 à 24 heures selon la gravité de l'application. Pendant le brunissage, les opérateurs doivent surveiller la température des roulements, le bruit et les vibrations pour identifier les problèmes d'installation potentiels avant le début du fonctionnement à pleine charge.
Une surveillance régulière de l'état prolonge la durée de vie des roulements et évite les pannes catastrophiques. L'analyse des vibrations, l'évolution de la température et la surveillance acoustique fournissent une alerte précoce en cas de dégradation des roulements.
Les roulements coniques croisés utilisent plusieurs jeux de rouleaux coniques disposés à des angles de croisement pour créer un ensemble de roulements unifié capable d'accepter des charges importantes dans n'importe quelle direction radiale ou axiale. Les roulements à contact oblique traditionnels utilisent généralement des éléments roulants à billes et ne peuvent accepter des charges que dans des plages angulaires limitées. Les conceptions coniques croisées répartissent les charges plus uniformément et offrent une capacité de charge de moment supérieure avec des facteurs de forme plus compacts.
Une précharge insuffisante permet un jeu interne des roulements qui permet aux éléments roulants de changer de position lors des changements de charge, créant ainsi des modèles distincts de clics ou de génération de bruit. Une précharge optimale élimine ce jeu tout en maintenant un contact contrôlé des éléments roulants, ce qui entraîne un fonctionnement fluide et silencieux. Cependant, une précharge excessive génère de la chaleur induite par la friction et accélère l'usure des roulements, provoquant éventuellement une augmentation du bruit à mesure que la fatigue du matériau se développe.
La durée de vie des roulements dépend considérablement des charges d'application, de l'ampleur de la précharge, de la température de fonctionnement et de la qualité de la lubrification. Dans des conditions de charge modérées et avec un entretien approprié, les roulements coniques croisés atteignent généralement 50 000 à 200 000 heures de fonctionnement. Les applications à forte contrainte peuvent réduire cet intervalle entre 10 000 et 50 000 heures, tandis que les applications soigneusement gérées avec une charge légère peuvent prolonger la durée de vie au-delà de 300 000 heures.
Les applications d'orientation verticale nécessitent des stratégies de précharge modifiées car la gravité applique en permanence une charge à travers les composants du roulement. La précharge du poids devient peu pratique et les concepteurs utilisent généralement des systèmes de précharge à ressort qui maintiennent une force constante quels que soient les effets gravitationnels. La dilatation thermique doit également faire l'objet d'une attention particulière dans les applications verticales afin d'éviter une surcharge des roulements lors des changements de température.
Une précharge inadéquate entraîne un jeu interne excessif, entraînant une génération de bruit, une augmentation du faux-rond et une rigidité réduite. Une précharge excessive accélère la fatigue des éléments roulants et peut provoquer un effritement des chemins de roulement en quelques heures seulement de fonctionnement. Les procédures d'installation doivent toujours suivre précisément les spécifications du fabricant et les mesures de vérification doivent confirmer l'ampleur de la précharge avant le fonctionnement de l'équipement.
Les roulements coniques croisés standard fonctionnent de manière fiable entre moins 40 et 120 degrés Celsius en fonction des propriétés du lubrifiant. Les applications à températures étendues nécessitent des matériaux et des lubrifiants spéciaux. Les roulements à haute température peuvent utiliser des éléments roulants en céramique associés à des lubrifiants synthétiques conçus pour un fonctionnement de 150 à 200 degrés. Les applications à basse température nécessitent des graisses spécialisées qui maintiennent la fluidité dans des conditions de froid extrême.
La surveillance de l'état des roulements utilise plusieurs techniques complémentaires, notamment l'analyse des vibrations pour détecter les défauts de surface des éléments roulants, la surveillance de la température pour identifier les augmentations de friction, la détection des émissions acoustiques pour détecter les fissures naissantes et l'analyse de l'huile dans les systèmes lubrifiés pour identifier la génération de particules d'usure. L'établissement de signatures de base pendant le fonctionnement normal permet de détecter des modèles de dégradation subtils avant que la défaillance des roulements ne devienne imminente.
Les particules contaminantes pénétrant dans les roulements agissent comme des agents abrasifs qui accélèrent l’usure de la surface des chemins de roulement et réduisent considérablement la durée de vie des roulements. Les tests en laboratoire démontrent que la contamination par des particules peut réduire la durée de vie des roulements de 50 pour cent ou plus. Une bonne étanchéité, des environnements d'installation propres et un entretien régulier pour empêcher la pénétration de poussière, d'humidité ou d'autres contaminants sont essentiels pour préserver les performances des roulements.
Le choix de la méthode de lubrification dépend des vitesses de fonctionnement, des températures et des contraintes environnementales. La lubrification à la graisse est simple et nécessite un entretien minimal, adaptée aux applications à vitesse modérée. La lubrification à l'huile permet une dissipation thermique supérieure pour les opérations à grande vitesse et facilite le contrôle de la contamination grâce aux systèmes de filtration. Certaines applications utilisent une lubrification huile-air combinant une efficacité de distribution d'huile avec une consommation de fluide minimale.
Une fois que les composants du roulement subissent un effritement, une fissuration ou une usure importante, la réparation ne s'avère ni pratique ni économique. Les roulements sont conçus comme des systèmes étanches et le remplacement des composants internes serait d'un coût prohibitif. La pratique industrielle standard implique le remplacement complet des roulements dès la détection d’une défaillance. La maintenance préventive et la surveillance de l'état représentent les approches les plus rentables pour gérer la fiabilité des roulements et éviter les temps d'arrêt imprévus des équipements.
