Pourquoi le roulement à rouleaux cylindriques NU 309 excelle dans les conceptions de moteurs et de boîtes de vitesses ?

À retenir : le roulement NU 309 excelle en tant que roulement flottant

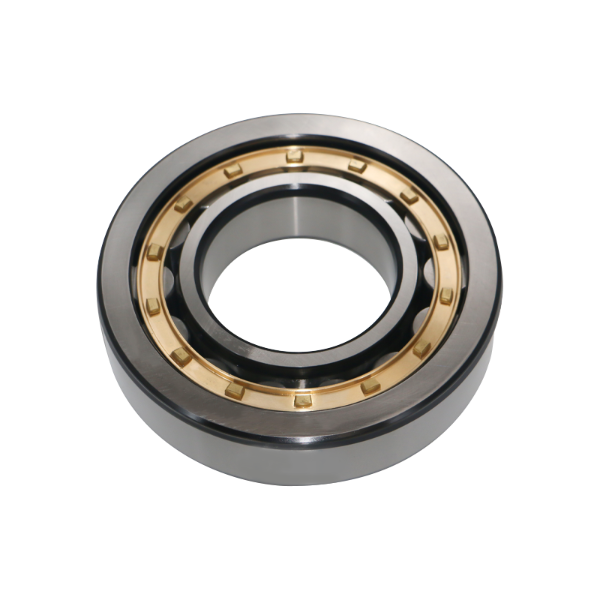

Pour les conceptions de moteurs et de boîtes de vitesses où la dilatation thermique de l'arbre est un problème critique, le Roulement NU309 fournit la solution la plus fiable. Sa conception unique (une bague intérieure sans brides) permet à l'arbre de se dilater ou de se contracter librement dans les deux directions axiales sans induire de charges internes néfastes. Cette capacité fait du roulement à rouleaux cylindriques NU 309 le choix privilégié pour la position flottante/non mobile dans les systèmes d'entraînement à grande vitesse et haute puissance, empêchant directement une défaillance prématurée du roulement due à une contrainte thermique axiale.

Les ingénieurs choisissent le roulement NU 309 non seulement pour sa capacité de charge radiale élevée, mais aussi pour cette fonctionnalité spécifique et indispensable. Il résout un problème mécanique fondamental, garantissant une stabilité opérationnelle et une longue durée de vie dans des applications allant des boîtes de vitesses industrielles aux gros moteurs électriques.

Anatomie de conception : pourquoi pas de brides sur la bague intérieure ?

La caractéristique déterminante d'un roulement de style NU est la bague intérieure totalement exempte de brides intégrées. Les deux brides sont situées sur la bague extérieure et guident l'ensemble rouleau et cage. Cette conception délibérée offre deux avantages techniques essentiels :

1. Mouvement axial sans restriction
L'arbre, ainsi que la bague intérieure, peuvent coulisser axialement à l'intérieur du roulement. Cela permet de compenser la dilatation ou la contraction thermique de l'arbre (un phénomène courant dans les moteurs et les boîtes de vitesses lors des cycles de démarrage et d'arrêt) sans générer de forces axiales nocives qui autrement surchargeraient le roulement.

2. Support de charge radiale pure
En tant que roulement flottant pur, le roulement à rouleaux cylindriques NU 309 est conçu pour supporter uniquement de lourdes charges radiales. Il n’est intentionnellement pas destiné à supporter une charge axiale. Cette définition claire du chemin de charge permet aux ingénieurs d'attribuer la gestion de la charge axiale à un roulement fixe dédié (par exemple, un roulement à billes à gorge profonde ou un roulement de conception NUP) à l'autre extrémité de l'arbre, optimisant ainsi la conception globale du système.

Concrètement, cela signifie que lorsque vous spécifiez un roulement NU 309, vous sélectionnez un composant avec un objectif unique et bien défini : gérer les forces radiales tout en s'adaptant à la croissance linéaire de l'arbre.

Mesures de performance : indices de charge et capacités de vitesse

Les dimensions du roulement NU 309 sont standardisées à 45 mm d'alésage (d) x 100 mm de diamètre extérieur (D) x 25 mm de largeur (B). Dans cette enveloppe compacte, le roulement offre une capacité de charge radiale importante grâce au contact linéaire entre les rouleaux et les chemins de roulement. Pour une conception de roulement ECP NU 309 standard, les indicateurs de performance clés sont :

• Charge dynamique de base (C) : ~100,8 kN
• Charge statique de base (C0) : ~90 kN
• Vitesse limite pour la lubrification à la graisse/huile : ~6 000 - 7 500 tr/min (selon le suffixe de conception comme ECJ, ECP ou ECM et la méthode de lubrification)

Ces valeurs confirment que la charge nominale du roulement NU 309 est exceptionnellement élevée pour sa taille, ce qui le rend adapté aux applications avec de lourdes charges radiales, telles que les arbres rapides de boîtes de vitesses industrielles ou les moteurs d'entraînement principaux.

Comparaison critique : NU 309 contre NJ 309 contre NUP 309

Comprendre les différences subtiles de conception entre les types de roulements cylindriques à une rangée est essentiel pour une application correcte. Utilisez le tableau ci-dessous pour différencier les NU 309 de ses variantes les plus proches :

Lorsque vous effectuez une analyse NU 309 par rapport au NJ 309, le facteur de décision clé est de savoir si votre application nécessite que le roulement s'adapte au mouvement axial de l'arbre (choisissez NU) ou qu'il supporte également une certaine charge axiale (choisissez NJ). La recherche d'échange de roulements NU 309 ou d'équivalent SKF NU 309 se concentre souvent sur ces spécifications fonctionnelles.

Ingénierie des applications : cas d'utilisation pratiques

Le NU 309 pour les applications de boîtes de vitesses est exceptionnellement courant, en particulier sur l'arbre d'entrée à grande vitesse. Ici, l'arbre chauffe rapidement à cause d'une vitesse de rotation élevée, créant une dilatation thermique importante. Le NU 309 agit comme un roulement côté libre ou flottant, permettant à cette expansion de se produire sans provoquer de précharge axiale qui pourrait entraîner une surchauffe et un grippage. De même, la configuration du moteur électrique à roulements flottants est une pratique standard pour les moteurs d'une certaine taille de châssis, protégeant les roulements côté entraînement et hors entraînement contre les défaillances d'origine thermique.

Un autre exemple pratique est le NU 309 pour les applications de compresseurs. Dans les compresseurs rotatifs à vis ou centrifuges, l’arbre du rotor se dilate considérablement à mesure que la machine atteint la température de fonctionnement. Un NU 309 sur le côté non poussé du rotor offre la liberté axiale nécessaire, garantissant que les jeux internes critiques entre les rotors sont maintenus pour une efficacité optimale.

Conseils de sélection : suffixes et autorisation interne

Lors de la spécification d'un roulement NU 309, les codes de suffixe définissent des détails de conception cruciaux qui affectent les performances. Par exemple :

• PCE : Cage en PA66 renforcée de fibre de verre, centrée sur les rouleaux. Offre une bonne résistance et une capacité à grande vitesse.
• ECM : Cage en laiton usiné, guidée par rouleaux. Convient aux températures plus élevées et aux conditions exigeantes.
• CJCE : Cage en acier embouti, guidée par rouleaux. Une option robuste et rentable.

Il est tout aussi important de sélectionner le jeu approprié du roulement NU 309. Pour les applications avec un gradient de température élevé entre les bagues intérieure et extérieure, un jeu interne radial C3 (supérieur à la normale) est souvent requis. La spécification d'un roulement NU 309 ECP/C3 garantit que même dans des conditions thermiques sévères, le roulement ne se heurte pas à un jeu négatif, ce qui réduirait considérablement sa durée de vie.

Pour les ingénieurs disposant d'équipements existants, il est essentiel de connaître un roulement NU 309 équivalent ou des options exactes de remplacement de roulement NU 309. Faites toujours correspondre les dimensions, les charges nominales, le suffixe de conception (ECP, ECM, etc.) et le niveau de jeu interne (par exemple, C3) pour garantir une substitution directe et fiable. Comprendre correctement la plage de températures de fonctionnement des roulements NU 309 et les exigences de lubrification est également essentiel pour atteindre la durée de vie L10 calculée.
