Comment installer un anneau Nilos 2206 AV (Guide étape par étape)

Pour installer correctement le 2206 AV Nilos Ring, positionnez-le de manière à ce que le côté convexe (ouvert) pointe vers le chemin de roulement. La bague doit affleurer la bague extérieure du roulement. L'anneau Nilos 2206 AV a un jeu de conception c = 0,3 mm qui doit rester exempt de distorsion. Utilisez une dérive plate ou une presse avec une force uniforme sur toute la circonférence – ne martelez jamais directement sur le joint.

Ce qui différencie le 2206 AV Bague Nilos

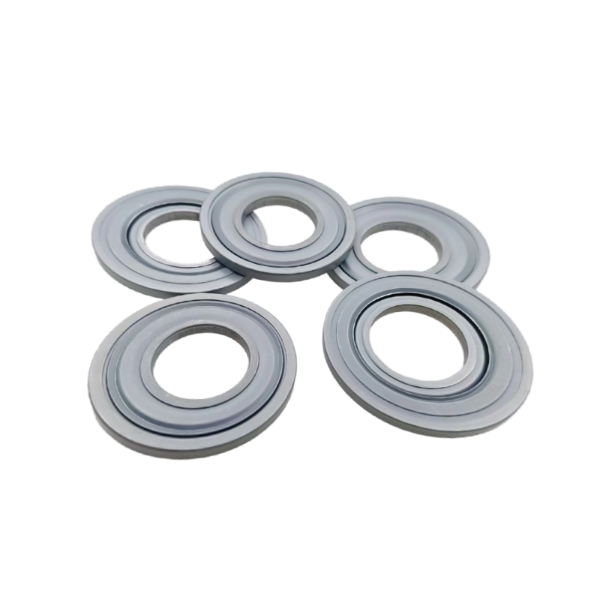

L'anneau Nilos 2206 AV est un joint à labyrinthe métallique de précision, et non un joint à lèvres en caoutchouc. Il est constitué d'un anneau en acier formé avec une géométrie spécifique. Selon les dimensions stetards, cette bague Nilos a un diamètre intérieur (d) de 30 mm, un diamètre extérieur (D) de 56,2 mm, une largeur (a) de 44 mm et une hauteur de lèvre (i) de 2,5 mm. L'épaisseur de l'acier (c) est de 0,3 mm. Cette conception rigide crée un labyrinthe sans contact qui retient la graisse tout en permettant une rotation libre, contrairement aux joints en caoutchouc qui créent friction et usure.

Installation étape par étape du 2206 AV Bague Nilos

1. Inspectez le roulement et l’alésage du boîtier

Avant d'installer la bague Nilos 2206 AV, vérifiez que la bague extérieure du roulement et l'épaulement du boîtier sont propres, secs et exempts de bavures. Toute particule supérieure à 0,05 mm peut soulever l’anneau Nilos, détruisant ainsi le jeu précis de 0,3 mm.

2. Identifiez la bonne orientation

Tenez la bague Nilos AV 2206 avec le côté ouvert (le côté avec une rainure ou un évidement visible) face à la bague intérieure du roulement. Le côté le plus plat et fermé doit être tourné vers l’extérieur. L'installation de cette bague Nilos à l'envers emprisonnera les débris contre le roulement, provoquant une usure rapide.

3. Appliquez une pression d'assise uniforme

Utilisez une presse à arbre ou une presse hydraulique avec un manchon plat qui entre en contact uniquement avec le bord extérieur de l'anneau Nilos 2206 AV. La force d'assise recommandée est de 1,5 à 3,0 kN. Si aucune presse n'est disponible, utilisez un maillet à face souple et une dérive tubulaire correspondant au diamètre extérieur (56,2 mm). Tapez en forme d'étoile – 6 à 8 coups légers – pour éviter tout basculement.

4. Vérifiez le dégagement final et l'alignement

Après avoir installé la bague Nilos 2206 AV, l'écart radial entre la bague et la bague intérieure du roulement doit être compris entre 0,2 et 0,4 mm. Utilisez une jauge d'épaisseur en quatre points (0°, 90°, 180°, 270°). Une variation supérieure à 0,1 mm indique un désalignement. Le jeu axial (c) doit rester au niveau prévu de 0,3 mm – toute réduction signifie que l'anneau Nilos est déformé.

Dimensions critiques pour l'anneau Nilos 2206 AV

L'installation précise de cette bague Nilos dépend de l'adaptation du joint aux dimensions du roulement. Voici les principales tolérances :

• Diamètre intérieur (d) : 30,0 mm ±0,1 mm
• Diamètre extérieur (D) : 56,2 mm 0,1 / -0,0 mm
• Largeur (a) : 44,0 mm ±0,2 mm
• Hauteur des lèvres (i) : 2,5 mm ±0,05 mm
• Épaisseur du métal (c) : 0,3 mm ±0,02 mm

Les écarts au-delà de ces tolérances verrouilleront le roulement (si la bague Nilos est trop serrée) ou permettront la pénétration de contamination (si elle est trop lâche). Mesurez toujours avant l’installation.

Erreurs courantes lors de l'installation d'une bague Nilos

• Orientation inversée : Le 2206 AV Bague Nilos ne peut pas purger les débris lorsqu'il est installé à l'envers. De la graisse s'échappe à l'intérieur 50 à 100 heures au lieu de durer des milliers d'heures.
• Serrage excessif ou martelage direct : La distorsion modifie le c = 0,3 mm dégagement proche de zéro. L'anneau Nilos frotte sur l'anneau intérieur, provoquant de la chaleur et du bruit quelques minutes après son fonctionnement.
• Sièges excentriques : Un côté de l’anneau Nilos est plus profond que l’autre. Cela crée un espace variable (0,1 mm à 0,5 mm), permettant aux particules plus grandes que 150 µm pour entrer dans le roulement.
• Utiliser une dérive sous-dimensionnée : Une dérive plus petite que 56,2 millimètres concentre la force sur la lèvre de l'anneau Nilos, déformant de façon permanente le délicat profil du labyrinthe.

Évitez ces erreurs en utilisant un outil de presse correctement dimensionné (diamètre de contact = 56,2 millimètres ) et vérifiez à nouveau l'orientation avant d'asseoir le 2206 AV Bague Nilos .

Comment confirmer une installation réussie de l'anneau Nilos

Après avoir appuyé sur le 2206 AV Bague Nilos dans le boîtier, effectuez deux vérifications rapides :

• Essai de rotation : Tourner la bague intérieure du roulement à la main. Il faut qu'il tourne en douceur, sans bruit de grattage . Toute résistance signifie que l'anneau Nilos touche la partie rotative.
• Vérification des sièges affleurants : Le outer edge of the 2206 AV Bague Nilos devrait être affleurant ou encastré jusqu'à 0,1 mm sous la façade du boîtier. Une saillie supérieure à 0,2 mm indique une assise incomplète.

Si les deux conditions sont remplies, cet anneau Nilos produit l'effet labyrinthe souhaité : retenant la graisse et bloquant les grosses poussières (les particules <30 µm sont généralement inoffensives).

Outils requis pour l'installation du 2206 AV Nilos Ring

• Presse à arbre ou presse hydraulique (force recommandée : 1,5 – 3,0 kN )
• Dérive tubulaire plate avec diamètre intérieur > 30 mm et diamètre extérieur 56,2 millimètres
• Jeu de jauges d'épaisseur (0,05 mm à 1,0 mm)
• Chiffon propre non pelucheux et alcool isopropylique
• Pied à coulisse numérique (pour vérifier d=30mm and D=56,2 mm avant l'installation)

L'utilisation d'outils appropriés évite la distorsion et garantit le 0,3 mm le jeu de conception de l'anneau Nilos est maintenu.

Questions fréquemment posées sur le 2206 AV Nilos Ring

L'anneau Nilos 2206 AV peut-il être réutilisé après son retrait ?

Non. L'anneau Nilos 2206 AV est un composant métallique formé avec précision qui se déforme légèrement lors du pressage. Le retrait modifie presque toujours l'épaisseur c=0,3 mm ou crée des méplats sur le profil du labyrinthe. Utilisez toujours une nouvelle bague Nilos pour une étanchéité fiable.

Quel alésage du boîtier est requis pour cette bague Nilos ?

L'anneau Nilos 2206 AV nécessite un alésage de boîtier d'une tolérance H7 de 56,2 mm (généralement 56,2 0,03 / -0,0 mm). Un alésage supérieur à 56,25 mm ne sécurisera pas l'anneau Nilos – il pourrait tourner ou tomber. Si l'alésage est usé, utilisez un composé de retenue spécifié pour les joints métalliques ou remplacez le boîtier.

Faut-il appliquer du lubrifiant sur l'anneau Nilos avant l'installation ?

Huilez légèrement l'alésage du boîtier et le bord extérieur de l'anneau Nilos AV 2206 avec une graisse fine (par exemple, NLGI 2). Ne laissez pas la graisse pénétrer dans la rainure labyrinthe de la bague Nilos – elle pourrait attirer la poussière abrasive. Le jeu intérieur c = 0,3 mm doit rester sec pour fonctionner comme un véritable labyrinthe.

Comment une bague Nilos se compare-t-elle à une bague d’étanchéité en caoutchouc ?

Contrairement aux joints en caoutchouc qui créent une friction (couple de traînée de 0,1 à 0,3 Nm), l'anneau Nilos AV 2206 est un joint métallique sans contact : il ajoute une friction proche de zéro. Les joints en caoutchouc échouent au-dessus de 100°C tandis que cet anneau Nilos résiste à 200°C. Cependant, un anneau Nilos ne peut pas assurer une étanchéité aux liquides ou aux poussières très fines (<10 µm) aussi efficacement qu'un joint à lèvre de contact. Choisissez en fonction de vos conditions d'exploitation.

Attentes de performances après une installation correcte de l'anneau Nilos

Quand le 2206 AV Bague Nilos est installé correctement (côté ouvert vers le roulement, uniforme 0,3 mm jeu, pas de distorsion), le roulement permettra d'obtenir :

• Rétention de graisse : >95% de graisse d'origine après 2000 heures à des vitesses modérées (3000 tr/min).
• Exclusion des contaminants : particules plus grosses que 0,1 mm sont bloqués efficacement.
• Augmentation de la température : Moins de 10°C au-dessus de la température ambiante grâce à la conception en labyrinthe sans contact de l'anneau Nilos.

Les écarts par rapport à la procédure d'installation provoquent une défaillance prématurée des roulements dans un délai de 50 à 200 heures. Traitez toujours la bague Nilos AV 2206 comme un composant de précision : manipulez-la avec soin, installez-la correctement et elle protégera votre roulement pendant des milliers d'heures.
