La sélection du composant roulant optimal pour les machines tournantes à grande vitesse nécessite une compréhension approfondie des conditions de fonctionnement, de la géométrie interne et de la gestion thermique. Parmi les machines de précision, roulements à billes à contact oblique sont le choix préféré en raison de leur capacité à supporter des charges radiales et axiales combinées tout en maintenant des vitesses de rotation élevées.
Les applications à grande vitesse, telles que les broches de machines-outils, les turbocompresseurs, les moteurs haute fréquence et les groupes électrogènes auxiliaires pour l'aérospatiale, imposent des exigences uniques en matière de performances des roulements. Les principaux défis comprennent l'augmentation de la force centrifuge, la dilatation thermique, la rupture du film lubrifiant et l'instabilité de la cage. Un roulement qui fonctionne bien à des vitesses modérées peut tomber en panne prématurément sous des vitesses de rotation élevées en raison d'une génération de chaleur excessive ou d'un jeu interne insuffisant.
Pour relever ces défis, les ingénieurs doivent évaluer plusieurs paramètres : l'angle de contact, la qualité de précision, le matériau de la cage, la méthode de lubrification et la précharge. La bonne combinaison garantit une faible élévation de température, une rigidité élevée et une durée de vie prolongée.
Contrairement aux roulements à billes à gorge profonde, les roulements à billes à contact oblique sont conçus avec un angle de contact spécifique entre les billes et les chemins de roulement. Cet angle leur permet de supporter des charges axiales importantes tout en permettant des vitesses de rotation élevées. Plus le diamètre de la bille est petit par rapport au cercle primitif et plus la cage est légère, plus la force centrifuge est faible à grande vitesse.
Pour la plupart des applications industrielles à grande vitesse, les roulements avec un angle de contact de 15° ou 25° sont préférés à ceux de 40°. L'angle de contact réduit réduit la chaleur générée et permet une vitesse limite plus élevée. Lors de l'examen d'une fiche technique de roulement 7308, l'angle de contact est indiqué par des suffixes tels que « AC » (25°) ou « B » (40°). Pour les broches ultra-rapides, une version à 15° peut être spécifiée, bien qu'elle soit moins courante dans la taille 7308.

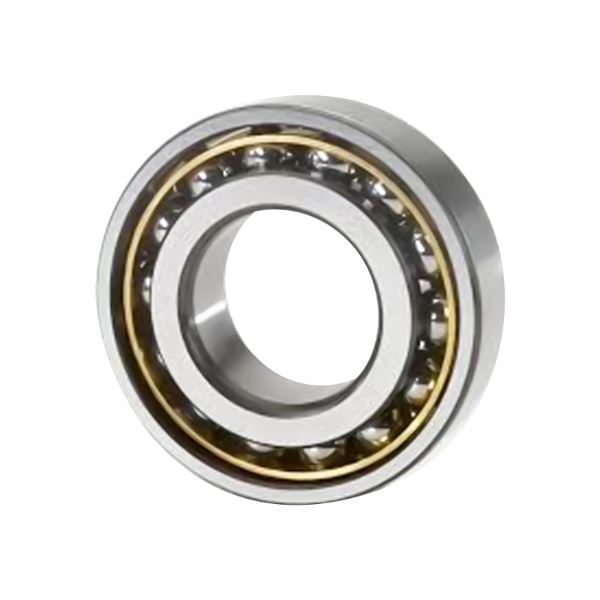

Le roulement 7308 est un roulement à billes à contact oblique de taille moyenne avec un alésage de 40 mm, un diamètre extérieur de 90 mm et une largeur de 23 mm. Il est largement utilisé dans les broches, les pompes, les compresseurs et les boîtes de vitesses à usage général. Sa popularité vient de l’équilibre entre la capacité de charge et la capacité de vitesse. Cependant, au sein de la famille 7308, il existe de multiples variantes qui affectent considérablement les performances à haute vitesse.
Lors de l'approvisionnement pour des applications à grande vitesse, la conception et le matériau de la cage sont essentiels. Les cages en polyamide (nylon) sont légères et offrent d'excellentes caractéristiques à grande vitesse. Le roulement 7308 BEP représente une variante courante avec une cage en polyamide et un angle de contact de 40°. Bien que l'angle de 40° offre une plus grande rigidité axiale, il génère plus de chaleur qu'un homologue de 25°. Pour les applications véritablement à grande vitesse, certains ingénieurs préfèrent le type AC avec une cage en laiton ou en COUP D'OEIL.
Le tableau ci-dessous résume les principales variantes pertinentes pour la sélection à grande vitesse.
| Caractéristique | Nonrme 7308 | Type 7308 CA | 7308 roulement BEP |
|---|---|---|---|
| Angle de contact | 40° | 25° | 40° |
| Matériau des cages | Acier ou laiton | Polyamide ou laiton | Polyamide (renforcé de fibre de verre) |
| Capacité de vitesse | Modéré | Élevé à très élevé | Modéré to high |
| Capacité de charge axiale | Élevé | Modéré | Élevé |
| Applications typiques | Machines générales | Broches de précision | Pompes, compresseurs, broches générales |
Pour les applications où la vitesse limite est la principale contrainte, un roulement 7308 avec un angle de contact de 25° et une cage légère peut être supérieur aux types plus courants à 40°, même si la capacité de charge axiale est quelque peu réduite.
Le fonctionnement à grande vitesse nécessite un contrôle minutieux du jeu interne. À des vitesses élevées, la force centrifuge pousse les billes vers l’extérieur et la bague intérieure se dilate tandis que la bague extérieure peut rester plus froide. Cela peut entraîner une réduction du jeu radial interne et conduire à des interférences ou à une précharge excessive. Par conséquent, un roulement destiné à des vitesses élevées doit démarrer avec un jeu interne plus grand que la normale, généralement de classe C3 ou même C4.
Pour les roulements à billes à contact oblique utilisés par paires ou par jeux, la précharge est un facteur décisif. Une précharge légère est presque toujours spécifiée pour les broches à grande vitesse, tandis qu'une précharge importante est réservée aux applications à faible vitesse et à haute rigidité. Les fabricants proposent des classes de précharge (par exemple légère, moyenne, lourde) qui influencent directement la vitesse de rotation maximale pouvant être atteinte.
Lors de l'évaluation d'un roulement 7308 pour une broche tournant à 10 000 tr/min, une légère précharge avec un jeu C3 est un point de départ typique. En revanche, un roulement 7308 BEP commandé avec une précharge moyenne peut surchauffer au-dessus de 8 000 tr/min à moins que des mesures de refroidissement spéciales ne soient appliquées.
La cage sépare et guide les éléments roulants. À grande vitesse, la masse de la cage et le frottement deviennent dominants. Les matériaux légers réduisent la charge centrifuge sur les bras de la cage. Vous trouverez ci-dessous une comparaison des matériaux de cage courants pour les roulements à billes à contact oblique.
| Matériau de la cage | Capacité de vitesse | Limite de température | Résistance à l'usure | Idéal pour |
|---|---|---|---|---|
| Acier embouti | Modéré | Élevé | Bon | Industrie générale |
| Laiton usiné | Modéré to high | Élevé | Excellent | Broches robustes |
| Polyamide (PA66 GF25) | Élevé | Modéré (≤120°C) | Bon | Élevé-speed, low-temp applications |
| PEEK | Très élevé | Très élevé (≤250°C) | Excellent | Vitesses extrêmes, environnements agressifs |
Pour la plupart des applications à grande vitesse inférieure à 120 °C de température de fonctionnement, une cage en polyamide offre le meilleur rapport vitesse/coût. Ceci explique la popularité du roulement 7308 BEP dans les équipements rotatifs à grande vitesse à usage général.
La lubrification est sans doute le facteur le plus important qui influence la durée de vie des roulements à grande vitesse. Deux méthodes principales sont utilisées : la lubrification huile-air (brouillard d'huile ou jet d'huile) et la lubrification à la graisse. Chacun a des limites de vitesse différentes.
Lors de la sélection d'un roulement 7308 pour une application continue à grande vitesse, confirmez le paramètre de vitesse du lubrifiant (valeur n*dm). La valeur dm (diamètre primitif en mm × vitesse de rotation en tr/min) pour un roulement 7308 est d'environ 65 mm × tr/min. Pour des valeurs de DM supérieures à 500 000, la graisse devient marginale et l'huile-air est recommandée.
Les applications à grande vitesse exigent une bonne précision de fonctionnement pour éviter les vibrations et les déséquilibres. Les classes de précision suivent des normes telles que ISO P6, P5 et P4 (ou ABEC3, 5, 7). Un roulement standard 7308 est généralement P0 (normal), adapté aux vitesses industrielles générales jusqu'à un régime modéré. Pour les broches à grande vitesse, P5 ou même P4 est souvent spécifié.
Le tableau ci-dessous correspond à la classe de précision avec les applications typiques à grande vitesse.
| Classe de précision ISO | Équivalent ABEC | Application typique à grande vitesse | Requis pour la série 7308 ? |
|---|---|---|---|
| P0 (normale) | ABEC1 | Ventilateurs, pompes, boîtes de vitesses à basse vitesse | No |
| P6 | ABEC 3 | Moteurs électriques standards, compresseurs | Facultatif |
| P5 | ABEC5 | Élevé-speed spindles, CNC routers | Oui |
| P4 | ABEC7 | Broches de rectification ultra-précises | Rare (commande personnalisée) |
Pour la plupart des utilisateurs qui envisagent d'utiliser un roulement 7308 BEP dans un environnement à grande vitesse, P5 est la qualité de précision minimale recommandée pour éviter l'usure induite par les vibrations.
Même les ingénieurs expérimentés sélectionnent parfois incorrectement les vitesses élevées. Les erreurs les plus fréquentes incluent :
Lors de la spécification d'un roulement à billes à contact oblique pour un ensemble rotatif à grande vitesse, suivez cette séquence :
Déterminez la vitesse requise en tr/min et la taille de l'alésage. Pour un roulement 7308, vérifiez que le diamètre de l'arbre est de 40 mm.
Calculez la valeur n*dm. S'il dépasse 400 000, prévoir une lubrification à l'huile.
Choisissez l'angle de contact. Utilisez 25° pour la priorité à la vitesse, 40° pour la priorité à la charge axiale.
Sélectionnez le matériau de la cage. Polyamide pour une vitesse générale élevée, PEEK pour des conditions extrêmes.
Préciser le jeu interne – C3 minimum.
Choisissez la précharge : légère pour une vitesse élevée, moyenne pour une vitesse modérée avec une bonne rigidité.
Choisissez la classe de précision : P5 pour la plupart des broches à grande vitesse, P4 pour l'ultra-précision.
Confirmez la méthode de lubrification et le type de lubrifiant avec les données du fabricant.
Pour un roulement 7308 BEP appliqué dans une broche à usage général jusqu'à 9 000 tr/min, une lubrification à la graisse avec une graisse synthétique haute vitesse, une légère précharge et une précision P5 constitueraient une spécification équilibrée.
Q1 : Un roulement standard 7308 peut-il être utilisé à grande vitesse ?
Un roulement standard 7308 avec une cage en acier, un jeu normal et une lubrification à la graisse est limité à des vitesses modérées (généralement inférieures à 5 000 tr/min). Pour une utilisation à grande vitesse, une version avec cage en polyamide, jeu C3 et lubrifiant approprié est requise.
Q2 : Quelle est la différence entre un roulement 7308 et un roulement 7308 BEP ?
Le roulement 7308 fait généralement référence à la conception de base avec une cage et un jeu non spécifiés. Le roulement 7308 BEP indique spécifiquement un angle de contact de 40° avec une cage en polyamide renforcé de fibre de verre, qui offre une masse centrifuge inférieure et une capacité de vitesse plus élevée que les versions à cage en acier.
Q3 : Quel lubrifiant convient le mieux aux roulements à billes à contact oblique à grande vitesse ?
Pour les vitesses inférieures à n*dm 500 000, une graisse synthétique avec une huile de base à faible viscosité (par exemple PAO 32 ou 46) convient. Au-delà de ce seuil, une lubrification air-huile avec une huile très légère (ISO VG 10-22) est nécessaire.
Q4 : Comment savoir si j'ai besoin d'une précision P5 pour mon roulement 7308 ?
Si votre application tourne au-dessus de 8 000 tr/min et nécessite de faibles vibrations (par exemple, broche CNC, broche de meulage), spécifiez P5. Pour des pompes ou des ventilateurs à des vitesses similaires, P0 ou P6 peuvent être acceptables.
Q5 : Puis-je remplacer un roulement 7308 AC par un roulement 7308 BEP ?
Uniquement si la direction et l'ampleur de la charge axiale sont compatibles. Le type AC a un angle de contact de 25°, tandis que le BEP a un angle de contact de 40°. Le remplacement nécessite de vérifier si le système peut tolérer la génération de chaleur plus élevée de la conception à 40° et si le changement de rigidité axiale est acceptable.
La sélection du bon roulement à billes à contact oblique pour les applications à grande vitesse nécessite d'équilibrer l'angle de contact, le matériau de la cage, le jeu interne, la précharge, la lubrification et la qualité de précision. La famille de roulements 7308 offre une plate-forme polyvalente, le roulement 7308 BEP offrant une solution solide pour les broches à usage général à vitesse modérée. Pour un véritable fonctionnement à grande vitesse, privilégiez un angle de contact de 25°, des cages légères en polyamide ou PEEK, une légère précharge et une lubrification à l'huile là où n*dm dépasse 500 000. En suivant l'approche structurée décrite ci-dessus, les ingénieurs peuvent obtenir une longue durée de vie et des performances stables, même à des vitesses de rotation exigeantes.
