Unités de roulement à cartouche à bride

Les unités de roulement à cartouche à bride sont des unités de boîtiers rigides en fonte avec une cartouche à bride pilotée et des inserts de roulement à bague intérieure plus larges.
Unités de roulement à cartouche à bride, service standard UCFC, roulement à bague intérieure plus large, verrouillage par vis de réglage, boîtier en fonte grise, unités de roulement à cartouche à bride
Il s'agit d'unités de boîtiers rigides en fonte avec cartouche à bride pilotée et inserts de roulement à bague intérieure plus larges.

Peinture standard en vert (d'autres couleurs sont disponibles au choix).

Le service standard (FC200) et le service moyen (FCX) sont disponibles pour cette série.

Les embouts en acier embouti sont capables de protéger contre la pollution extérieure et les poussières.

La capacité d'auto-alignement des roulements à billes peut compenser un léger désalignement statique de l'arbre. Les inserts de roulement sont verrouillés sur l'arbre au moyen de vis de réglage, de colliers de verrouillage excentriques, de manchons adaptateurs et de colliers de verrouillage concentriques, etc.

Les lubrifiants remplis à l'intérieur des inserts de roulements à billes sphériques peuvent être de la graisse standard, de la graisse basse/haute température et de la graisse de qualité alimentaire.

Contactez-nous

PRÉV：Récupérer les unités de roulement SUIVANT：Roulements montés sur bride à 3 boulons

Spécifications
Contactez-nous

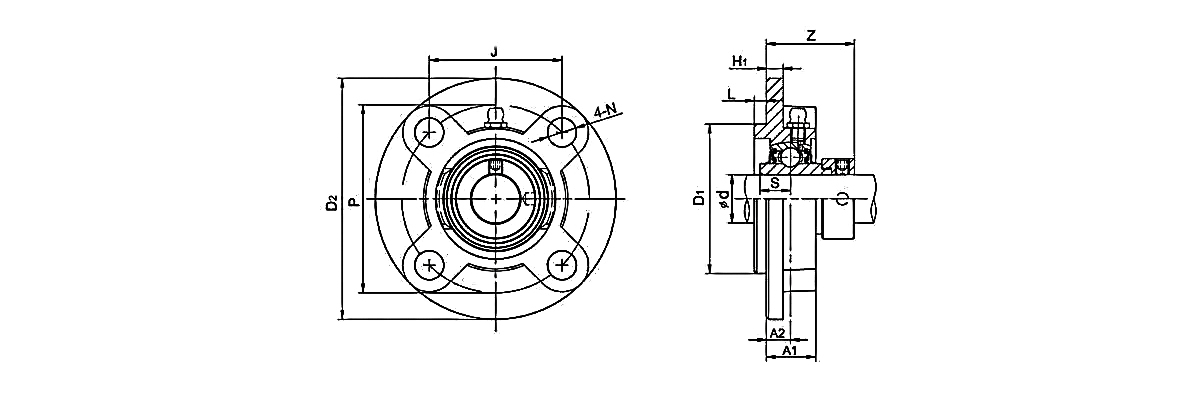

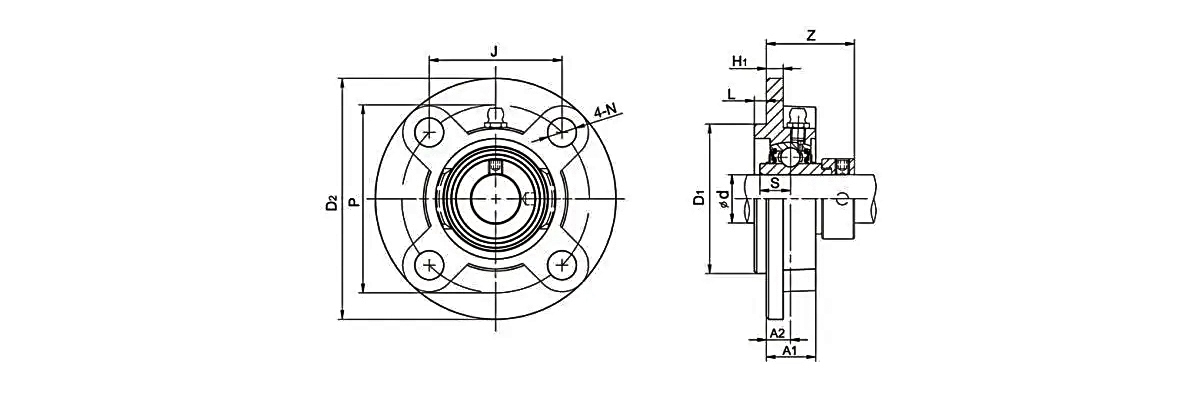

Numéro d'unité	Diamètre de l'arbre		Dimensions(mm)												Taille du boulon (mm)	Poids (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	B	S	Z
	(dans)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	B	S	Z
UCWFC201		12	90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.64
UCWFC201-8	1/2		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.64
UCWFC202		15	90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.6
UCWFC202-9	16/09		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.6
UCWFC202-10	5/8		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.6
UCWFC203		17	90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.58
UCWFC203-11	16/11		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.58
UCFC204		20	100	78	55.1	10	12	5	7	20.5	62	31	12.7	28.3	M10	0.75
UCFC204-12	3/4		100	78	55.1	10	12	5	7	20.5	62	31	12.7	28.3	M10	0.75
UCFC205		25	115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC205-14	7/8		115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC205-15	15/16		115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC205-16	1/1		115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC206		30	125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-17	1/16		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-18	1/8		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-19	3/16		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-20	1/4		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC207		35	135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-20	1/4		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-21	5/16		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-22	3/8		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-23	7/16		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC208		40	145	120	84.8	11	14	10	9	26	100	49.2	19	41.2	M12	2
UCFC208-24	1/2		145	120	84.8	11	14	10	9	26	100	49.2	19	41.2	M12	2
UCFC208-25	16/09		145	120	84.8	11	14	10	9	26	100	49.2	19	41.2	M12	2
UCFC209		45	160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC209-26	5/8		160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC209-27	16/11		160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC209-28	3/4		160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC210		50	165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC210-30	7/8		165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC210-31	1-15/16		165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC210-32	1/2		165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC211		55	185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC211-32	1/2		185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC211-34	1/8		185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC211-35	3/16		185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC212		60	195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC212-36	1/4		195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC212-38	3/8		195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC212-39	7/16		195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC213		65	205	170	120.2	16	19	14	15	36	145	65.1	25.4	55.7	M16	5.35
UCFC213-40	1/2		205	170	120.2	16	19	14	15	36	145	65.1	25.4	55.7	M16	5.35
UCFC214		70	215	177	125.1	17	19	14	18	38	150	74.6	30.2	61.4	M16	6.9
UCFC214-44	3/4		215	177	125.1	17	19	14	18	38	150	74.6	30.2	61.4	M16	6.9
UCFC215		75	220	184	130.1	18	19	16	18	39	160	77.8	33.3	62.5	M16	7.5
UCFC215-47	2-15/16		220	184	130.1	18	19	16	18	39	160	77.8	33.3	62.5	M16	7.5
UCFC215-48	1/3		220	184	130.1	18	19	16	18	39	160	77.8	33.3	62.5	M16	7.5
UCFC216		80	240	200	141.4	18	23	16	18	42	170	82.6	33.3	67.3	M20	8.7
UCFC217		85	250	208	147.1	18	23	18	20	45	180	85.7	34.1	69.6	M20	10.3
UCFC217-52	1/4		250	208	147.1	18	23	18	20	45	180	85.7	34.1	69.6	M20	10.3
UCFC218		90	265	220	155.5	22	23	18	20	50	190	96	39.7	78.3	M20	13.5
UCFC218-56	1/2		265	220	155.5	22	23	18	20	50	190	96	39.7	78.3	M20	13.5

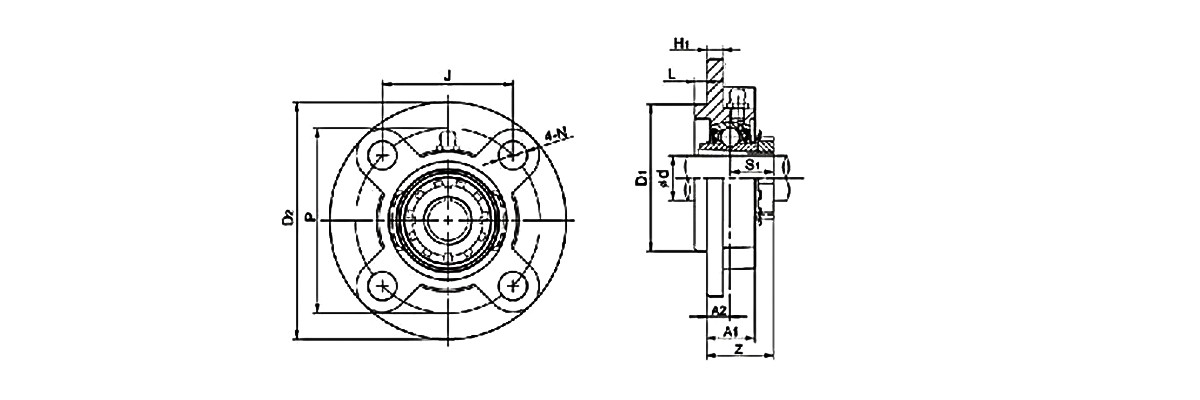

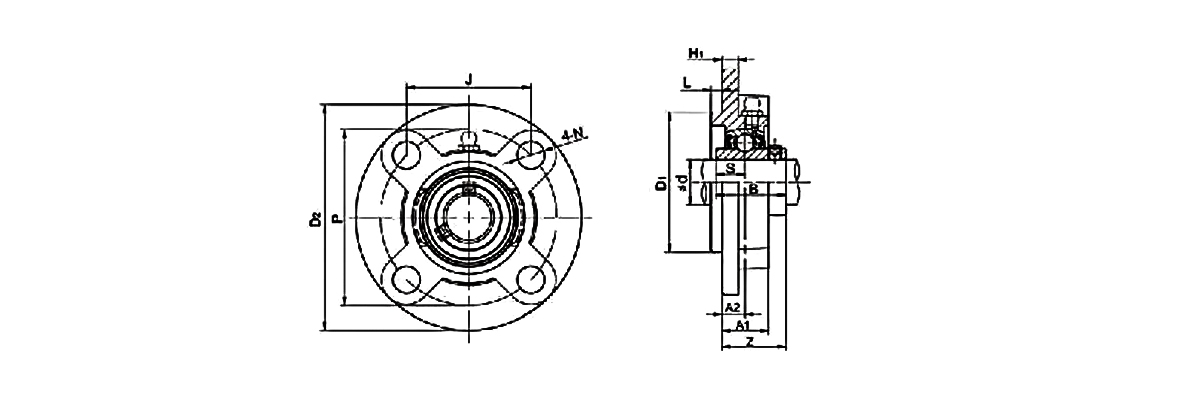

Numéro d'unité	Diamètre de l'arbre		Dimensions (mm)											Taille du boulon (mm)	Poids (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S	z
	(dans)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	S	z
CPNA201S		12	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
CFAN201-8S	1/2		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
CPNA202S		15	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
CFAN202-10S	5/8		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
CPNA203S		17	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
CFAN203-11S	16/11		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
ANFC201		12	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC201-8	1/2		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC202		15	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC202-10	5/8		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC203		17	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC203-11	16/11		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC204		20	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC204-12	3/4		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
ANFC205		25	115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
ANFC205-14	7/8		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
ANFC205-15	15/16		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
ANFC205-16	1/1		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
ANFC206		30	125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
ANFC206-18	1/8		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
ANFC206-19	3/16		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
ANFC206-20	1/4		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
ANFC207		35	135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
ANFC207-20	1/4		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
ANFC207-21	5/16		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
ANFC207-22	3/8		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
ANFC207-23	7/16		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
ANFC208		40	145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
ANFC208-24	1/2		145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
ANFC208-25	16/09		145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
ANFC209		45	160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
ANFC209-26	5/8		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
ANFC209-27	16/11		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
ANFC209-28	3/4		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
ANFC210		50	165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
ANFC210-30	7/8		165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
ANFC210-31	1-15/16		165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
ANFC211		55	185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
ANFC211-32	1/2		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
ANFC211-34	1/8		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
ANFC211-35	3/16		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
ANFC212		60	195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
ANFC212-36	1/4		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
ANFC212-38	3/8		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
ANFC212-39	7/16		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
ANFC213		65	205	170	120.2	16	19	14	15	36	145	34.3	67.6	M16	6.5
ANFC213-40	1/2		205	170	120.2	16	19	14	15	36	145	34.3	67.6	M16	6.5
ANFC214		70	215	177	125.1	17	19	14	18	38	150	34.3	68.6	M16	7.2
ANFC214-44	3/4		215	177	125.1	17	19	14	18	38	150	34.3	68.6	M16	7.2
ANFC215		75	220	184	130.1	18	19	16	18	39	160	37.3	72.8	M16	8
ANFC215-48	1/3		220	184	130.1	18	19	16	18	39	160	37.3	72.8	M16	8

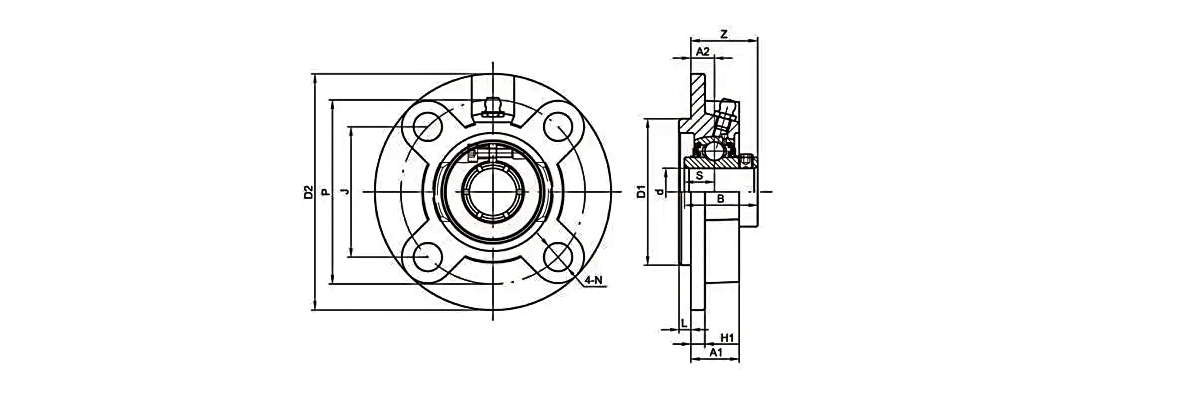

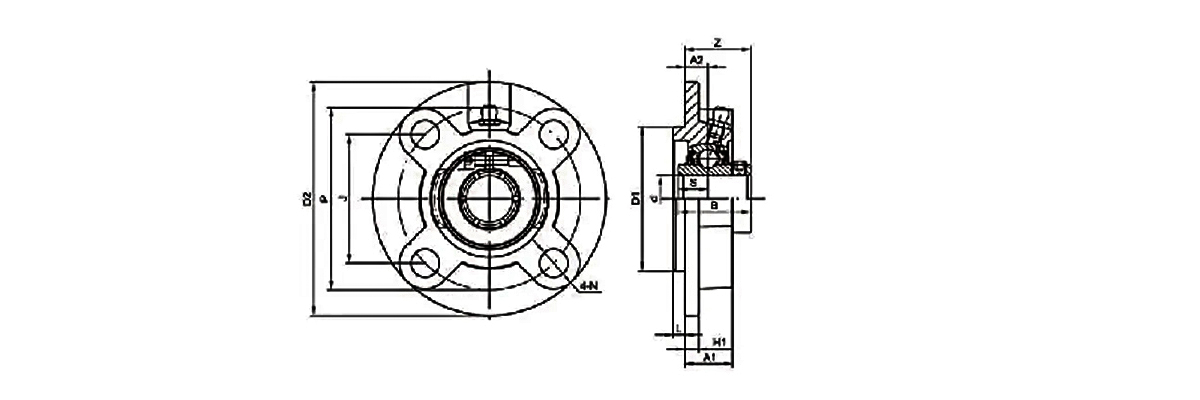

Numéro d'unité	Diamètre de l'arbre		Dimensions(mm)												Taille du boulon (mm)	Poids (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	B1	S	Z
	(dans)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	B1	S	Z
UEFC204		20	100	78	55.1	10	12	5	7	20.5	62	33	12.7	30.3	M10	0.75
UEFC204-12	3/4		100	78	55.1	10	12	5	7	20.5	62	33	12.7	30.3	M10	0.75
UEFC205		25	115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC205-14	7/8		115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC205-15	15/16		115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC205-16	1/1		115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC206		30	125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-17	1/16		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-18	1/8		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-19	3/16		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-20	1/4		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC207		35	135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-20	1/4		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-21	5/16		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-22	3/8		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-23	7/16		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC208		40	145	120	84.8	11	14	10	9	26	100	50.2	19	42.2	M12	2.23
UEFC208-24	1/2		145	120	84.8	11	14	10	9	26	100	50.2	19	42.2	M12	2.23
UEFC208-25	16/09		145	120	84.8	11	14	10	9	26	100	50.2	19	42.2	M12	2.23
UEFC209		45	160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC209-26	5/8		160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC209-27	16/11		160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC209-28	3/4		160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC210		50	165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC210-30	7/8		165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC210-31	1-15/16		165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC210-32	1/2		165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC211		55	185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC211-32	1/2		185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC211-34	1/8		185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC211-35	3/16		185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC212		60	195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33
UEFC212-36	1/4		195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33
UEFC212-38	3/8		195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33
UEFC212-39	7/16		195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33

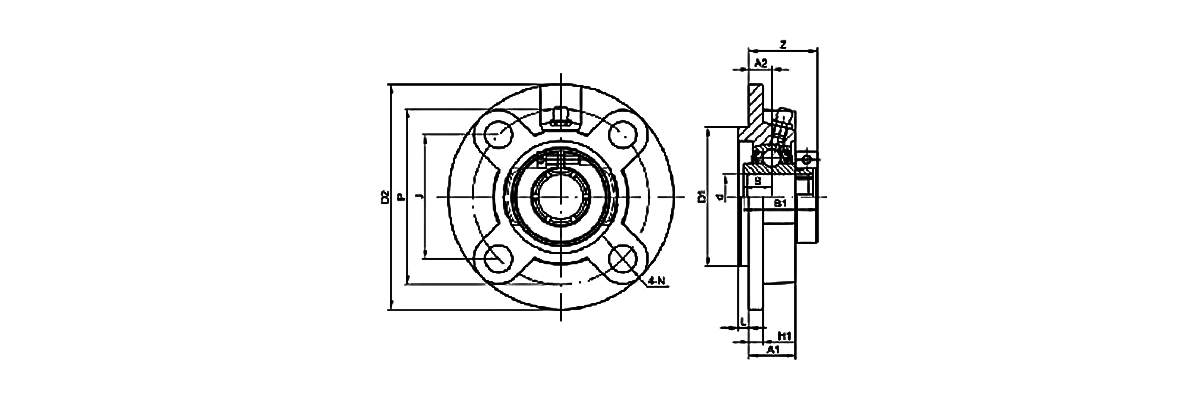

Numéro d'unité	Diamètre de l'arbre		Dimensions (mm)											Taille du boulon (mm)	Poids (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S1	Z
	(dans)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	S1	Z
UKFC205 H2305		20	115	90	63.6	10	12	6	7	21	70	18.5	28.5	M10	0.98
UKFC205 HE2305	3/4		115	90	63.6	10	12	6	7	21	70	18.5	28.5	M10	0.98
UKFC206 H2306		25	125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC206 HS2306	7/8		125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC206 HA2306	15/16		125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC206 HE2306	1/1		125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC207 H2307		30	135	110	77.8	11	14	8	9	26	90	22.5	33.5	M12	1.7
UKFC207 HS2307	1/8		135	110	77.8	11	14	8	9	26	90	22.5	33.5	M12	1.7
UKFC207 HA2307	3/16		135	110	77.8	11	14	8	9	26	90	22.5	33.5	M12	1.7
UKFC208 H2308		35	145	120	84.8	11	14	10	9	26	100	24.5	35.5	M12	2
UKFC208 HE2308	1/4		145	120	84.8	11	14	10	9	26	100	24.5	35.5	M12	2
UKFC208 HS2308	3/8		145	120	84.8	11	14	10	9	26	100	24.5	35.5	M12	2
UKFC209 H2309		40	160	132	93.3	10	16	12	10	26	105	26	36	M14	2.7
UKFC209 HA2309	7/16		160	132	93.3	10	16	12	10	26	105	26	36	M14	2.7
UKFC209 HE2309	1/2		160	132	93.3	10	16	12	10	26	105	26	36	M14	2.7
UKFC210 H2310		45	165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC210 HS2310	5/8		165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC210 HA2310	16/11		165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC210 HE2310	3/4		165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC211 H2311		50	185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC211 HS2311	7/8		185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC211 HA2311	1-15/16		185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC211 HE2311	1/2		185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC212 H2312		55	195	160	113.1	17	19	12	15	35	135	31	48	M16	4.9
UKFC212 HS2312	1/8		195	160	113.1	17	19	12	15	35	135	31	48	M16	4.9
UKFC213 H2313		60	205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC213 HA2313	3/16		205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC213 HE2313	1/4		205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC213 HS2313	3/8		205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC215 H2315		65	220	184	130.1	18	19	16	17	39	160	35.5	53.5	M16	7.5
UKFC215 HA2315	7/16		220	184	130.1	18	19	16	17	39	160	35.5	53.5	M16	7.5
UKFC215 HE2315	1/2		220	184	130.1	18	19	16	17	39	160	35.5	53.5	M16	7.5
UKFC216 H2316		70	240	200	141.4	18	23	16	18	42	170	39	57	M20	8.9
UKFC216 HA2316	16/11		240	200	141.4	18	23	16	18	42	170	39	57	M20	8.9
UKFC216 HE2316	3/4		240	200	141.4	18	23	16	18	42	170	39	57	M20	8.9
UKFC217 H2317		75	250	208	147.1	18	23	18	20	45	180	40	58	M20	10.4
UKFC217 HA2317	2-15/16		250	208	147.1	18	23	18	20	45	180	40	58	M20	10.4
UKFC217 HE2317	1/3		250	208	147.1	18	23	18	20	45	180	40	58	M20	10.4
UKFC218 H2318		80	265	220	155.5	22	23	18	20	50	190	42	64	M20	13.3

Numéro d'unité	Diamètre de l'arbre		Dimensions (mm)												Taille du boulon		Poids (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	B	S	Z	(mm)	(dans)
	(dans)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	B	S	Z	(mm)	(dans)
UCFCX05		25	111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UCFCX05-13	13/16		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UCFCX05-14	7/8		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UCFCX05-15	15/16		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UCFCX05-16	1/1		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UCFCX06		30	127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UCFCX06-17	1/16		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UCFCX06-18	1/8		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UCFCX06-19	3/16		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UCFCX06-20	1/4		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UCFCX07		35	133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UCFCX07-21	5/16		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UCFCX07-22	3/8		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UCFCX07-23	7/16		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UCFCX08		40	133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	2
UCFCX08-24	1/2		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	2
UCFCX08-25	16/09		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	2
UCFCX09		45	155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UCFCX09-26	5/8		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UCFCX09-27	16/11		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UCFCX09-28	3/4		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UCFCX09-29	1-13/16		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UCFCX10		50	162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UCFCX10-30	7/8		162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UCFCX10-31	1-15/16		162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UCFCX10-32	1/2		162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UCFCX11		55	180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UCFCX11-33	1/16		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UCFCX11-34	1/8		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UCFCX11-35	3/16		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UCFCX11-36	1/4		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UCFCX11-37	5/16		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UCFCX12		60	194	165	116.7	11	16	20	14	33	140	65.1	25.4	50.7	M14	1/2	5.3
UCFCX12-38	3/8		194	165	116.7	11	16	20	14	33	140	65.1	25.4	50.7	M14	1/2	5.3
UCFCX12-39	7/16		194	165	116.7	11	16	20	14	33	140	65.1	25.4	50.7	M14	1/2	5.3
UCFCX13		65	194	165	116.7	11	16	20	14	33	140	74.6	30.2	55.4	M14	1/2	5.7
UCFCX13-40	1/2		194	165	116.7	11	16	20	14	33	140	74.6	30.2	55.4	M14	1/2	5.7
UCFCX13-41	16/09		194	165	116.7	11	16	20	14	33	140	74.6	30.2	55.4	M14	1/2	5.7
UCFCX14		70	222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UCFCX14-42	5/8		222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UCFCX14-43	1/16		222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UCFCX14-44	3/4		222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UCFCX15		75	222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UCFCX15-45	2-13/16		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UCFCX15-46	7/8		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UCFCX15-47	2-15/16		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UCFCX15-48	1/3		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UCFCX16		80	260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UCFCX16-49	1/16		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UCFCX16-50	1/8		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UCFCX16-51	3/16		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UCFCX16-52	1/4		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UCFCX17		85	260	219	154.8	10	23	25	19	36	186	96	39.7	66.3	M20	3/4	12.9
UCFCX17-53	5/16		260	219	154.8	10	23	25	19	36	186	96	39.7	66.3	M20	3/4	12.9
UCFCX17-55	7/16		260	219	154.8	10	23	25	19	36	186	96	39.7	66.3	M20	3/4	12.9

Numéro d'unité	Diamètre de l'arbre		Dimensions (mm)												Poids (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S	B	Z
	(dans)	(mm)
UCFCS206		30	111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.26
UFCCS206-17	1/16
UFCCS206-18	1/8
UFCCS206-19	3/16
UFCCS206-20	1/4
UFCCS207		35	127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	1.84
UFCCS207-20	1/4
UFCCS207-21	5/16
UFCCS207-22	3/8
UFCCS207-23	7/16
UFCCS208		40	133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.02
UFCCS208-24	1/2
UFCCS208-25	16/09
UFCCS209		45	155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	2.78
UFCCS209-26	5/8
UFCCS209-27	16/11
UFCCS209-28	3/4
UFCCS210		50	155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.76
UFCCS210-30	7/8
UFCCS210-31	1-15/16
UFCCS210-32	1/2
UFCCS211		55	162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.29
UFCCS211-32	1/2
UFCCS211-34	1/8
UFCCS211-35	3/16
UFCCS212		60	180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	4.61
UFCCS212-36	1/4
UFCCS212-37	5/16
UFCCS212-38	3/8
UFCCS212-39	7/16
UFCCS213		65	193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	5.91
UFCCS213-39	7/16
UFCCS213-40	1/2
UFCCS214		70	193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	25.4	74.6	55.3	7.98
UFCCS214-43	16/11
UFCCS214-44	3/4
UFCCS215		75	222.2	190.5	134.7	14	17.5	20	16	36	161.925	25.4	77.8	58.5	8.34
UFCCS215-47	2-15/16
UFCCS215-48	1/3

Numéro d'unité	Diamètre de l'arbre		Dimensions (mm)												Poids (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S	B	Z
	(dans)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	S	B	Z
UCFCSX05		25	111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-13	13/16		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-14	7/8		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-15	15/16		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-16	1/1		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX06		30	127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-17	1/16		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-18	1/8		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-19	3/16		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-20	1/4		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX07		35	133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX07-21	5/16		133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX07-22	3/8		133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX07-23	7/16		133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX08		40	155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	3.03
UCFCSX08-24	1/2		155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	3.03
UCFCSX08-25	16/09		155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	3.03
UCFCSX09		45	155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX09-26	5/8		155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX09-27	16/11		155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX09-28	3/4		155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX10		50	162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX10-30	7/8		162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX10-31	1-15/16		162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX10-32	1/2		162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX11		55	180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-33	1/16		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-34	1/8		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-35	3/16		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-36	1/4		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX12		60	193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	6.32
UCFCSX12-38	3/8		193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	6.32
UCFCSX12-39	7/16		193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	6.32
UCFCSX13		65	193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	30.2	74.6	55.3	8.25
UCFCSX13-40	1/2		193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	30.2	74.6	55.3	8.25
UCFCSX13-41	16/09		193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	30.2	74.6	55.3	8.25
UCFCSX14		70	222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX14-42	3/8		222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX14-43	16/11		222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX14-44	3/4		222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX15		75	222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-45	2-13/16		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-46	7/8		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-47	2-15/16		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-48	1/3		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX17		85	260	218.95	154.82	9.9	20.6	24.9	19	36	187.325	39.7	96	66.2	13.41
UCFCSX17-53	5/16		260	218.95	154.82	9.9	20.6	24.9	19	36	187.325	39.7	96	66.2	13.41
UCFCSX17-55	7/16		260	218.95	154.82	9.9	20.6	24.9	19	36	187.325	39.7	96	66.2	13.41
UCFCSX20		100	276	238	168.29	22	23	28	22	66	206.375	79.2	117.5	90.3	18.5
UCFCSX20-63	3-15/16		276	238	168.29	22	23	28	22	66	206.375	79.2	117.5	90.3	18.5
UCFCSX20-64	1/4		276	238	168.29	22	23	28	22	66	206.375	79.2	117.5	90.3	18.5

Ingénierer l'avenir du mouvement

À propos de UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Unités de roulement à cartouche à bride suppliers and OEM/ODM Unités de roulement à cartouche à bride company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Plus à propos de nous Ukl Bearing Manufacturing Co.,Ltd

0+

années

Expérience de l'industrie
0+

Diversité des modèles
0+

Nombre d'employés
0

$

Valeur annuelle des exportations

Certificat d'honneur

Actualités

7306 Analyse technique approfondie des roulements : décodage des codes suffixes BECBP, BEP et BEGBM pour une sélection optimale
18 Jun, 2026
Quel suffixe de roulement 7306 devriez-vous choisir ? Pour la plupart des applications générales à grete vitesse nécessitant un angle de contact de 40° et une précision standard, le 7306 P...

LIRE LA SUITE
Pourquoi le roulement à rouleaux cylindriques NU 309 excelle dans les conceptions de moteurs et de boîtes de vitesses ?
04 Jun, 2026
À retenir : le roulement NU 309 excelle en tant que roulement flottant Pour les conceptions de moteurs et de boîtes de vitesses où la dilatation thermique de l'arbre est un problème c...

LIRE LA SUITE
Comment installer un anneau Nilos 2206 AV (Guide étape par étape)
28 May, 2026
Installer avec le côté ouvert face au roulement Pour installer correctement le 2206 AV Nilos Ring, positionnez-le de manière à ce que le côté convexe (ouvert) pointe ver...

LIRE LA SUITE
Comment choisir le bon roulement à billes à contact oblique pour les applications à grande vitesse ?
21 May, 2026
La sélection du composant roulant optimal pour les machines tournantes à grande vitesse nécessite une compréhension approfondie des conditions de fonctionnement, de la géométrie interne et de la ge...

LIRE LA SUITE
