Roulement 22205 E dans l'industrie lourde : résoudre les problèmes de désalignement et de charges élevées en 2026
Comprendre le défi : désalignement des arbres dans l'industrie lourde
Les opérations industrielles lourdes sont confrontées à des défis persistants qui compromettent l’efficacité et la durée de vie des équipements. Parmi les problèmes les plus importants figurent le désalignement des arbres et la répartition inadéquate des charges dans les machines tournantes. Dans des secteurs tels que l’exploitation minière, la métallurgie et la manutention de matériaux en vrac, les équipements fonctionnent dans des conditions extrêmes qui amplifient ces problèmes de façon exponentielle.
Le désalignement de l'arbre se produit en raison de plusieurs facteurs : dilatation thermique due aux fluctuations de température, usure mécanique sur des périodes de fonctionnement prolongées, tolérances d'installation qui s'accumulent lors de l'assemblage et tassement des fondations. En cas de désalignement, les systèmes de roulements subissent des charges de contrainte concentrées, des modes d'usure accélérés et des niveaux de vibrations élevés. Ces conditions réduisent la disponibilité des équipements, augmentent les temps d’arrêt pour maintenance et ont finalement un impact sur la rentabilité opérationnelle.
Les roulements traditionnels à géométrie fixe ont du mal à s'adapter aux écarts, même mineurs, par rapport à un alignement parfait. Cette limitation a poussé les industries à rechercher des solutions de roulements offrant des mécanismes de compensation inhérents, permettant aux équipements de fonctionner de manière fiable malgré les imperfections réelles.
Le roulement 22205 E : technologie d'auto-alignement pour les exigences industrielles
Le 22205E portant représente une avancée fondamentale dans la conception des roulements. En tant que variante de roulement à rotule sur rouleaux, il intègre une géométrie distinctive comprenant un chemin de roulement extérieur sphérique qui permet des capacités d'auto-alignement. Cette approche technique permet au roulement de s'ajuster automatiquement au désalignement angulaire sans sacrifier la capacité de charge.
Les roulements à alignement automatique fonctionnent selon un principe de flexibilité de contact contrôlée. La bague extérieure sphérique présente une surface incurvée qui permet à l'ensemble bague intérieure de s'incliner et de se réaligner par rapport à l'axe de l'arbre. Cet accommodement se fait en douceur et sans introduire de pénalités de friction supplémentaires qui compromettraient l'efficacité.
Caractéristiques de conception de base
- Chemin de roulement extérieur sphérique permettant la compensation du désalignement angulaire
- Configuration de rouleaux cylindriques à deux rangées optimisant la répartition de la charge
- Capacité de charge dynamique améliorée, adaptée aux charges de choc intermittentes
- Propriétés d'auto-centrage réduisant les exigences de précision d'installation
- Conception de cage robuste s'adaptant aux variations thermiques

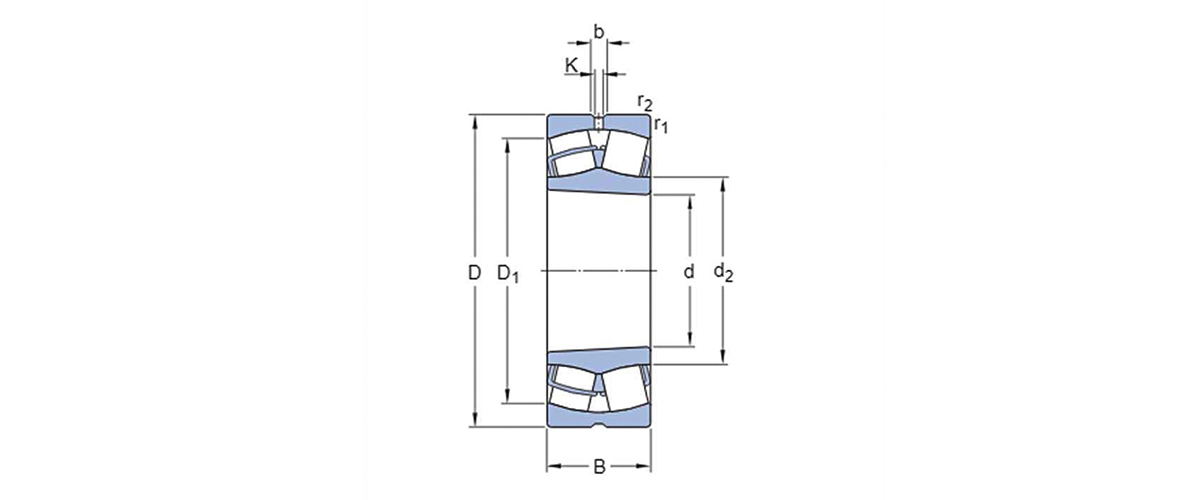

Dimensions et spécifications du roulement 22205 E
Comprendre les dimensions des roulements s'avère essentiel pour une bonne intégration dans les cadres d'équipements existants. Le 22205E portant dimensions suivre la normalisation de l’Organisation internationale de normalisation (ISO), garantissant la compatibilité entre les fabricants et facilitant les procédures de remplacement simples.
| Paramètre | Valeur | Unité |
|---|---|---|
| Diamètre d'alésage (d) | 25 | mm |
| Diamètre extérieur (D) | 52 | mm |
| Largeur (B) | 15 | mm |
| Capacité de charge dynamique (C) | 59.5 | kN |
| Charge statique (C0) | 50.5 | kN |
Comment les roulements à alignement automatique compensent la déflexion de l'arbre
Le physics of self-alignment operates on geometric principles that distinguish spherical roller bearings from conventional cylindrical designs. When a shaft experiences deflection or angular displacement, the spherical outer raceway accommodates this deviation by allowing the roller assembly to maintain contact across its full width while adapting to the new angular orientation.
Mécanismes d’adaptation au désalignement
Dans les applications impliquant des tamis vibrants dans les usines d’agrégation, les équipements subissent généralement une croissance thermique pendant leur fonctionnement. Une installation typique peut impliquer un arbre chauffé par friction à des températures élevées, provoquant une dilatation linéaire. Les roulements standard subiraient des contraintes concentrées au niveau de contacts de rouleaux spécifiques. Le géométrie auto-alignante des roulements à rotule sur rouleaux répartit les charges plus uniformément, réduisant ainsi les concentrations de contraintes maximales et prolongeant les intervalles opérationnels entre les activités de maintenance.
La tolérance de désalignement angulaire dans les roulements à rotule sur rouleaux correctement installés atteint environ 2 à 4 degrés, en fonction des conditions de charge spécifiques. Cette fenêtre de tolérance s'avère déterminante dans les applications où un alignement parfait devient physiquement impossible ou économiquement peu pratique à réaliser lors de l'installation.
Applications industrielles où les roulements 22205 E excellent
Opérations minières et d'extraction
Dans les installations minières souterraines, les systèmes de convoyeurs transportent des matériaux en vrac sur des distances pouvant atteindre plusieurs kilomètres. Ces roulement de bande transporteuse 22205 E les applications impliquent des infrastructures soumises à des vibrations continues, à des modèles de charge variables et à des environnements d'installation difficiles. Les sélections de roulements traditionnelles sont confrontées à ces conditions, nécessitant des cycles de remplacement fréquents et des périodes d'arrêt prolongées.
Les roulements à rotule sur rouleaux s'adaptent au mouvement structurel inhérent aux longs trajets de convoyeur, compensant l'affaissement et la dérive d'alignement sans introduire de pénalités opérationnelles. Cette capacité se traduit par une durée de vie prolongée des roulements et une réduction du coût total de possession.
Opérations de coulée continue
Les processus métallurgiques utilisant des systèmes de coulée continue exigent des roulements capables de résister simultanément aux cycles thermiques, à une rotation à grande vitesse et à des charges radiales importantes. Dans les systèmes d'entraînement des machines de coulée, les roulements à rotule sur rouleaux maintiennent leur intégrité opérationnelle malgré les variations de température dépassant 100 degrés Celsius au cours des cycles de production typiques.
Intégration de machines lourdes et de boîtes de vitesses
Les systèmes de boîtes de vitesses intégrant des roulements à rotule sur rouleaux dans leurs arbres principaux offrent une fiabilité améliorée par rapport aux installations utilisant d'autres types de roulements. Les propriétés d'auto-alignement réduisent les contraintes sur les carters de boîte de vitesses, diminuent la génération de bruit et améliorent l'efficacité mécanique globale.
Avantages techniques de la conception des roulements à rouleaux sphériques
Supériorité de la répartition de la charge
Les conceptions à rouleaux cylindriques concentrent les charges le long d'une ligne de contact linéaire, tandis que les roulements à rotule sur rouleaux répartissent les forces sur une zone de contact plus large. Cette différence géométrique entraîne des améliorations significatives de la résistance à la fatigue et de la capacité de charge maximale par rapport aux dimensions de l'enveloppe du roulement.
Atténuation des vibrations
Le spherical raceway geometry naturally damps vibration transmission through bearing structures. Equipment installations employing these bearings exhibit reduced acoustic signatures and lower dynamic stress transmission to supporting structures.
Accessibilité pour la maintenance
Les dimensions standardisées des roulements facilitent les procédures de remplacement simples sans nécessiter de démontage ou de réétalonnage approfondi de l'équipement. Cette caractéristique d'accessibilité réduit les besoins en main d'œuvre de maintenance et améliore la disponibilité de l'équipement pendant les intervalles d'entretien de routine.
Sélection des solutions de roulements 22205 E appropriées pour votre application
La sélection des roulements nécessite une évaluation systématique de plusieurs paramètres pour garantir des performances optimales et une justification économique. Le cadre suivant guide les décisions de spécification pour les applications de roulements à rotule sur rouleaux.
Évaluation de la charge
- Quantifier les charges radiales dans des conditions de fonctionnement normales et maximales
- Identifier les composants de charge axiale et leur fréquence d'apparition
- Tenez compte des charges de choc et des pics de charge transitoires caractéristiques de votre application
- Établir les cycles de service de charge et les horaires opérationnels associés
Considérations relatives à l'alignement et à l'installation
- Mesurer le désalignement de l'arbre existant à l'aide de jauges indicatrices ou de techniques laser
- Évaluer la planéité de la surface de montage et les effets d'empilement des tolérances
- Évaluez les modèles de dilatation thermique spécifiques à la configuration de votre équipement
- Tenir compte du tassement des fondations et des mouvements structurels sur des périodes d'exploitation prolongées
Facteurs environnementaux
- Documenter les plages de température ambiante et les modèles de cycles thermiques
- Identifier les caractéristiques d'exposition à la contamination et les exigences en matière de roulements scellés ou ouverts
- Évaluer la compatibilité des lubrifiants et la faisabilité des intervalles de relubrification
- Évaluer l'exposition à l'humidité et aux milieux corrosifs en extérieur ou dans des environnements difficiles
Meilleures pratiques d'installation pour des performances maximales des roulements
Préparation et propreté
Avant l'installation, nettoyez soigneusement toutes les surfaces de roulement, les arbres et les boîtiers à l'aide de solvants appropriés et de matériaux non pelucheux. Une contamination microscopique peut accélérer l’usure et compromettre l’intégrité de l’étanchéité des roulements. Établissez des environnements contrôlés pour les activités d’installation des roulements afin de minimiser l’exposition aux particules en suspension dans l’air.
Technique de montage
Utilisez un équipement de pressage mécanique plutôt que des outils à percussion pour installer les roulements sur les arbres. La force appliquée doit cibler exclusivement la bague intérieure du roulement, empêchant ainsi la déformation de la géométrie extérieure du chemin de roulement qui compromettrait les capacités d'auto-alignement. Les méthodes de chauffage utilisant des bains d'huile à température contrôlée offrent des approches d'installation alternatives pour les roulements de plus grandes tailles.
Vérification de l'alignement
Bien que les roulements à rotule sur rouleaux s'adaptent au désalignement, l'alignement initial de l'installation a un impact sur la durée de vie et les performances. Ciblez l'alignement initial dans une limite totale de 0,5 à 1,0 millimètre lors des activités de vérification de l'installation. Cet alignement de base permet à la géométrie auto-correctrice du roulement de fonctionner de manière optimale tout en minimisant les motifs d'usure initiaux.
Protocole de lubrification
Les roulements à rotule sur rouleaux nécessitent une épaisseur de film lubrifiant adéquate pour empêcher tout contact métal sur métal pendant le fonctionnement. Établissez des programmes de relubrification en fonction de la taille des roulements, de la vitesse de fonctionnement et des caractéristiques du cycle de service. Surveillez périodiquement l’état du lubrifiant pour vérifier la propreté et détecter le développement d’oxydation ou de contamination.
Stratégies de surveillance et de maintenance pour une durée de vie prolongée
Approches de maintenance prédictive
Les installations industrielles modernes utilisent l'analyse des vibrations pour détecter la dégradation des roulements avant qu'une défaillance catastrophique ne se produise. Les mesures basées sur l'accélération identifient efficacement les défauts des roulements, avec des signatures de fréquence caractéristiques permettant une identification précoce des problèmes. L'imagerie thermique révèle des températures de roulement élevées, signe d'une panne de lubrification ou d'un frottement excessif.
Tendances des performances
Établissez des mesures de base de vibrations et de température immédiatement après l'installation et la mise en service des roulements. Documentez systématiquement ces références, puis surveillez les mesures périodiques pour identifier la détérioration progressive des performances. Les approches de tendances offrent une sensibilité supérieure par rapport aux seuils d'alarme fixes, s'adaptant aux caractéristiques spécifiques aux équipements et aux variations opérationnelles.
Remplacement basé sur la condition
Plutôt que de respecter des intervalles de remplacement fixes, utilisez des stratégies basées sur l'état qui reportent le remplacement des roulements jusqu'à ce que des indicateurs de performance objectifs justifient une intervention. Cette approche optimise la valeur économique en prolongeant les intervalles d'entretien lorsque l'équipement fonctionne favorablement, tout en permettant une réponse rapide lorsque les données de surveillance de l'état indiquent une diminution des performances.
Impact économique : analyse du coût total de possession
Même si les roulements à rotule sur rouleaux peuvent exiger des prix d'achat initiaux plus élevés que les configurations de roulements plus simples, une analyse économique complète révèle des propositions de valeur favorables à long terme. Les intervalles opérationnels prolongés entre les activités de maintenance réduisent les coûts de main-d'œuvre accumulés, améliorent les pourcentages de disponibilité des équipements et diminuent les impacts des interruptions de production.
Cadre de comparaison des coûts
| Catégorie de coût | Roulements conventionnels | Roulements à rouleaux sphériques |
|---|---|---|
| Coût d'achat initial | Inférieur | Plus haut |
| Fréquence de remplacement | Plus haut | Inférieur |
| Coûts de main-d'œuvre et de temps d'arrêt | Élevé | Réduit |
| Coût global sur 5 ans | Plus haut | Inférieur |
Les installations d'équipement qui ont mis en œuvre des améliorations de roulements à rotule sur rouleaux dans leurs systèmes de manutention ont documenté des réductions de coûts moyennes de 25 à 35 pour cent sur des périodes d'évaluation de cinq ans. Ces économies proviennent principalement d'intervalles opérationnels prolongés, d'une réduction des épisodes de maintenance d'urgence et d'une meilleure continuité de production.
Analyse comparative : rouleaux sphériques par rapport aux types de roulements alternatifs
Roulements à rouleaux sphériques et roulements à rouleaux cylindriques
Les roulements à rouleaux cylindriques offrent d'excellentes performances dans les applications avec un alignement parfait et une charge radiale pure. Cependant, ils démontrent une tolérance limitée au désalignement et ne peuvent pas s’adapter à une déviation angulaire sans usure accélérée. Les roulements à rotule sur rouleaux sacrifient une efficacité minimale par rapport aux conceptions cylindriques tout en offrant une tolérance d'alignement considérablement améliorée et une capacité de charge de choc améliorée.
Rouleaux sphériques et roulements à billes
Les applications de plus petit alésage utilisent fréquemment des roulements à billes en raison de considérations économiques et de chaînes d'approvisionnement établies. Les roulements à billes s'adaptent au désalignement grâce aux mécanismes de conformité inhérents à la géométrie de leurs éléments roulants, mais ils ne peuvent pas égaler la capacité de charge radiale disponible pour les conceptions à rouleaux sphériques de taille équivalente. Les applications industrielles lourdes privilégient systématiquement la technologie des rouleaux sphériques où les amplitudes de charge dépassent les charges nominales des roulements à billes.
Roulements à rouleaux sphériques et roulements à rouleaux coniques
Les roulements à rouleaux coniques excellent dans les applications nécessitant une capacité de charge axiale importante et un contrôle précis de la charge. Cependant, ils exigent un alignement d'installation précis et un étalonnage de précharge pour obtenir des performances optimales. Les roulements à rotule sur rouleaux offrent une tolérance supérieure pour une installation imparfaite tout en offrant une capacité de charge radiale comparable ou supérieure dans la plupart des configurations industrielles lourdes.
Questions fréquemment posées sur les roulements à rouleaux sphériques
Q1 : Quel angle de désalignement maximum un roulement 22205 E peut-il prendre en charge ?
Les roulements à rotule sur rouleaux standard tolèrent un désalignement angulaire jusqu'à environ 2 à 4 degrés en fonction de l'ampleur de la charge et de la vitesse de fonctionnement. Des charges plus élevées et des vitesses de rotation accrues réduisent la fenêtre de désalignement admissible. Consultez la documentation technique du fabricant de roulements pour connaître vos conditions de fonctionnement spécifiques afin de confirmer les spécifications de tolérance.
Q2 : À quelle fréquence les roulements à rotule sur rouleaux doivent-ils être lubrifiés ?
Les intervalles de relubrification varient en fonction de la taille du roulement, de la température de fonctionnement et des caractéristiques du cycle de service. Les intervalles typiques vont de plusieurs semaines pour les applications à haute vitesse à plusieurs mois pour les installations à faible vitesse. Établissez des intervalles en fonction de la taille des roulements et des conditions de fonctionnement en suivant les directives du fabricant de roulements, puis ajustez-les en fonction des observations de surveillance de l'état.
Q3 : Les roulements à rotule sur rouleaux peuvent-ils remplacer les roulements à rouleaux cylindriques défectueux sans modification de l'équipement ?
Dans de nombreux cas, les roulements à rotule sur rouleaux s'installent dans des emplacements de montage existants conçus pour les roulements à rouleaux cylindriques, à condition que les diamètres d'alésage et les interfaces de montage correspondent. Cependant, vérifiez soigneusement les spécifications de diamètre extérieur et de largeur pour garantir la compatibilité du boîtier. Consultez les spécifications des roulements et la documentation de l'équipement avant d'effectuer des changements de type de roulement.
Q4 : Quels facteurs provoquent une défaillance prématurée des roulements à rotule sur rouleaux ?
Les modes de défaillance courants incluent une lubrification inadéquate, l'ingestion de contamination, un désalignement excessif dépassant la tolérance de conception, une surcharge au-delà de la capacité nominale et une corrosion due à l'exposition à l'humidité. Une installation appropriée, une maintenance de routine et une surveillance de l'état permettent d'identifier les problèmes en développement avant qu'une panne catastrophique ne se produise.
Q5 : Comment les fluctuations de température affectent-elles les performances des roulements à rotule sur rouleaux ?
Les températures élevées réduisent la viscosité du lubrifiant, compromettant potentiellement l'épaisseur du film et augmentant la friction. Les températures extrêmement basses augmentent la viscosité du lubrifiant, augmentant ainsi la résistance au démarrage. Les cycles thermiques accélèrent l’usure de la cage et peuvent induire un léger désalignement en raison des taux de dilatation différentiels. Surveillez les tendances de température et ajustez la fréquence de relubrification en fonction des changements de l’environnement thermique.
Q6 : Quelles conditions d'environnement d'installation sont nécessaires pour des performances optimales des roulements ?
Des environnements propres et à température contrôlée améliorent les résultats d’installation des roulements. L'ingestion de poussière et de contamination se produit facilement pendant les procédures d'installation, compromettant ainsi la durée de vie précoce. La stabilité de la température empêche le développement de contraintes thermiques lors du fonctionnement initial. Même si des conditions parfaites s'avèrent peu pratiques dans de nombreux contextes industriels, la minimisation de la contamination grâce à une discipline procédurale améliore considérablement les résultats en matière de fiabilité.
Q7 : Les roulements à rotule sur rouleaux sont-ils adaptés aux applications à grande vitesse ?
Les roulements à rotule sur rouleaux fonctionnent efficacement à des vitesses modérées courantes dans les applications industrielles lourdes. Les vitesses nominales maximales dépendent de la taille du roulement et de l'ampleur de la charge. Consultez les spécifications des roulements pour connaître les limites de vitesse nominale spécifiques à la taille de votre roulement et au profil de charge de votre application. Pour les applications à vitesse extrêmement élevée, d'autres configurations de roulements peuvent s'avérer plus appropriées.
Q8 : Comment la précharge des roulements affecte-t-elle les performances des roulements à rotule sur rouleaux ?
Les roulements à rouleaux sphériques fonctionnent généralement avec une précharge minimale par rapport aux conceptions à rouleaux coniques. Une précharge excessive augmente la friction, augmente la génération de température et réduit la durée de vie des roulements. Une installation et un alignement corrects produisent généralement un contact autoportant sans nécessiter de mécanismes de précharge supplémentaires.
